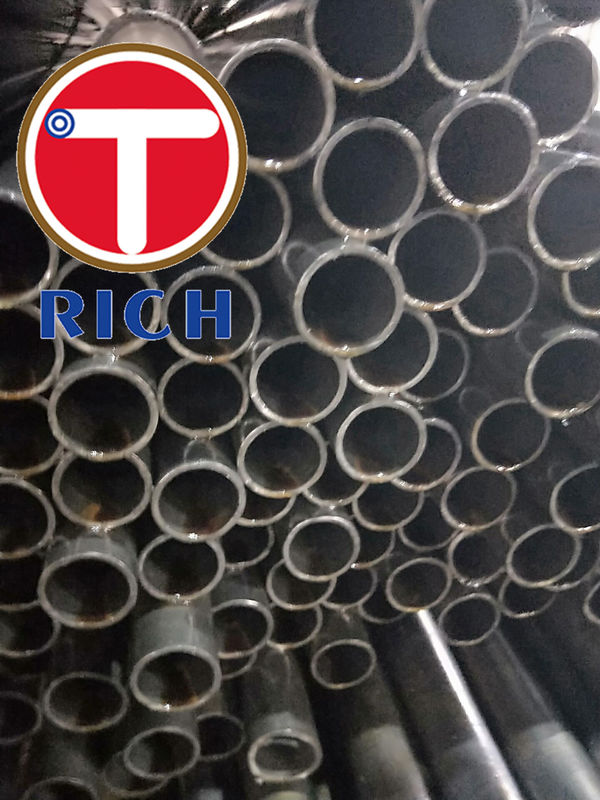

Przedni widelec motocyklowy DIN 2393 bezszwowa spawana rura ze stali węglowej

Włókno przednie motocykla DIN 2393 Bezszwedzone rurki spawane ze stali węglowej

Opis:

Średnica zewnętrzna:EN 10305-2 (DIN 2393)

Wersja:+C (BK) Brak obróbki cieplnej po ciągnięciu na zimno (w odniesieniu do gięcia patrz wersja NBK)

Rury są w ograniczonych ograniczeniach, aby formować je na zimno.

Po prawej stronie:Średnica zewnętrzna > 15 mm = maksymalne odchylenie długości o 0,25%

Średnica zewnętrzna 6 - 15 mm = wyprostowana do oka

Średnica zewnętrzna < 6 mm = brak gwarancji prostoty

Długość: przypadkowe 5-7 metrów, wycinane na żądanie

Prawość≤ 0,5 mm/1 m
Okrągłość≤ 0.5

Zakres OD:Zakres 15-200 mm WT: 0,8-16 mm
Tolerancja dawki przedawkowej:+/- 0,06 mm WT: ((+/- 0,03)
Powierzchnia identyfikacyjna: ≤ 0,4 μm

Cechy: Wysoka precyzja, ładna powierzchnia wewnętrzna otworu

Ocena i porównanie

Odchylenia graniczne DIN 2393 dla średnicy przewodów poddanych obróbce cieplnej

Odchylenia dopuszczalne dla średnic podane w tabeli 2 pozwalają na owalność i mają zastosowanie do przetworzonego na zimno Hare BK i na zimno

zakończone w miękkich warunkach BKW.

Zastosowanie:

Przedni widelec motocykla, zewnętrzna powłoka silnika, cylinder amortyzatora samochodu, pokrywa pyłowa, amortyzator samochodu

Zbiornik,zbiornik gazu chłodniczego
Proces produkcyjny: Kontrola materiału przychodzącego;Oprawa powierzchniowa;Inspekcja walcowania na zimno;Prace zapobiegawcze rdzewie;

Skład w magazynie.

Standardowe informacje względne:

Niniejsza norma określa wymiary spawanych precyzyjnych rur stalowych i ma być stosowana w połączeniu z

DIN 2393 część 2, która określa odpowiednie warunki techniczne dostawy.

Wykorzystywane głównie w inżynierii mechanicznej i motoryzacyjnej.

W przypadku, gdy rury stalowe o wymiarach określonych w niniejszej normie muszą spełniać techniczne warunki dostawy

wymienione w podpunkcie 1.2 części 2 dyrektywy 2393, są zamówione w klasie jakości C.

Wyznaczenie:

Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St52-3,o średnicy zewnętrznej D 18 mm i wewnętrznej

średnica D1 13 mm (ID13),ukończona na zimno (twardy) ((BK):

Rura DIN 2393-St52-3 BK 18XID13

Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St52-3,o średnicy zewnętrznej D 18 mm i grubości ściany

T,o 2,5 mm, wykończone na zimno (twarde) węzły (BK):

Rurka DIN 2393-St52-3 BK 18X2.5

Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St52-3,o średnicy zewnętrznej D 13 mm i grubości ściany

T,o 2,5 mm, wykończone na zimno (twarde) węzły (BK):

Rurka DIN 2393-St52-3 BK 13X2.5

Określenie spawanej precyzyjnej rurki stalowej,wyprodukowanej ze stali St37.8, klasy kwantowej C,o średnicy zewnętrznej D 25 mm i

grubość ściany T,1,5 mm,normalizowana (NBK), spełniająca techniczne warunki dostawy określone w DIN171777:

Rurka DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
