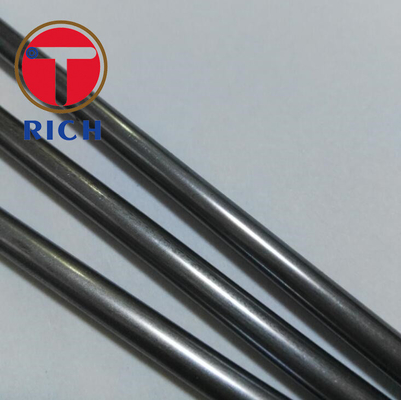

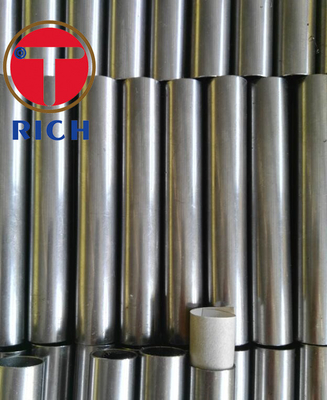

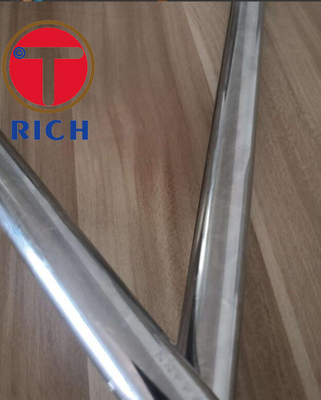

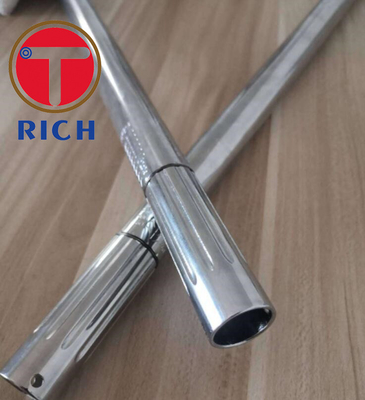

Słocone precyzyjne rurki stalowe do sprężyń pneumatycznych
Szybko.Wylot:
Standardowe:DIN 2393 EN10305 ASTM A519 GOST 5005 -82 DIN2394 JIS-G3445 DIN2391 BS6323 GOST8734-75
IS3074 ASTM A513
Materiał: St37.2 St44.2 St52.3 itp.
Warunek dostawy:NA, brak obróbki cieplnej
Opis:
Prawość≤ 0,5 mm/1 m
Okrągłość≤ 0.5
Zakres OD:Zakres 15-200 mm WT: 0,8-16 mm
Tolerancja dawki przedawkowej:+/- 0,06 mm WT: ((+/- 0,03)
Powierzchnia identyfikacyjna: ≤ 0,4 μm
Cechy: Wysoka precyzja, ładna powierzchnia wewnętrzna otworu
| Materiał | St37.2 St44.2 St52.3 itp. |
| Metoda produkcji | Precyzja spawania |
| Warunek dostawy | BK,BKW,BKS,GBS,NBK |
| Badanie | DIN 2393 |
Ocena i porównanie
| Normy DIN:DIN 2393 | Normy EN:EN 10305-2 | Normy UNI:UNI 7946 |
| RSt 34.2 | E195 | Fe320 |
| RSt 37.2 | E235 | Fe360 |
| 52-ta.3 | E355 | Fe490 |
Odchylenia graniczne DIN 2393 dla średnicy przewodów poddanych obróbce cieplnej
| Gęstość ściany T | Ograniczone odchylenia średnicy,D |
| 00,05 D i wyższe | Jak określono w tabeli 2. |
| Powyżej 0,05 D | 10,5 razy wartości w tabeli 2. |
| Powyżej 0,025 | Podwójne wartości w tabeli 2. |
Odchylenia dopuszczalne dla średnic podane w tabeli 2 pozwalają na owalność i mają zastosowanie do przetworzonego na zimno Hare BK i na zimno
zakończone w miękkich warunkach BKW.
Zastosowanie:

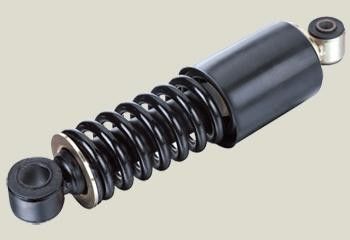

Przedni widelec motocykla, zewnętrzna powłoka silnika, cylinder amortyzatora samochodu, pokrywa pyłowa, amortyzator samochodu
Zbiornik,zbiornik gazu chłodniczego
Proces produkcyjny: Kontrola materiału przychodzącego;Oprawa powierzchniowa;Inspekcja walcowania na zimno;Prace zapobiegawcze rdzewie;
Skład w magazynie.
Standardowe informacje względne:
Niniejsza norma określa wymiary spawanych precyzyjnych rur stalowych i ma być stosowana w połączeniu z
DIN 2393 część 2, która określa odpowiednie warunki techniczne dostawy.
Wykorzystywane głównie w inżynierii mechanicznej i motoryzacyjnej.
W przypadku, gdy rury stalowe o wymiarach określonych w niniejszej normie muszą spełniać techniczne warunki dostawy
wymienione w podpunkcie 1.2 części 2 dyrektywy 2393, są zamówione w klasie jakości C.
Wyznaczenie:
Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St52-3,o średnicy zewnętrznej D 18 mm i wewnętrznej
średnica D1 13 mm (ID13),ukończona na zimno (twardy) ((BK):
Rura DIN 2393-St52-3 BK 18XID13
Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St52-3,o średnicy zewnętrznej D 18 mm i grubości ściany
T,o 2,5 mm, wykończone na zimno (twarde) węzły (BK):
Rurka DIN 2393-St52-3 BK 18X2.5
Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St52-3,o średnicy zewnętrznej D 13 mm i grubości ściany
T,o 2,5 mm, wykończone na zimno (twarde) węzły (BK):
Rurka DIN 2393-St52-3 BK 13X2.5
Określenie spawanej precyzyjnej rurki stalowej,złożonej ze stali St37.8,klasy kwantowej C,o średnicy zewnętrznej D 25 mm i grubości ściany
T 1,5 mm, znormalizowany (NBK), spełniający techniczne warunki dostawy określone w DIN171777:
Rurka DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
