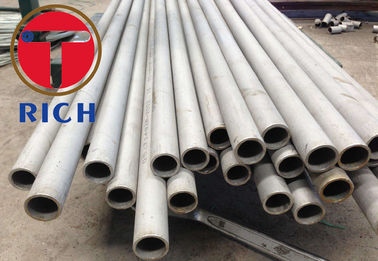

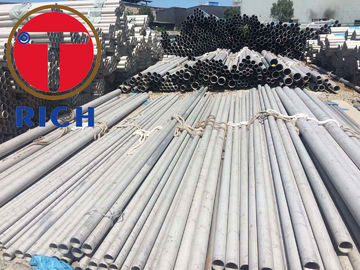

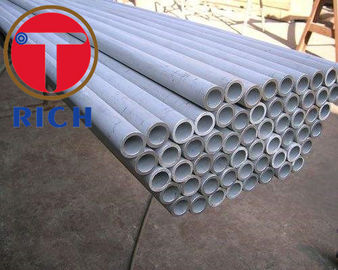

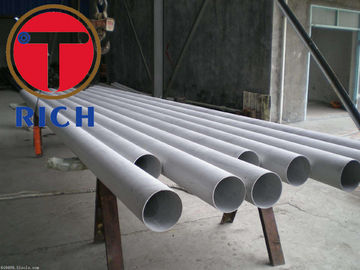

304 316 Zgrzewana austenityczna rura ze stali nierdzewnej do kotłów / wymiennika ciepła
Szczegóły produktu
stainless steel round tube
,stainless tube steel
ASTM A249 304 316 Słoczona austenityczna rurka ze stali nierdzewnej do kotłów / wymienników ciepła
Rozmiar:
OD: 1/8 cala (3,2 mm) do 5 cala (127 mm)
WT: 0,015 do 0,320 cala (0,4 do 8,1 mm)
Klasa:
TP304H, TP309H, TP310H, TP316H, TP312H, TP347H i TP348H.
TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348
Do obsługi wysokotemperaturowych, takich jak supergrzejniki i przegrzejniki
Zastosowanie:
Kocioł, podgrzewacz, wymiennik ciepła, przewody kondensatora
Austenitowa stal nierdzewna, zastosowania w usługach termicznych, zastosowania w wysokiej temperaturze
Produkcja:
Rury wykonane są ze stali walcowanej płasko automatycznie bez dodatku metalu wypełniającego.
Po spawaniu i przed ostateczną obróbką cieplną rurki są obrobiane na zimno na spawaniu i metalu podstawowym lub w metalu spawanym
Badanie i kontrola:
Badanie napięcia
Badanie spłaszczania
Badanie flanszy
Badanie zwrotnego zakręcenia
Badanie twardości
Badanie elektryczne hydrostatyczne lub nieniszczące
Wielkość ziarna
Tabela 1 Skład chemiczny (analiza odlewu) stali austenitycznych odpornych na korozję, w % masy
| Stopień stali | C maks. | Tak. | Mn | P maks. | S maks. | N | Kr | Cu | Mo. | Nb | Ni | Ty | Pozostałe | ||
| Nazwa stali | Liczba stali | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.50 do 19.50 | - | - | - | 8.00 do 10.00c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 18.00 do 20.00 | - | - | - | 10.00 do 12.00d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00 do 19.50 | - | - | - | 8.50 do 11.50 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 do 19.50 | - | - | - | 8.00 do 10.50 | - | - | |
| X6CrNiTi18 -10 | 1.4541 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 do 19.00 | - | - | - | 9.00 do 12.00d | 5xC do 0.70 | - | |
| X6CrNiNb18 -10 | 1.4550 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 do 19.00 | - | - | 10xC do 1.00 | 9.00 do 12.00d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤ 0.25 | ≤ 2.00 | 0.025 | 0.010 | ≤ 0.11 | 24.00 do 26.00 | - | ≤ 0.20 | - | 20.00 do 22.00 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 do 18.50 | - | 2.00 do 2.50 | - | 10.00 do 13.00e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 do 18.50 | - | 2.00 do 2.50 | - | 10.00 do 13.00 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.025 | 0.010 | 0.10 do 0.16 | 24.00 do 26.00 | - | 2.00 do 2.50 | - | 21.00 do 23.00 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | - | 16.50 do 18.50 | - | 2.00 do 2.50 | - | 10.50 do 13.50c | 5xC do 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 16.50 do 18.50 | - | 2.00 do 2.50 | 10xC-1.00 | 10.50 do 13.50 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 do 0.22 | 16.50 do 18.50 | - | 2.00 do 3.00 | - | 11.00 do 14.00d | - | - | |
| X3CrNiMo17 -13-3 | 1.4436 | 0.05 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 do 18.50 | - | 2.00 do 3.00 | - | 10.50 do 13.00d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 do 19.00 | - | 2.00 do 3.00 | - | 12.50 do 15.00 | - | - | |
| X2CrNiMoN17 -13-5 | 1.4439 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 do 0.22 | 16.50 do 18.50 | - | 4.00 do 5.00 | - | 12.50 do 14.50 | - | - | |
| Stopień stali | C maks. | Tak. | Mn | P maks. | S maks. | N | Kr | Cu | Mo. | Nb | Ni | Ty | Pozostałe | ||
| Nazwa stali | Nazwa stali | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.11 | 26.00 do 28.00 | 0.70 do 1.50 | 3.00 do 4.00 | - | 30.00 do 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.15 | 19.00 do 21.00 | 1.20 do 2.00 | 4.00 do 5.00 | - | 24.00 do 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤ 0.70 | ≤ 1.00 | 0.030 | 0.010 | 0.18 do 0.25 | 19.50 do 20.50 | 0.50 do 1.00 | 6.00 do 7.00 | - | 17.50 do 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤ 0.50 | ≤ 1.00 | 0.030 | 0.010 | 0.15 do 0.25 | 19.00 do 21.00 | 0.50 do 1.50 | 6.00 do 7.00 | - | 24.00 do 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤ 0.70 | ≤ 1.00 | 0.020 | 0.015 | - | 20.00 do 23.00 | - | - | - | 32.00 do 35.00 | 8x(C+N) Do 0.60 | - Nie.0.15 Do 0.45 | |
Opcja 3:Wskazana jest zawartość siarki w zakresie od 0,015% do 0,030%.
| |||||||||||||||
Wymogi uzupełniające
S1 - Rury wygrzewane z wyłączeniem obciążenia
S2 - Minimalne rury ścienne
S3- Badanie ciśnienia podwodnego powietrza
S4 - Stabilizacja obróbki cieplnej
S5 - Rury niewyprostowane
S6 - Badanie korozji międzyziarnistej
S7 - Badanie rozpadu spawania
S8 - Specjalne zastosowania
S9 - Dodatkowe sprawdzanie rur spawalniczych na wniosek ASME
Dokumenty, do których odwołuje się:
Standardy ASTM:
ASTM A262 Praktyki wykrywania podatności na atak międzyziarnisty w stali nierdzewnej austenitycznej
Specyfikacja ASTM A480/A480M dotycząca wymogów ogólnych dla płaskich płyt, blach i taśm ze stali nierdzewnej i odpornej na ciepło
Specyfikacja ASTM A1016/A1016M dotycząca wymogów ogólnych dla stali stopowej ferrytowej, stali stopowej austenitycznej i rur ze stali nierdzewnej
E 112 Metody badawcze do określania średniej wielkości ziarna
E213 Praktyka badania ultradźwiękowego rur i rur metalowych
E273 Praktyka badania ultradźwiękowego strefy spawania spawanych rur i rur
E527 Praktyka numeracji metali i stopów (UNS)
-
