Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | TORICH |
Orzecznictwo: | ISO 9001-2008 ISO 14001 EN 10204.3.1 LR KR |
Numer modelu: | SAE J526 |
Minimalne zamówienie: | 5 TON |
Cena: | 600-1200USD/TON |
Szczegóły pakowania: | ochrona antykorozyjna oleju W pakietach heksagonalnych lub na zamówienie |
Czas dostawy: | 5-8 tygodni |
Możliwość Supply: | 60000tons rocznie |
Gatunek stali: | E155 E195 E235 E275 E335 | kształt: | Okrągłe |
---|---|---|---|
Diemension: | 6-350mm * 1-35mm * max12000mm | Aplikacje: | Przemysł samochodowy / maszyn stosowanie oleju cylindra/motocykl amortyzatora |
Metody produkcji: | Spawane + ciągnione na zimno | Stan dostawy: | Cc + Lc + SR + Ad + N (NBK) |
Uwaga: | Dostępna jest również specjalna stalowa gatunek, zgodnie z życzeniem klienta | ||
High Light: | Spawanie rur stalowych,Oporności spawane rury stalowe |

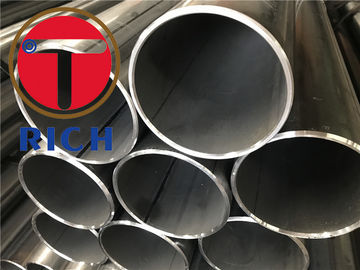

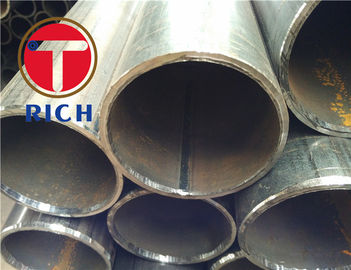

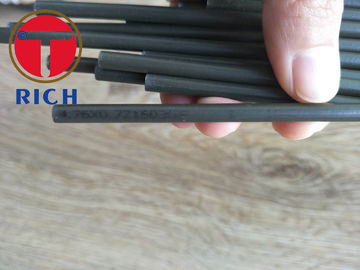

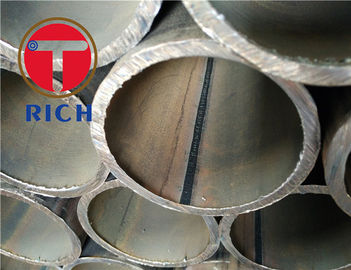

Spawane rury ze stali węglowej SAE J526 do automatycznej chłodnictwa, hydrauliczne
Zastosowanie : obejmuje spawane jednościenne rury stalowe niskowęglowe przeznaczone do zastosowań ogólnych, chłodniczych, hydraulicznych i innych podobnych zastosowań wymagających rur o jakości odpowiedniej do zginania, rozszerzania, frezowania, formowania i lutowania twardego.
rozmiar : długość - 2 ~ 12m WT - 2 ~ 4,5 mm OD - 16 ~ 50 mm
Wytwarzanie : Rury powinny być wykonane z pojedynczego paska ze stali ukształtowanego w postać rurową, którego brzegi są połączone i uszczelnione przez odpowiedni proces spawania. Po spawaniu, zgrubienie powinno zostać usunięte od strony zewnętrznej w celu zapewnienia gładkiej okrągłej powierzchni, a rura musi być przetworzona w taki sposób, aby wyprodukować gotowy produkt, który spełni wszystkie wymagania niniejszego dokumentu. Zazwyczaj ten typ rurki jest dostępny zarówno w stanie zwojowym, jak i prostym. Wymagania prostoliniowe powinny być uzgodnione między dostawcą a odbiorcą.
Elementy kontrolne:
skład chemiczny
Próba rozciągania
Badanie ultradźwiękowe
Wykrywanie defektu prądów wirowych
Test zginania
Test spłaszczania
Dopuszczalna tolerancja średnicy zewnętrznej i grubości ścianki (mm)
Rodzaj stali Tube | Wymiary stalowej rury | Dopuszczalna tolerancja | ||
Średnia klasa | Wysokiej klasy | |||
Walcowane na gorąco (wytłaczana i ekspandowana) rura | Średnica zewnętrzna D | Wszystko | ± 1% (min. +/- 0,50) | - |
grubość ściany | Wszystko | +15% / - 12,5% (min. + 4,5 / -4,0) | - | |
Rura ciągniona na zimno (walcowana na zimno) | Średnica zewnętrzna D | 6 ~ 10 | ± 0,2 | ± 0,15 |
> 10 ~ 30 | ± 0,40 | ± 0,20 | ||
> 30 ~ 50 | ± 0,45 | ± 0,30 | ||
> 50 | ± 1% | ± 0,8% | ||
grubość ściany | <1 | ± 0,15 | ± 0,12 | |
> 1 ~ 3 | + 15% -10% | + 12,5% -10% | ||
> 3 | + 12,5% -10% | ± 10% | ||
Uwaga: W przypadku rur spienianych na gorąco o średnicy zewnętrznej> 35 mm dopuszczalna tolerancja grubości ścianki wynosi ± 18%. |
Wzdłużne właściwości mechaniczne rur stalowych
NIE. | Klasa stali | Wytrzymałość na rozciąganie (Mpa) | Punkt produkcyjny (Mpa) | Wydłużenie po zerwaniu (%) | |
s <16 | s> 16 | ||||
Nie mniej niż | |||||
1 | 10 | 335-475 | 205 | 195 | 24 |
2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
Przewaga konkurencyjna:
Dobre źródło surowca od Bao Steel.
Szybki czas dostawy zgodnie z zamówieniem i umową.
Wyprodukuj dokładnie według standardu i wymagań klienta.
Doświadczony zespół eksportowy do obsługi klienta, szybka odpowiedź w ciągu 24 godzin.
Miejsce produkcji:
Metody testowe:
Próba rozciągania
Test spłaszczania
Test rozszerzania dryfu
Kontrola wymiarów
Pomiar chropowatości
Badanie wizualne
Testy nieniszczące
za. Sprawdź pod kątem niedoskonałości wzdłużnych-
- Test prądów wirowych - EN10246-3, poziom E3
- badania ultradźwiękowe - EN10246-7, poziom U3
b. Szczelność
- Badania nieniszczące w celu sprawdzenia szczelności przeprowadza się zgodnie z EN10246-1
EN10305 Składa się z następujących części pod ogólnym tytułem "Rury stalowe do zastosowań precyzyjnych - Warunki techniczne dostawy"
Część 1: Rury bez szwu ciągnione na zimno
Część 2: Spawane rury ciągnione na zimno
Część 3: Zgrzewane rurki o zimnej wielkości
Część 4: Rury bez szwu ciągnione na zimno dla hydraulicznych i pneumatycznych systemów energetycznych
Część 5: Spawane i zimne kwadratowe i prostokątne rury
Część 6: Spawane rury ciągnione na zimno dla hydraulicznych i pneumatycznych systemów energetycznych
Odniesienia normatywne:
EN10002-1, Materiały metalowe - Próba rozciągania - Część 1: Metoda badania w temperaturze otoczenia
EN10020, Definicja i klasyfikacja gatunków stali
EN10021, Ogólne wymagania techniczne dotyczące dostaw wyrobów stalowych i żelaznych
EN10027-1, Systemy oznaczania stali - Część 1: Nazwy stalowe, podstawowe symbole
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne
EN10052, Słownictwo terminów obróbki cieplnej dla produktów zawierających żelazo.
EN10204, Wyroby metalowe - Rodzaje dokumentów kontroli
EN10233, Materiały metalowe - Rura - Test spłaszczania
EN10234, Materiały metalowe - Rurka - Test rozszerzania się dryfu
EN10246-1, Badania nieniszczące rur stalowych - Część 1: Automatyczne badania elektromagnetyczne bez szwu i spawanych (z wyjątkiem spawanych łukowo) rur ze stali ferromagnetycznych do weryfikacji szczelności hydraulicznej
EN10246-3, Badania nieniszczące rur stalowych - Część 3: Automatyczne badania prądów wirowych w rurach stalowych bez szwu i spawanych (z wyjątkiem spawanych łukiem krytym) w celu wykrywania niedoskonałości
EN10246-5, Badania nieniszczące rur stalowych - Część 5: Automatyczne badania pełnych magnetycznych obwodowych przetworników / strumieni w rurach ze stali ferromagnetycznych bez szwu i spawanych (łuk spawalny z pochłanianym łukiem elektrycznym) do wykrywania niedoskonałości wzdłużnych
EN10246-7, Badania nieniszczące rur stalowych - Kwalifikacje i kompetencje personelu przeprowadzającego badania nieniszczące na poziomie 1 i 2.
EN ISO377, Stal i wyroby stalowe - Lokalizacja i przygotowanie próbek i części do badań mechanicznych (ISO 377: 1997)
EN ISO 2566-1, Stal - Przekształcenie wartości wydłużenia - Część 1: Stale węglowe i niskostopowe (EN102566-1: 1984)
EN 10168, Produkty z żelaza i stali - Dokumenty kontrolne - Wykaz informacji i opis
ENV10220, Rury stalowe bezszwowe i spawane - Wymiary i masy na jednostkę długości
EN10266, Rury stalowe, kształtki i kształtowniki zamknięte - Definicje i symbole stosowane w normach dotyczących produktów
EN ISO 4287, Dane geometryczne produktu (GPS) - Tekstura powierzchni: Metoda profilu - Warunki, definicja i parametry tekstury powierzchni (ISO 4287: 1997)
