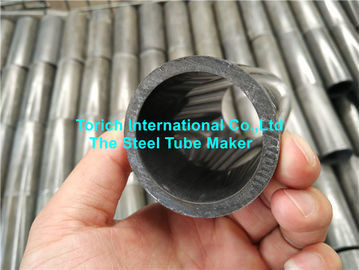

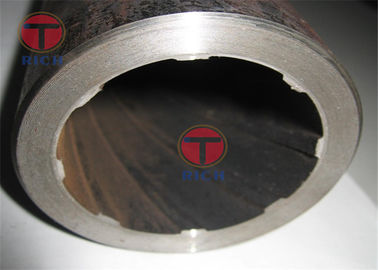

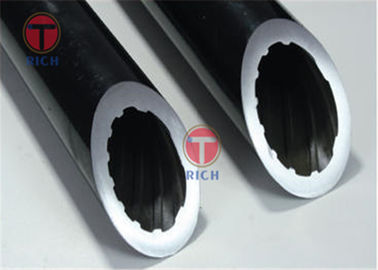

GB / T 20409 Rury stalowe bez szwu z mieszaniem dla kotłów wysokociśnieniowych

GB / T 20409 Rury bez szwu ze stalowymi rastrami do kotłów wysokociśnieniowych

Zastosowanie : Wysokiej jakości stal węglowa, stal konstrukcyjna ze stali stopowej na zimno lub walcowany na zimno gwint wewnętrzny do kotłów przystosowanych do wytwarzania wysokiego ciśnienia i ciśnienia

Rozmiar : długość - 8-12m
OD - 28,6-66,7 mm
WT - 6,38-18,33 mm
Krzywizna - ≤1,0 mm / m

Jakość powierzchni:
1. Wewnętrzne i zewnętrzne powierzchnie rur z gwintem wewnętrznym nie mogą mieć pęknięć, fałd, węzłów, fałd i rozwarstwień. Te wady powinny zostać całkowicie usunięte. Głębokość usuwania defektów nie powinna przekraczać 10% grubości ścianki, a rzeczywista grubość ścianki w miejscu usuwania wypełnienia nie powinna być mniejsza niż grubość ścianki. Minimalne dopuszczalne odchylenie grubości, luz powinien zostać zaokrąglony
2. Kształt nici powinien pozostać nienaruszony. Nie może być rysowania, zwijania ani zwijania.
3. Wewnętrzne i zewnętrzne proste powierzchnie rur gwintowanych wewnętrznie (łącznie z nie zaostrzonymi rdzeniami prętowymi) powinny mieć głębokość nie większą niż 4% minimalnej grubości ściany i maksymalnie 0,2 mm.
4. Inne lokalne niedoskonałości, które nie przekraczają grubości ścianki, aby pozwolić na wystąpienie ujemnych odchyleń.
5. Skale zewnętrzne na wewnętrznej i zewnętrznej powierzchni rurki z gwintem wewnętrznym należy usunąć tak, aby cienka warstwa tlenkowa nie zakłócała ​​kontroli.

Gatunek i skład chemiczny stali

Numer	Marka	skład chemiczny (ułamek masowy) /%
		do	Mn	Si	Cr	Mo	S	P
1	20G	0,17 ~ 0,23	0,35 ~ 0,65	0,17 ~ 0,37	-	-	≤0,020	≤ 0,025
2	20MnG	0,17 ~ 0,23	0,70 ~ 1,00	0,17 ~ 0,37	-	-	≤0,020	≤ 0,025
3	25MnG	0,22 ~ 0,29	0,7 ~ 1,00	0,17 ~ 0,37	-	-	≤0,020	≤ 0,025
4	12CrMoG	0,08 ~ 0,15	0,40 ~ 0,70	0,17 ~ 0,37	0,40 ~ 0,70	0,40 ~ 0,55	≤0,020	≤ 0,025
5	15CrMoG	0,12 ~ 0,18	0,40 ~ 0,70	0,17 ~ 0,37	0,80 ~ 1,10	0,40 ~ 0,55	≤0,020	≤ 0,025
Uwaga 1: Zawartość resztkowego elementu 20G, 20MnG, 25MnG powinna spełniać: Cu≤0,20%, Cr≤0,25%, Ni≤0,25%, V≤0,08%, Mo≤0,15%; Pozostałe elementy innych marek powinny spełniać: Cu≤ 0,20%, Ni≤0,30%. Uwaga 2: Aluminium rozpuszczalne w kwasach w stali 20G nie powinno przekraczać 0,010%. Uwaga 3: Zawartość azotu w stali produkowanej przez konwertor tlenu plus rafinacja pieca nie powinna być większa niż 0,008%.

Rozmiar wewnętrznych rurek śrubowych i dopuszczalne odchylenie parametrów nici

Kod	Projekt	"A" typy dopuszczalnych odchyleń zębów	"B" typy zębów dopuszczalne odchylenie
ZA	OD ≤ 38,1 mm 38,1 mm <OD <50,8 mm 50,8 mm≤OD <63,5 mm OD˛ 63,5 mm	± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm	-
b	OD ≤ 38,1 mm 38,1 mm <OD <50,8 mm 50,8 mm≤OD <63,5 mm OD˛ 63,5 mm	-	± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm
do	ID podstawy rdzenia Wątek: OD- (1,11 × Minimum WT × 2) OD ≤ 38,1 mm 38,1 mm <OD <50,8 mm 50,8 mm≤OD <63,5 mm OD˛ 63,5 mm	± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm	± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm
mi	Minimalny identyfikator	Ujemne odchylenie do zera	Ujemne odchylenie do zera
fa	Minimum WT	+ 22% 0	+ 22% 0
sol	Wskazówki dotyczące gwintów	-	-
ja	Szerokość górnej nici	-	-
	Wysokość wątku: OD ≤ 38,1 mm 38,1 mm <OD <50,8 mm 50,8 mm≤OD <63,5 mm OD˛ 63,5 mm	± 0,3 mm	± 0,18 mm ± 0,20 mm ± 0,23 mm ± 0,28 mm
K	Boczny kąt gwintu.	± 15 °	± 15 °
O	promień zaokrąglonego narożnika u nasady nici	-	-
M	Skok gwintu	± 3,2 mm	± 3,2 mm
N	Prowadzenie nici	Końcówki gwintów ± 3,2 mm ×	Końcówki gwintów ± 3,2 mm ×
	kąt helisy	Ocena	Ocena
T	Górna szerokość gwintu (osiowa)	± 1,3 mm	± 1,3 mm
U	Górna szerokość rowka (osiowa)	-	-
W przypadku typu B maksymalne odchylenie dowolnej wysokości gwintu może przekraczać dopuszczalne odchylenie podane w tabeli, ale nie powinno przekraczać dopuszczalnego odchylenia wynoszącego 0,08 mm, a średnia wysokość wszystkich gwintów powinna być zgodna z podanym zakresem odchylenia . Ocena opiera się na osi rury.
