GB / T 13296 Rura ze stali nierdzewnej bez szwu do kotła / wymiennika ciepła
Szczegóły produktu
stainless steel round tube
,stainless tube steel
Bezszwedzone rury ze stali nierdzewnej do kotła i wymiennika ciepła GB/T 13296
Specyfikacja:
Materiał:302
Zakres wielkości:Nadmiar:6-159 mm
WT:1-14 mm
Ogólna długość:3-12 m
Tolerancja:
Zgodnie z poniższymi tabelami lub na życzenie klientów.
Dopuszczalne odchylenie średnicy zewnętrznej i grubości ściany
| Klasyfikacja | Wielkość nominalna | Dopuszczalne odchylenie | |
| W-H | Nadmiar | ≤ 140 | ±1,25%D |
| > 140 | ± 1%D | ||
| S | ≤ 3 | -40%S | |
| >3~4 | -35%S | ||
| >4~5 | -33%S | ||
| > 5 | -28%S | ||
| Łazienka | Nadmiar | 6 ~ 30 | +0.15 - 0.20 |
| > 30 ~ 50 | ± 0.30 | ||
| > 50 | ± 0,75%D | ||
| S | D≤38 | +20%S | |
| D>38 | -22%S | ||
Stal i skład chemiczny
| Liczba | Stopień stali | Skład chemiczny w % | ||||||||
| C | Tak. | Mn | P | S | Ni | Kr | Mo. | Ty | ||
| 1 | 0Cr18Ni9 | ≤ 0.07 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 1.00 | 17.00 ~ 19.00 | / | / |
| 2 | 1Cr18Ni9 | ≤ 0.15 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 10.50 | 17.00 ~ 19.00 | / | / |
| 3 | 1Cr19Ni9 | 0.04~0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | / | / |
| 4 | 00Cr19Ni10 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | / | / |
| 5 | 0Cr18Ni10Ti | ≤ 0.08 | ≤ 1.00 | ≤ 3.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 12.00 | 17.00 ~ 19.00 | / | ≥ 5C |
| 6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 9.00 ~ 13.00 | 18.00 ~ 20.00 | / | 4Xc~ 0.60 |
| 7 | 0Cr18Ni11Nb | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | / | / |
| 8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | / | / |
| 9 | 0Cr17Ni12Mo2 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 11.00 ~ 14.00 | 18.00 ~ 20.00 | 2.00 ~ 3.00 | / |
| 10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 11.0~ 14.00 | 16.00 ~ 20.00 | 2.00 ~ 3.00 | / |
Zalecane systemy obróbki cieplnej i właściwości mechaniczne
| Liczba
| Stopień stali | Zalecany system obróbki cieplnej | Właściwości mechaniczne | |||
| Wytrzymałość na rozciąganie Rm MPa | Wymagana wytrzymałość na rozciąganie tworzyw sztucznych Rp 0,2/ MPa | Wydłużenie A/ % | Gęstość ρ/(kg/cm3) | |||
| Nie mniej niż | ||||||
| 1 | 0Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 2 | 1Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.90 |
| 3 | 1Cr19Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 4 | 00Cr19Ni10 | 1010°C~1150°C | 480 | 175 | 35 | 7.93 |
| 5 | 0Cr18Ni10Ti | 920°C ~ 1150°C | 520 | 205 | 35 | 7.95 |
| 6 | 1Cr18Ni11Ti | Walcowane na gorąco ≥ 1095°C Walcowane na zimno ≥1050°C | 520 | 205 | 35 | 7.93 |
| 7 | 0Cr18Ni11Nb | 980°C ~ 1150°C | 520 | 205 | 35 | 7.98 |
| 8 | 1Cr19Ni11Nb | Walcowane na gorąco ≥ 1095°C Walcowane na zimno ≥1050°C | 520 | 205 | 35 | 8.00 |
| 9 | 0Cr17Ni12Mo2 | 1010°C~1150°C | 520 | 205 | 35 | 7.98 |
| 10 | 1Cr17Ni12Mo2 | ≥1040°C | 520 | 205 | 35 | 7.89 |
Wysoka temperatura zapewnia nieproporcjonalną wytrzymałość rozciągania jednostka MPa N/mm²
| Stopień stali | Temperatura°C | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | / |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | / |
100 000 h Intensywność trwała zalecana jednostka danych MPa N/mm²
| Stopień stali | 100 000 h Trwała intensywność | ||||||||||
| Temperatura badania/°C | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
Przetwarzanie:W-H, W-C
Warunki techniczne dostawy:Obróbka cieplna i odkurzanie
Szeroko stosowane w dziedzinie:Kocioł i wymiennik ciepła

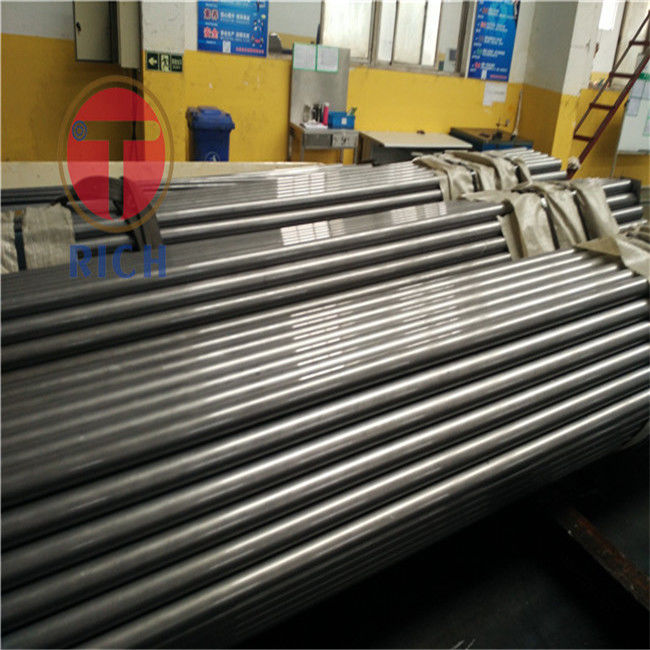

Obrazy produktów:
-
