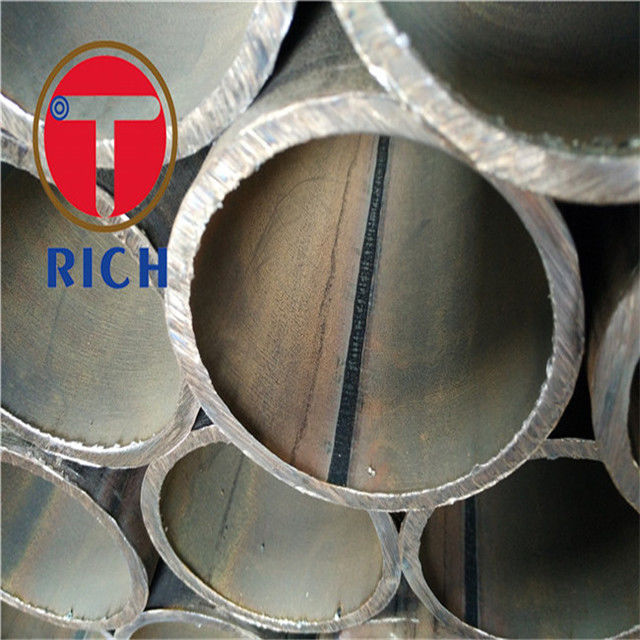

TORICH GB / T13793 10 # 15 # 20 # Q195 215A 235A Spawana stalowa rura gładka szorstkość
Podstawowe właściwości
Miejsce pochodzenia:
CHINY
Nazwa marki:
torich
Certyfikacja:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
Numer modelu:
GB / T13793
Nieruchomości handlowe
Minimalna ilość zamówienia:
5 ton
Cena:
500-1200 USD/ton
Warunki płatności:
L/c, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:
20000 T / rok
Podsumowanie produktu
Nazwa produktu:TORICH GB/T13793 Materiał 10#15#20# Q195 215A 235A Rury stalowe z podłużnym spawaniem elektrycznym Standardowy:GB/T13793 Zakres wielkości:Nadmiar:5-711 mmWT:00,5-50 mmDługość: 4-12 mm lub zgodnie z rzeczywistym zastosowaniem i produkcją klientów. Zastosowanie:Struktura budowlana, ...
Szczegóły produktu
Podkreślić:
welded steel pipe
,Spawanie rur stalowych
Name:
PL / T13793 10 # 15 # Rury stalowe ze wzdłużnym spawaniem elektrycznym
Technique:
HFRW
Surface:
olejowane
Delivery Condition:
obróbka cieplna
Usage:
Struktura konstrukcyjna, transport płynów
Length:
4-12m
OD:
5-711 mm
WT:
0,5-50 mm
Opis produktu
Nazwa produktu:TORICH GB/T13793 Materiał 10#15#20# Q195 215A 235A Rury stalowe z podłużnym spawaniem elektrycznym
Standardowy:GB/T13793
Zakres wielkości:Nadmiar:5-711 mmWT:00,5-50 mmDługość: 4-12 mm lub zgodnie z rzeczywistym zastosowaniem i produkcją klientów.
Zastosowanie:Struktura budowlana, Transport płynów
Stopień stali:10# 15# 20# Q195/Q235/Q345/Q390/Q420
Technologia:HFRW
Charakterystyka:
Dobra koncentryczność
Dobra jakość powierzchni
Dobra tolerancja na nadmierny dawkowanie i ID
Wysoka precyzja
Stabilna jakość
Gładkość szorstka
TORICH ZAWAGA NA JAKOŚĆ
Tabela 1 Tolerancja średnicy zewnętrznejJednostka: mm
| Średnica zewnętrzna ((D)) | Ogólna precesja (PD.A)a) | Większa precyzja (PD.B) | Wysoka precyzja (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| >20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| >50-80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114.3-168.3 | ± 0.70 | ± 0.50 | |
| >168.3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0,75%D | ±0,5%D | |
| a)Nie stosuje się do rur stalowych do rolkowych taśm transportowych | |||
Tabela 2 Tolerancja grubości ścianyJednostka: mm
| Gęstość ściany ((t) | Ogólna precesja (PD.A)a) | Większa precyzja (PD.B) | Wysoka precyzja (PD.C) | Niejednolita grubość ścianyb |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7,5% t |
| > 0,70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1,0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1,5-2.5 | ± 10% t | ± 0.12 | ± 0.06 | |
| > 2,5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3,5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4,5-5.5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7,5% t | ± 5,0% t | ||
| a)Nie stosuje się do rur stalowych do rolkowych taśm transportowych bNie ma zastosowania do rur stalowych precesji ogólnej. "Niejednolita grubość ściany" oznacza różnicę między maksymalną i minimalną wartością zmierzonej grubości ściany na tym samym przekroju poprzecznym. | ||||
Tabela 3 Zgięcie rury stalowej
| Średnica zewnętrzna ((D) /mm | Zgięcie/(mm/m),Nie więcej niż | ||
| Ogólna precesja (PD.A) | Większa precyzja (PD.B) | Wysoka precyzja (PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
Tabela 4 Wysokość wewnętrznego burraJednostka: mm
| Precesja ogólna | Wyższa precyzja | Wysoka precyzja |
| +0.50 - 0.20 | +0.50 - 0.05 | +0.20 - 0.05 |
Tabela 5 Współczynnik masy ocynkowanej rury stalowej
| Gęstość ściany t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Współczynnik c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Współczynnik c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Współczynnik c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Gęstość ściany t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Współczynnik c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Współczynnik c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Współczynnik c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Gęstość ściany t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Współczynnik c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Współczynnik c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Współczynnik c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
Tabela 6 Właściwości mechaniczne
| Stopień stali | Mniejsza wytrzymałość wydajności Re1./MPa | Wytrzymałość na rozciąganie Rm/MPa | Wydłużenie A/% | |
| D≤ 168,3 mm
| D> 168,3 mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Wymagania w odniesieniu do odnośników | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
Tabela 7 Waga warstwy ocynkowanej na gorąco
| Poziom masy warstwy ocynkowanej | Wymóg | Całkowita masa powłoki cynkowej na jednostkę powierzchni powierzchni wewnętrznej i zewnętrznej /(g/m2) nie mniej niż |
| A | Powierzchnia wewnętrzna i zewnętrzna | 500 |
| B | Powierzchnia wewnętrzna i zewnętrzna | 400 |
| C | Powierzchnia wewnętrzna i zewnętrzna | 300 |
Tabela 8 Punkty badawcze i pobieranie próbek dla rur stalowych
| Liczba | Przedmioty testowe | Częstotliwość badania | Ilość próbek |
| 1 | Analiza stopienia | 1/piec | 1 |
| 2 | Analiza końcowego produktu | 1/piec | 1 |
| 3 | Badanie rozciągania | 1/partię | 1 |
| 4 | Badanie wytrzymałości spawania | 1/partię | 1 |
| 5 | Badanie uderzenia | 1/partię | 2 grupy naraz, 3 próbki w grupie |
| 6 | Badanie spłaszczania | 1/partię | 1 próbka na 2 rury w każdej partii |
| 7 | Badanie gięcia | 1/partię | 1 próbka na 2 rury w każdej partii |
| 8 | Badanie zapłonu | 1/partię | 1 próbka na 2 rury w każdej partii |
| 9 | Badanie hydrauliczne | Wszystkie | Wszystkie |
| 10 | Badania ultradźwiękowe | Wszystkie | Wszystkie |
| 11 | Badanie prądu kręgowego | Wszystkie | Wszystkie |
| 12 | Badanie jednolitości warstwy ocynkowanej | 1/partię | 1/partię |
| 13 | Określenie masy ocynkowanej | 1/partię | 1/partię |
| 14 | Badanie przyczepności warstwy ocynkowanej | 1/partię | 1/partię |
