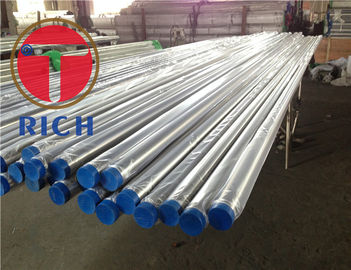

GB / T12771 12Cr18Ni9 06Cr18Ni11Ti 304 / 316Spawane rury ze stali nierdzewnej do płynnej dostawy
Podstawowe właściwości
Miejsce pochodzenia:
CHINY
Nazwa marki:
TORICH
Certyfikacja:
ISO9001:2008,ISO14001:2008
Numer modelu:
GB / T12771
Nieruchomości handlowe
Minimalna ilość zamówienia:
5 ton
Cena:
negocjowalne
Warunki płatności:
L/c, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:
50000 ton rocznie
Podsumowanie produktu
Nazwa produktu: GB/T12771 12Cr18Ni9 06Cr18Ni11Ti Słocone rury ze stali nierdzewnej do dostaw płynów Standardowy:Zakres rozmiarów: GB/T12771OD:5-500mm WT:00,5-50 mm Długość: 3-9 M,a)Zgodnie z rzeczywistym zastosowaniem i produkcją klientów. Zastosowanie:Do dostarczania płynów Stopień stali:Wymagania ...
Szczegóły produktu
Podkreślić:
stainless tube steel
,Rura ze stali nierdzewnej o dużej średnicy
Material:
Stal nierdzewna 201/304/316
Grade:
S30210 S30408 S30403 S31008
Surface:
marynowanie
Technique:
Spawanie łukowe
OD:
3-500 mm
WT:
0,5-50 mm
Opis produktu
Nazwa produktu:
GB/T12771 12Cr18Ni9 06Cr18Ni11Ti Słocone rury ze stali nierdzewnej do dostaw płynów
Standardowy:Zakres rozmiarów:
GB/T12771OD:5-500mm WT:00,5-50 mm Długość: 3-9 M,a)Zgodnie z rzeczywistym zastosowaniem i produkcją klientów.
Zastosowanie:Do dostarczania płynów
Stopień stali:Wymagania dotyczące:

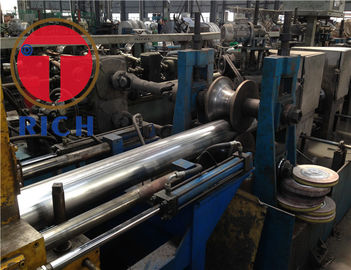

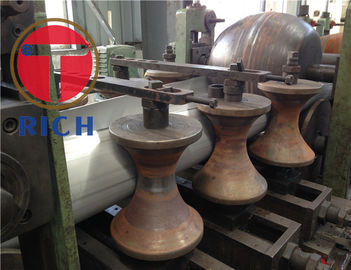

Technologia:spawanie łukowe
Charakterystyka:
Dobra koncentryczność
Dobra jakość powierzchni
Dobra tolerancja na nadmierny dawkowanie i ID
Wysoka precyzja
Stabilna jakość
Gładkość szorstka
TORICH ZAWAGA NA JAKOŚĆ
Tabela 1 Tolerancja nadmiernej dawki
| Klasyfikacja | D | Dopuszczalna tolerancja | |
| A | B | ||
| H | Wszystkie wymiary | ±0,5% lub ±0.20 | ±0,75% lub ±0.30 |
| T | < 40 | ± 0.20 | ± 0.30 |
| ≥ 40 ~ < 65 | ± 0.30 | ± 0.40 | |
| ≥ 65 ~ < 90 | ± 0.40 | ± 0.50 | |
| ≥ 90 ~ < 168.3 | ± 0.80 | ± 1.00 | |
| ≥ 168,3 ~ < 325 | ± 0,75%D | ± 1%D | |
| ≥ 325 ~ < 610 | ± 0,6%D | ± 1%D | |
| ≥ 610 | ± 0,6%D | ±0,7%D lub ±10 | |
| WC SP | < 40 | ± 0.15 | ± 0.20 |
| ≥ 40 ~ < 60 | ± 0.20 | ± 0.30 | |
| ≥ 60 ~ < 100 | ± 0.30 | ± 0.40 | |
| ≥ 100 ~ < 200 | ± 0,4%D | ±0,5%D | |
| ≥ 200 | ±0,5%D | ± 0,75%D | |
Tabela 2 Tolerancja WT
| WT nominalne | Dopuszczalna tolerancja |
| ≤ 0.5 | ± 0..10 |
| > 0,5 ~ 1.0 | ± 0.15 |
| > 1,0 ~ 2.0 | ± 0.20 |
| > 2,0 ~ < 4.0 | ± 0.30 |
| ≥ 4.0 | ±10%S |
Tabela 3 Stopień zginania
| Średnica zewnętrzna/mm | Stopień zginania/mm/m |
| ≤108 | ≤ 1.5 |
| > 108 ~ 325 | ≤ 2.0 |
| >325 | ≤ 2.5 |
Tabela 4 Gęstość stali i obliczenie teoretycznej masy
| Nie, nie, nie. | Stopień stali | Gęstość/(kg/dm3) | Formuła po przeliczeniu |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr18Ni11Ti | 8.03 | W = 0,02507S(D-S) |
| 5 | 06Cr25Ni20 | 7.98 | W = 0,02507S(D-S) |
| 6 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 7 | 022Cr17Ni12Mo2 | ||
| 8 | 06Cr18Ni11Nb | 8.03 | W=0,02523(D-S) |
| 9 | 022Cr18Ti | 7.70 | W = 0,02419 ((D-S) |
| 10 | 022Cr18Ti | 7.75 | W=0.02435S(D-S) |
| 11 | 06Cr13Al | ||
| 12 | 022Cr19Mo2NbTi | ||
| 13 | 022Cr12Ni | ||
| 14 | 06Cr13 |
Tabela 5 Stopień stali i składnik chemiczny ((Analiza stopienia)
| Nie, nie, nie. | Rodzaj | Zjednoczony kod cyfrowy | Klasa | Składnik chemiczny ((Frakcja jakościowa) /% | |||||||||
| C | Tak. | Mn | P | S | Ni | Kr | Mo. | N | Pozostałe | ||||
| 1 | Austenit | S30210 | 12Cr18Ni9 | ≤ 0.15 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 10 | 17~19 | - | ≤ 0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 11 | 18 ~ 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤ 0.030 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 12 | 18 ~ 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤ 0.08 | ≤ 1.50 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 19 ~ 22 | 24 ~ 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 10 ~ 14 | 16~18 | 2~3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 10 ~ 14 | 16~18 | 2~3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 9 ~ 12 | 17~19 | - | - | Ti5 × C~0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 9 ~ 12 | 17~19 | - | - | Nb10 × C ~ 1.10 | |
| 9 | Ferryt | S11863 | 022Cr18Ti | ≤ 0.03 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 16~19 | - | - | Ti lub Nb 0,1-1 |
| 10 | S11972 | 019Cr19Mo2NbTi | ≤ 0.025 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | 1.00 | 17.5~19.50 | 1.75 ~ 2.50 | ≤ 0.035 | (Ti+Nb) [0.2+4(C+N) ]~0.8 | |
| 11 | S11348 | 06Cr13Al | ≤ 0.08 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 11.50 ~ 14.50 | - | - | - Nie.0.1~0.3 | |
| 12 | S11163 | 022Cr11Ti | ≤ 0.03 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.02 | (0,60) | 10.5~11.7 | - | ≤ 0.03 | Ty ≥ 8 ((C + N), Ty 0,15 ~ 0.5- Nie, nie.1 | |
| 13 | S11213 | 022Cr12Ni | ≤ 0.03 | ≤ 0.75 | ≤ 1.5 | ≤ 0.04 | 0.015 | 0.3~1 | 10.5~12.5 | - | ≤ 0.03 |
| |
| 14 | Martensytyk | S41008 | 06Cr13 | ≤ 0.08 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 11.5~13.5 | - | - | - |
Tabela 6 System obróbki cieplnej rur stalowych
| Liczba | Rodzaj | Nowy znak | Stara marka | Zalecane systemy obróbki cieplnej | |
| 1 | Austenit | 12Cr18Ni9 | 1Cr18Ni9 | obróbka roztworem | 1010°C~1150°C szybkie chłodzenie |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 1010°C~1150°C szybkie chłodzenie | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 1010°C~1150°C szybkie chłodzenie | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 1030°C~1180°C szybkie chłodzenie | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 1010°C~1150°C szybkie chłodzenie | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 1010°C~1150°C szybkie chłodzenie | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 920°C~1150°C szybkie chłodzenie | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 980°C~1150°C szybkie chłodzenie | ||
| 9 | Ferytowe | 022Cr18Ti | 00Cr17 | Oczyszczanie | 780°C~950°C szybkie chłodzenie lub powolne chłodzenie |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 800°C~1050°C szybkie chłodzenie | ||
| 11 | 06Cr13Al | 0Cr13Al | 780°C~830°C szybkie chłodzenie lub powolne chłodzenie | ||
| 12 | 022Cr11Ti | - Tak. | 830°C~950°C szybkie chłodzenie | ||
| 13 | 022Cr12Ni | - Tak. | 830°C~950°C szybkie chłodzenie | ||
| 14 | Martensytyk | 06Cr13 | 0Cr13 | 750°C szybkie chłodzenie lub 800°C~900°C powolne chłodzenie | |
| Strona popytu stanowi, że system stabilizacji obróbki cieplnej jest 850 C ~ 930 C szybkie chłodzenie, gdy obróbka cieplna musi być ustabilizowana po obróbce cieplnej roztworu. | |||||
Tabela 7 Właściwości mechaniczne rur stalowych.
| Liczba | Nowy znak | Ola Brand | nieproporcjonalna wytrzymałość przedłużania MPa | wytrzymałość na rozciąganie
MPa | wydłużenie po złamaniach A/ % | |
| Warunki obróbki cieplnej | Warunek nieobróbki cieplnej | |||||
| Nie mniej niż | ||||||
| 1 | 12Cr18Ni9 | 1Cr18Ni9 | 210 | 520 | 32 | 25 |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 210 | 520 | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 180 | 480 | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 210 | 520 | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 210 | 520 | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 180 | 480 | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 210 | 520 | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 210 | 520 | ||
| 9 | 022Cr18Ti | 00Cr17 | 180 | 360 | 20 | - Tak. |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 240 | 410 | ||
| 11 | 06Cr13Al | 0Cr13Al | 177 | 410 | ||
| 12 | 022Cr11Ti | - Tak. | 275 | 400 | 18 | - Tak. |
| 13 | 022Cr12Ni | - Tak. | 275 | 400 | 18 | - Tak. |
| 14 | 06Cr13 | 0Cr13 | 210 | 410 | 20 | - Tak. |
Tabela 8 Metody pobierania próbek i badania w celu kontroli rur stalowych
| Liczba | Pozycja kontroli | Liczba próbek | Metoda pobierania próbek | Metoda badania |
| 1 | Skład chemiczny | 1 próbka na piec | GB/T 20066 | GB/T 223, GB/T 11170, GB/T 20123, GB/T 20124 |
| 2 | Badanie rozciągania | 1 próbka na partię na dwóch stalowych rurach | GB/T 2975 | GB/T 228 |
| 3 | Badanie ciśnienia hydraulicznego | Jeden po drugim. | - Nie. | GB/T 241 |
| 4 | Badanie prądu kręgowego | Jeden po drugim. | - Nie. | GB/T 7735 |
| 5 | Badanie spłaszczania | 1 próbka na partię na 1 rurce stalowej | GB/T 246 | GB/T 246 |
| 6 | Badanie skrzyżowego gięcia spań | 1 próbka na partię na 1 rurce stalowej | GB/T 232 | GB/T 232 |
| 7 | Korrozja międzykrystaliczna | 1 próbka na partię na 1 rurce stalowej | GB/T 4334.5 | GB/T 4334.5 |
| 8 | Badanie radiograficzne | 6.6 rurki stalowe | - Nie. | GB/T 3323 |
| 9 | Badanie bramy | 1 próbka na partię na 1 rurce stalowej | GB/T 245 | GB/T 245 |
| 10 | Wielkość ziarna austenitu | 1 próbka na partię na 1 rurce stalowej | GB/T 6394 | GB/T 6394 |
| 11 | Badanie uderzeniowe spawanego złącza | Umowa | GB/T 2650 | GB/T 2650 |
