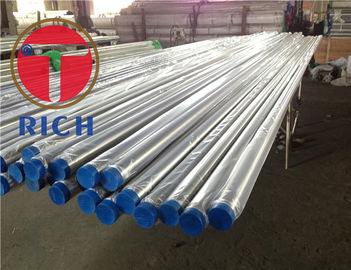

GB / T12770 12Cr18Ni9 019Cr19Mo2NbTi Spawane rury ze stali nierdzewnej do konstrukcji mechanicznych
Podstawowe właściwości
Miejsce pochodzenia:
CHINY
Nazwa marki:
TORICH
Certyfikacja:
ISO9001:2008,ISO14001:2008
Numer modelu:
GB / T12770
Nieruchomości handlowe
Minimalna ilość zamówienia:
5 ton
Cena:
negocjowalne
Warunki płatności:
L/c, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:
50000 ton rocznie
Podsumowanie produktu
Nazwa produktu: GB/T12770 Materiał 12Cr18Ni9 019Cr19Mo2NbTi Spawane rurki ze stali nierdzewnej do konstrukcji mechanicznych Szakres ize: Przesada: 3-500 mm W.T.:00,5-50 mm L:2000-12000 mmzgodnie z rzeczywistym zastosowaniem i produkcją klientów. Zastosowanie:Do celów konstrukcji mechanicznych Stopie...
Szczegóły produktu
Podkreślić:
stainless tube steel
,Rura ze stali nierdzewnej o dużej średnicy
Material:
Stal nierdzewna 201/304/316
Grade:
S30210 S30408 S30403 S31008
Surface:
marynowanie
Technique:
Zimno walcowane na zimno
OD:
3-500 mm
WT:
0,5-50 mm
Opis produktu
Nazwa produktu: GB/T12770 Materiał 12Cr18Ni9 019Cr19Mo2NbTi Spawane rurki ze stali nierdzewnej do konstrukcji mechanicznych
Szakres ize: Przesada: 3-500 mm W.T.:00,5-50 mm L:2000-12000 mmzgodnie z rzeczywistym zastosowaniem i produkcją klientów.
Zastosowanie:Do celów konstrukcji mechanicznych
Stopień stali: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N,019Cr19Mo2NbTi,06Cr13Al
Charakterystyka:
Dobra koncentryczność
Dobra jakość powierzchni
Dobra tolerancja na nadmierny dawkowanie i ID
Wysoka precyzja
Stabilna jakość
Gładkość szorstka
TORICH ZAWAGA NA JAKOŚĆ
Tabela 1 Tolerancja dawki nadmiernej
| Klasyfikacja | Nominalna dawka dawkowania | Dopuszczalna tolerancja | ||
| PC | PB | PA | ||
| H T | < 25 | ± 0.20 | ± 0.15 | ± 0.10 |
| ≥25~<40 | ± 0.30 | ± 0.25 | ± 0.20 | |
| ≥ 40 ~ < 63 | ± 0.50 | ± 0.30 | ± 0.25 | |
| ≥ 63 ~ < 90 | ± 0.60 | ± 0.50 | ± 0.40 | |
| ≥ 90~<159 | ± 0.80 | ± 0.65 | ± 0.50 | |
| ≥159~<300 | ± 0,8%D | ± 0,7%D | ±0,5%D | |
| ≥ 300 ~ < 610 | ± 0,1%D | ± 0,8%D | ± 0,6%D | |
| ≥ 10 | Protokół | Protokół | Protokół | |
| WC SP | < 25 | ± 0.15 | ± 0.12 | ± 0.10 |
| ≥25~<40 | ± 0.20 | ± 0.15 | ± 0.13 | |
| ≥ 40 ~ < 50 | ± 0.20 | ± 0.18 | ± 0.15 | |
| ≥ 50 ~ < 60 | ± 0.25 | ± 0.20 | ± 0.18 | |
| ≥ 60 ~ < 90 | ± 0.30 | ± 0.28 | ± 0.25 | |
| ≥ 90 ~ < 100 | ± 0.40 | ± 0.35 | ± 0.30 | |
| ≥ 100 ~ < 200 | ±0,5%D | ± 0,4%D | Protokół | |
| ≥ 200 | Protokół | Protokół | Protokół | |
Tabela 2Tolerancja WT
| WT nominalne | Dopuszczalna tolerancja |
| < 0.5 | ± 0..10 |
| ≥ 0,5 ~ 1.0 | ± 0.15 |
| > 1,0 ~ 2.0 | ± 0.20 |
| > 2,0 ~ < 4.0 | ± 0.30 |
| ≥ 4.0 | ±10%S |
Tabela 3 Stopień gięcia
| Gęstość ściany nominalna/mm | Stopień gięcia/(mm/m) |
| ≤108 | ≤ 1.0 |
| > 108 ~ 325 | ≤ 1.5 |
| >325 | ≤ 2.5 |
Tabela 4 Gęstość stali i obliczenie teoretycznej masy
| Nie, nie, nie. | Stopień stali | Gęstość/(kg/dm3) | Formuła po przeliczeniu |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr25Ni20 | 7.98 | W = 0,02507S(D-S) |
| 5 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 6 | 022Cr17Ni12Mo2 | ||
| 7 | 06Cr18Ni11Ti | 8.03 | W=0.02523S(D-S) |
| 8 | 06Cr18Ni11Nb | ||
| 9 | 022Cr22Ni5Mo3N | 7.80 | W=0.02450S(D-S) |
| 10 | 022Cr23Ni5Mo3N | ||
| 11 | 022Cr25Ni7Mo4N | ||
| 12 | 022Cr18Ti | 7.70 | W=0.02491S(D-S) |
| 13 | 019Cr19Mo2NbTi | 7.75 | W=0.02435S(D-S) |
| 14 | 06Cr13Al | ||
| 15 | 022Cr11Ti | ||
| 16 | 022Cr12Ni | ||
| 17 | 06Cr13 |
Tabela 5 Stopień stali i składnik chemiczny
| Nie, nie, nie. | Rodzaj | Zjednoczony kod cyfrowy | Klasa | Składnik chemiczny ((Frakcja jakościowa) /% | |||||||||
| C | Tak. | Mn | P | S | Ni | Kr | Mo. | N | Pozostałe | ||||
| 1 | Austenit | S30210 | 12Cr18Ni9 | ≤ 0.15 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 10 | 17~19 | - | ≤ 0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 11 | 18 ~ 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤ 0.030 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 12 | 18 ~ 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤ 0.08 | ≤ 1.50 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 19 ~ 22 | 24 ~ 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 10 ~ 14 | 16~18 | 2~3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 10 ~ 14 | 16~18 | 2~3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 9 ~ 12 | 17~19 | - | - | Ty15C ~ 0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 9 ~ 12 | 17~19 | - | - | Nb110C~1010 | |
| 9 | Bipolarne | S22253 | 022Cr22Ni5Mo3N | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.030 | ≤ 0.020 | 4.5~6.5 | 21 ~ 23 | 2.5~3.5 | 0.08~0.20 | |
| 10 | S22053 | 022Cr23Ni5Mo3N | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.030 | ≤ 0.020 | 4.5~6.5 | 22 ~ 23 | Trzy.5 | 0.14 ~ 0.20 | ||
| 11 | S25073 | 022Cr25Ni7Mo4N | ≤ 0.030 | ≤ 0.80 | ≤ 1.20 | ≤ 0.035 | ≤ 0.020 | 6 ~ 8 | 24 ~ 26 | 3 ~ 5 | 0.24 ~ 0.32 | Cu≤0.50 | |
| 12 | Ferryt | S11863 | 022Cr18Ti | ≤ 0.03 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 16~19 | - | - | Ti lub Nb:0.1~1 |
| 13 | S11972 | 019Cr19Mo2NbTi | ≤ 0.025 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | 1.00 | 17.5~19.50 | 1.75 ~ 2.50 | ≤ 0.035 | (Ti+Nb):[0.2+4(C+N)]~0.8 | |
| 14 | S11348 | 06Cr13Al | ≤ 0.08 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 11.50 ~ 14.50 | - | - | - Nie.0.1~0.3 | |
| 15 | S11163 | 022Cr11Ti | ≤ 0.03 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.02 | (0,60) | 10.50 do 11.70 | - | ≤ 0.030 | Ti≥8 ((C+N),Ti:0.15 ~ 0.50,Nb ≤ 0.10 | |
| 16 | S11213 | 022Cr12Ni | ≤ 0.03 | ≤ 0.75 | ≤ 1.5 | ≤ 0.04 | ≤ 0.015 | 0.3~1.00 | 10.50 do 12.50 | - | ≤ 0.030 | ||
| 17 | Martensytyk | S41008 | 06Cr13 | ≤ 0.08 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 11.50~13.50 | - | - | - |
| Uwaga:Liczba w nawiasach jest maksymalną dopuszczalną do dodania. | |||||||||||||
Tabela 6 Zalecany system obróbki cieplnej rur stalowych
| Nie, nie, nie. | Rodzaj | Stopień stali | Zalecany system obróbki cieplnej |
| 1 | Austenit | 12Cr18Ni9 | 1010°C do 1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia |
| 2 | 06Cr19Ni10 | 1010°C do 1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 3 | 022Cr19Ni10 | 1010°C do 1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 4 | 06Cr25Ni20 | 1030°C~1180°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 5 | 06Cr17Ni12Mo2 | 1010°C do 1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 6 | 022Cr17Ni12Mo2 | 1010°C do 1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 7 | 06Cr18Ni11Ti | 920°C~1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 8 | 06Cr18Ni11Nb | 980°C do 1150°C,chłodzenie wodne lub inne metody szybkiego chłodzenia | |
| 9 | Stalo dwufazowe | 022Cr22Ni5Mo3N | 1020°C~1100°C,chłodzenie wodne |
| 10 | 022Cr23Ni5Mo3N | 1020°C~1100°C,chłodzenie wodne | |
| 11 | 022Cr25Ni7Mo4N | 1025°C~1125°C,chłodzenie wodne | |
| 12 | Ferytowe | 022Cr18Ti | 780°C-950°C, szybkie lub powolne chłodzenie |
| 13 | 019Cr19Mo2NbTi | 800°C-1050°C, szybkie chłodzenie | |
| 14 | 06Cr13Al | 780°C~830°C, szybkie lub powolne chłodzenie | |
| 15 | 022Cr11Ti | 800°C~900°C, szybkie lub powolne chłodzenie | |
| 16 | 022Cr12Ni | 700°C-820°C, szybkie lub powolne chłodzenie | |
| 17 | Martensyt | 06Cr13 | 750°C, szybkie chłodzenie; 800°C~900°C, powolne chłodzenie |
