| Nazwa marki: | TORICH |
| Numer modelu: | SAE J525 |
| MOQ: | 5 TON |
| Cena £: | 600-1200 USD/TON |
| Zdolność do zaopatrzenia: | 50000 ton rocznie |

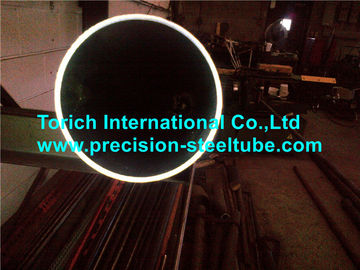

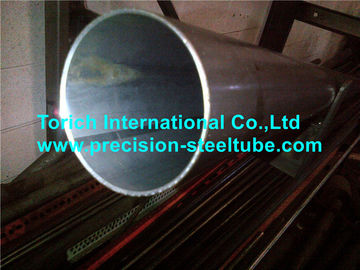

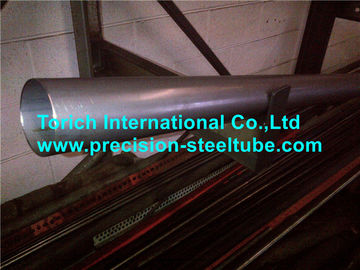

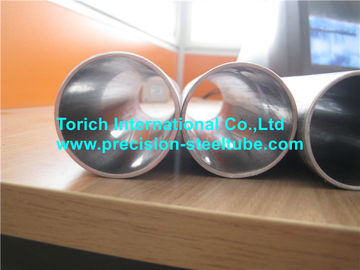

SAE J525 Słodko wyciągnięte rurki ze stali niskówęglowej, spawane, wygrzewane do gięcia i spalania
Zastosowanie:do gięcia i płomienia części samochodowych
Szybki szczegół:
Zakres rozmiarów: O.D.:6-350mm W.T.:1-15mm L: Zgodnie z zamówieniem klienta
Stopień: Stal niskoemisyjna
Produkcja i produkcja:ERW+ DOM
Rurka jest wykonana z stali walcowanej płasko w postaci rury, której krawędzie są połączone i stopione ze sobą spawaniem elektrycznym.
Po formowaniu i spawaniu rurę należy znormalizować i poddać operacji wyciągania na zimno, która skutkuje co najmniej 15-procentowym zmniejszeniem powierzchni przekroju poprzecznego,z czego 8% polega na zmniejszeniu grubości ścianyPo obróbce na zimno rurę należy znormalizować metodą kontrolowaną atmosferą w celu uzyskania gotowego produktu spełniającego wymagania normy SAE J525.
Opis:
Rury mechaniczne wykonane ze stali walcowanej na gorąco lub na zimno.
Obejmuje rury ze stali niskówęglowej spawane z oporem elektrycznym do stosowania jako rury mechaniczne
Zalety:
Dobra koncentryczność, lepsza cena niż bezszwowa.
| Tabela 1 - Tolerancja zewnętrznej średnicy rur | |||||||
| Rury nominalne OD mm | Tolerancja OD ± mm | Tolerancja Id ± mm | |||||
| Do dziewiątej.50 | 0.05 | 0.05 | |||||
| Powyżej 9,50 do 15,88 włącznie | 0.06 | 0.06 | |||||
| Powyżej 15,88 do 50,80 włącznie | 0.08 | 0.08 | |||||
| Powyżej 50,8 do 63,50 włącznie | 0.10 | 0.10 | |||||
| Powyżej 63,50 do 76,20 włącznie | 0.13 | 0.13 | |||||
| Powyżej 76,20 do 100,00 włącznie | 0.15 | 0.15 | |||||
| Tolerancja WT nie przekracza 10% | |||||||
| Tabela 2 - Tolerancja grubości ścian rur | |||||||
| Nazwa Gęstość ściany | Nominalna dawka dawkowania Przez 22 mm ± mm | Nominalna dawka dawkowania 22-48 mm ± mm | Nominalna dawka dawkowania 48-100 mm ± mm | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Tabela 2 - Wymogi chemiczne | |||||||
| Elementy | % | ||||||
| Węgiel | 0.06-0.18 | ||||||
| Mangan | 0.30 do 0.60 | ||||||
| Fosfor | 0.040 maks. | ||||||
| Siarka | 0.050 maks. | ||||||
| Tabela 3 - WŁASNOŚCI MEKANICzne | |||||||
| Właściwości | Wartość | ||||||
| Siła wydajności, min. | 170 Mpa | ||||||
| Najwyższa Siła, min. | 310 Mpa | ||||||
| Wyciąganie w 50 mm, min | 35% | ||||||
| Twardość (Rockwell B),max | 65.00 | ||||||
Produkcja i próbka:
SAE PUBLIKACJE DO STANDARDÓW ZAŁĄCZonych:
SAE J409 Analiza produktu - dopuszczalne odmiany określonej analizy chemicznej ciepła lub odlewu
Wlewy ze stali
Wyroby hydrauliczne do rur SAE J514
SAE J533 Światła dla rur
SAE J1677 Badania i procedury dla rur z niskoemisyjnej stali i miedzi niklowej
SAE J1065 Normalne ciśnienie robocze odniesienia dla rur hydraulicznych ze stali
Wyroby o masie nieprzekraczającej 1 mm
Wymogi dotyczące wydajności:
Badanie spłaszczania - SAE1677
Badanie zapłonu- SAE1677
Badanie odwrotnego spłaszczania- SAE1677
Badanie rozszerzenia- SAE1677
Badanie twardości- SAE1677
Badanie rozciągania- SAE1677
Badanie wydłużenia- SAE1677
Badanie odporności na ciśnienie- SAE1677
Niezniszczające badanie elektryczne- SAE1677
Świadectwo badania:EN10204 3.1 B
Czystość- Wewnętrzne i zewnętrzne powierzchnie rur są komercyjnie jasne, czyste i wolne od tłuszczu, skał oksydu, osadów węgla,i wszelkie inne zanieczyszczenia, które nie mogą być łatwo usunięte przez środki czyszczące zwykle stosowane w zakładach produkcyjnych
Ochrona przed korozją- wewnętrzne i zewnętrzne części gotowej rurki są chronione przed korozją podczas transportu i normalnego przechowywania.Związek zapobiegający korozji można łatwo usunąć za pomocą środków czyszczących zwykle stosowanych w produkcji po normalnych okresach przechowywania.
Opakowanie- Rury są pakowane w sposób umożliwiający ich transport i przechowywanie, zazwyczaj w zestawach o kształcie sześciokątnym z mocnymi paskami i sznurkiem podnoszącym do załadunku i rozładunku.Może również podążać za wymaganiami i umową nabywcy.
