ASTM A192 Rurka kotłowa pod wysokim ciśnieniem z kontrolowaną geometrią wewnętrznego żebra dla zwiększonego przenoszenia ciepła
Szczegóły produktu
Rura konstrukcyjna bez szwu ze stali węglowej
,rura stalowa bez szwu ASTM A500
,rura stalowa bez szwu kotła wysokociśnieniowego

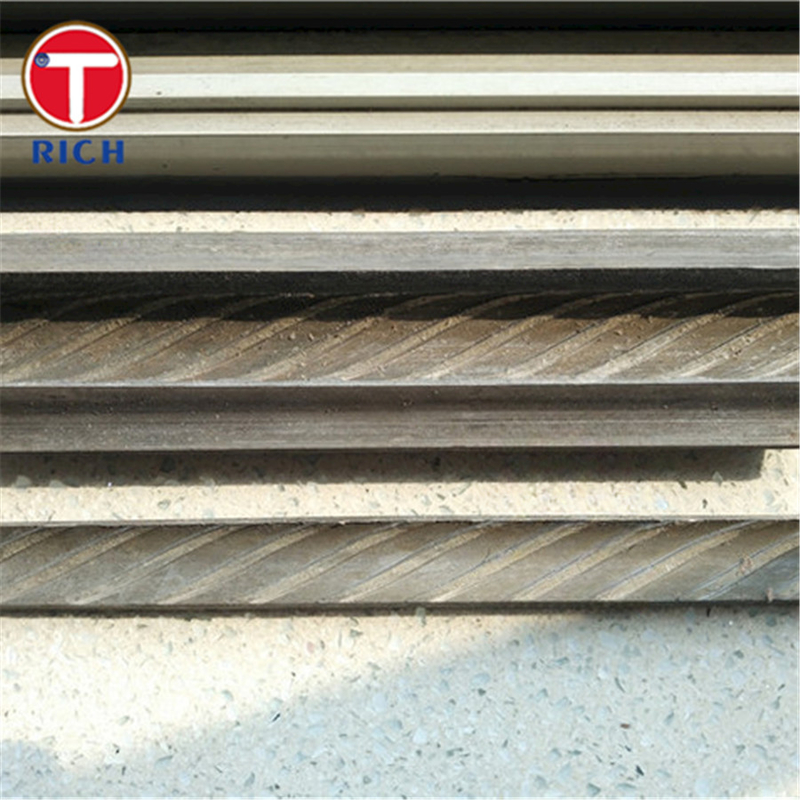

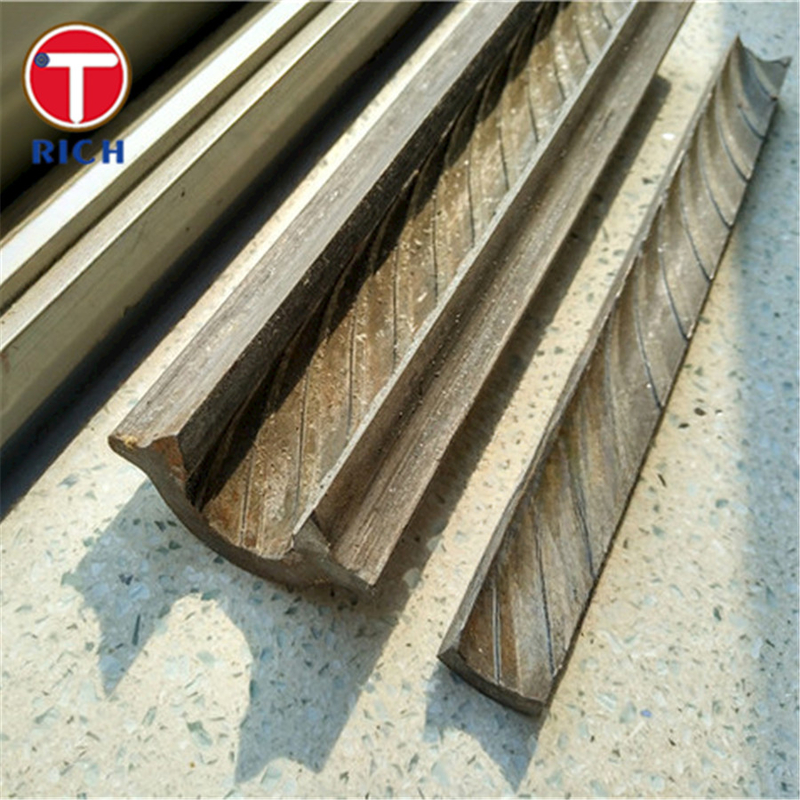

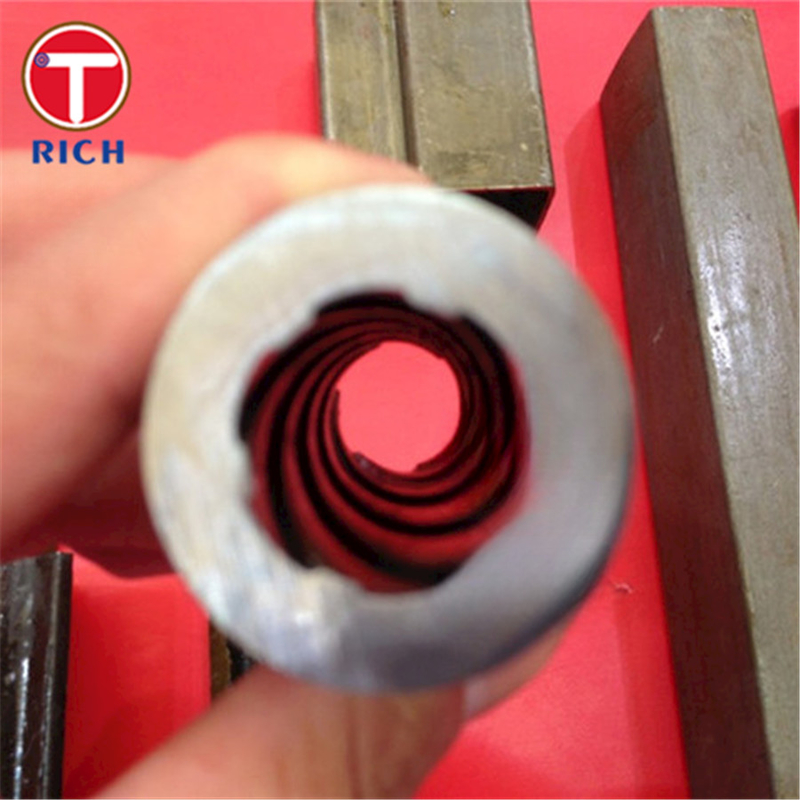

ASTM A192 i ASTM A210 wnętrzne rurki kotłowe są bezszwowe rurki ze stali węglowej wytwarzane z kontrolowanych wewnętrznych skrzydeł spiralnych.poprawia mieszanie się wody, zakłóca warstwę termiczną graniczną i pomaga utrzymać stabilne chłodzenie ścian rur w warunkach wysokiego strumienia ciepła.
Rury te są powszechnie wybierane do układów kotłowych o wysokim ciśnieniu, w których konwencjonalne rury z gładkim otworem mogą zapewniać niewystarczającą turbulencję wewnętrzną przy zmniejszonym przepływie masy.minimalna pozostała grubość ściany, geometria żebra, tolerancje wymiarowe, obróbka cieplna i badania ciśnienia muszą być określone oddzielnie w zamówieniu.
| Pozycja | Dostępna specyfikacja |
|---|---|
| Produkt | Rury kotłowe bez szwu z wewnętrznym wykończeniem |
| Materiał | Stal węglowa |
| Podstawowe normy | ASTM A192/A192M, ASME SA-192/SA-192M, ASTM A210/A210M, ASME SA-210/SA-210M |
| Główne stopnie | ASTM A192, ASTM A210 klasa A-1, ASTM A210 klasa C |
| Alternatywne klasy | EN 10216-2 P235GH, JIS G3461 STB410, GB/T 5310 20G |
| Proces produkcji | Rury bez szwów, gotowe na gorąco lub na zimno, po których następuje kontrolowane wewnętrzne wygrzewanie |
| Średnica zewnętrzna | Zazwyczaj 31,8-76,2 mm; inne wymiary zgodnie z przeglądem technicznym |
| Gęstość ściany | Zazwyczaj 3,0-12,0 mm, na podstawie minimalnej ściany pozostającej poniżej korzenia żebra |
| Długość | 1-12 m; dostępna stała, losowa lub wycięta na długość podaż |
| Rodzaj żebra | Włókna, włączając włókna o szerokości przekraczającej 50 mm |
| Geometria żebra | Wysokość, szerokość, pasmo, kąt prowadzenia i liczba startów żebra zgodnie z zatwierdzonym rysunkiem |
| Tolerancja nadmiernej dawki | Zgodnie z obowiązującą normą ASTM, ASME, EN, JIS lub GB |
| Tolerancja ścian | Kontrola na minimalnej ścianie u korzenia żebra; dostępne tolerancje specyficzne dla projektu |
| Prawość | Zazwyczaj ≤1,5 mm na metr lub zgodnie z zamówieniem |
| Stan końcowy | Pozostałe, o masie przekraczającej 10 g/m2 |
| Warunki powierzchni | Pozostałe, o masie nieprzekraczającej 1 kg |
| Obsługa cieplna | Całkowite wygrzewanie, normalizacja lub obniżenie napięć w zależności od klasy i sposobu produkcji |
| Inspekcja | Kontrola wymiarów, pomiar profilu żebra, badanie rozciągania, badania płaskości lub płomienia, badania twardości, badania hydrostatyczne i NDT |
| Certyfikacja | EN 10204 3.1; dostępna kontrola ze strony strony trzeciej |
Wysokość żebra, rozpiętość żebra, kąt prowadzenia, promień między żebrami a korzeniami oraz liczba startów są kontrolowane zgodnie z zatwierdzonym rysunkiem przekroju poprzecznego.Kontrola profilu żebra powinna być przeprowadzana na obu końcach rur oraz na uzgodnionych pozycjach pośrednich.
W specyfikacji zakupu należy wyraźnie odróżnić:
- nominalna grubość ściany w sekcji gładkiej
- Minimalna pozostała grubość ściany poniżej korzenia żebra
- Maksymalna wysokość żebra
- Minimalna powierzchnia przepływu wewnętrznego
- Dopuszczalne odchylenie profilu żebra
Śmigłowe żebra indukują element obrotowy w przepływie pary wodnej, co zwiększa mieszanie wewnętrzne i zmniejsza grubość warstwy termicznej granicznej przyległej do ściany rury.
Korzyść wynikająca z wydajności zależy od całkowitego połączenia:
- Wskaźnik wysokości żebra do otworu
- Odległość żebra i kąt prowadzenia
- Przepływ masy
- Jakość pary
- Ciśnienie pracy
- Przepływ ciepła stosowany
- Orientacja rur
W związku z tym geometria wiertniczej powinna być wybierana na podstawie obliczeń termiczno-hydraulicznych projektanta kotła, a nie na podstawie ogólnego wymiaru katalogu.
W przypadku obliczeń ciśnienia wymiar krytycznej ściany jest zwykle minimalną pozostałą ścianą mierzoną poniżej rowu lub u korzenia żebra,nie widoczna ściana mierzona przez podniesione żebro.
Nasza inspekcja wymiarowa może obejmować:
- Ultrasonograficzne mapowanie grubości ściany
- Metallograficzne pomiary przekroju poprzecznego
- Weryfikacja wysokości żebra
- Obliczenie powierzchni wiercenia
- Pomiar ekscentryczności
- Kontrola ciągłości żebra od końca do końca
ASTM A192 obejmuje bezszwowe rury kotłowe ze stali węglowej do pracy pod wysokim ciśnieniem, natomiast ASTM A210 obejmuje bezszwowe rury kotłowe i supergrzejnikowe ze stali średniowęglowej klas A-1 i C.
Typowa weryfikacja obejmuje:
- Analiza cieplna
- Analiza produktu w razie potrzeby
- Badanie wytrzymałości
- Badanie płaskości lub płomienia
- Badanie twardości
- Badanie hydrostatyczne lub dozwolone nieniszczące badania elektryczne
- Kontrola wymiarów
- Badanie powierzchni wizualne
- Pomiar profilu wewnętrznego żebra
Częstym błędem przy zakupie jest określenie tylko nominalnej grubości ściany, ignorując metal przemieszczony podczas wycierania.
Przed produkcją potwierdzamy:
- Ściana startowa z gładką rurą
- Końcowa minimalna ściana poniżej korzenia żebra
- Wysokość żebra
- Ostateczna średnica wewnętrzna
- Minimalna powierzchnia przepływu
- Dopuszczalna ekscentryczność
Zapobiega to spełnieniu wymiarów zewnętrznych rury, nie spełniając jednocześnie wymogów minimalnych ścian w zakresie projektowania ciśnienia.
Sam standard materiałowy nie określa geometrii właściwości termicznych rur z wewnętrznym wygrzewką.i producent rur.
Zapisy inspekcyjne mogą obejmować:
- Wysokość żebra
- Włóczno żebra
- kąt prowadzenia
- Liczba startów żebrowych
- Promień korzenia żebra
- Obszar przepływu wewnętrznego
- Fotografie profilowe lub repliki pomiarów
Stanowi to śledzony dowód na to, że dostarczona rurka odpowiada zatwierdzonemu projektowi kotła.
Rurka z wewnętrznym wypręgiem może spełniać właściwości materiału, ale nadal stwarza problemy produkcyjne, jeśli końce rury, jajowość, napięcie pozostałe lub zakończenie żebra nie są kontrolowane.
Dostępne środki kontroli obejmują:
- Strefy gładkie do spawania
- Kontrołowane wyciek żebra
- Pozostałe, z wyłączeniem:
- Lokalna kontrola wymiarów w strefach spawania
- Normalny stan lub stan ułatwiony przez stres
- Makroanaliza sekcji końcowej
- Wsparcie kwalifikacyjne procedury spawania z wykorzystaniem materiału produkcyjnego
| Standardowy | Zakres |
|---|---|
| ASTM A192/A192M | Pozostałe urządzenia, z żeliwa lub stali nierdzewnej |
| ASME SA-192/SA-192M | Specyfikacja materiału w kodzie kotłowym ASME odpowiadająca ASTM A192 |
| ASTM A210/A210M | Pozostałe urządzenia, z żeliwa lub stali nierdzewnej |
| ASME SA-210/SA-210M | Specyfikacja materiału w kodzie kotłowym ASME odpowiadająca ASTM A210 |
| ASTM A450/A450M | Ogólne wymagania dotyczące kociołów i rur wymiennika ciepła z stali węglowej i niskiego stopnia stopu |
| EN 10216-2 | Rury bezszwowe ze stali do zastosowań ciśnieniowych przy podwyższonej temperaturze |
| JIS G3461 | Rury z stali węglowej do kotłów i wymienników ciepła |
| GB/T 5310 | Rury bezszwowe ze stali do kotłów wysokiego ciśnienia |
Rury o wewnętrznym szczelinie są stosowane jako ciśnienioodporne rury ścienne w strefach pieców o wysokim strumieniu ciepła.Żeberki zwiększają turbulencje po stronie wody i pomagają ustabilizować chłodzenie rur, gdzie konstrukcja operacyjna pozwala na mniejszy przepływ masy niż byłoby normalnie dopuszczalne dla rur gładkich.
W odniesieniu do tego zastosowania specyfikacja zakupu powinna określać:
- Ciśnienie konstrukcyjne kotła
- Temperatura metalu projektowana
- Zakres przepływu ciepła
- Przepływ masy pary wodnej
- Orientacja rur
- Stopień materiału
- Minimalna ściana u korzenia żebra
- Geometria żebra
- Długość spawania gładkiego końca
- Wymagane NDT
- Zastosowany kod konstrukcyjny kotła
Wartości poniżej są wymaganiami maksymalnymi lub zakresami wymaganymi w procentach masy.
| Klasa | C | Tak. | Mn | P | S |
|---|---|---|---|---|---|
| ASTM A192 / ASME SA-192 | 0.06-0.18 | ≤ 0.25 | 0.27-0.63 | ≤ 0.035 | ≤ 0.035 |
| ASTM A210 klasa A-1 / ASME SA-210 A-1 | ≤ 0.27 | ≥ 0.10 | ≤ 0.93 | ≤ 0.035 | ≤ 0.035 |
| ASTM A210 klasa C / ASME SA-210 C | ≤ 0.35 | ≥ 0.10 | 0.29-1.06 | ≤ 0.035 | ≤ 0.035 |
| EN 10216-2 P235GH | ≤ 0.16 | ≤ 0.35 | 0.60-1.20 | ≤ 0.025 | ≤ 0.020 |
| JIS G3461 STB410 | ≤ 0.32 | ≤ 0.35 | 0.30-0.80 | ≤ 0.035 | ≤ 0.035 |
Opublikowany skład ASTM A192 zawiera 0,06-0,18% węgla, 0,27-0,63% manganu, maksymalnie 0,035% fosforu, maksymalnie 0,035% siarki i maksymalnie 0,25% krzemu.
Właściwości mechaniczne różnią się w zależności od wymiarów produktu, orientacji badania, obróbki cieplnej i edycji normy.Poniższe wartości są powszechnie określonymi minimalnymi właściwościami w temperaturze pokojowej.
| Klasa | Minimalna wytrzymałość na rozciąganie | Minimalna wytrzymałość wydajności | Minimalne wydłużenie | Typowa granica twardości |
|---|---|---|---|---|
| ASTM A192 / ASME SA-192 | 325 MPa | 180 MPa | 35% | 77 HRB |
| ASTM A210 klasa A-1 / ASME SA-210 A-1 | 415 MPa | 255 MPa | 30% | 79 HRB |
| ASTM A210 klasa C / ASME SA-210 C | 485 MPa | 275 MPa | 30% | 89 HRB |
| EN 10216-2 P235GH | 360-500 MPa | 235 MPa | 25% | Zgodnie z warunkami dostawy |
| JIS G3461 STB410 | 410 MPa | 245 MPa | 25% | Zgodnie z wymaganiami JIS |
Jeśli macie jakieś inne pytania, nie wahajcie się ze mną skontaktować.
-
