AISI321 HFW Stabilizowana tytanem rurka spawana ze stali nierdzewnej do transportu płynów w wysokich temperaturach i odporności na korozję
Szczegóły produktu
spawana rura ze stali nierdzewnej aisi321
,spawana rura ze stali nierdzewnej hfw
,spawana rura ze stali nierdzewnej torich

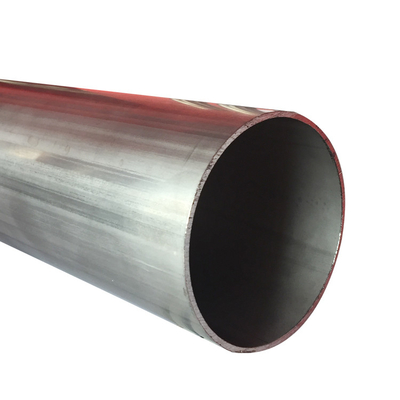

Rurka spawana ze stali nierdzewnej AISI 321 HFW jest stabilizowaną tytanem austenityczną rurą ze stali nierdzewnej opracowaną do transportu gazów o wysokiej temperaturze, pary, kondensatu, płynów cieplnych,i korozyjnych nośników procesowychDodatek tytanu stabilizuje węgiel i zmniejsza opady węglowodorów chromu po spawaniu lub długotrwałej ekspozycji na temperaturę około 425-815°C, zwiększając odporność na korozję międzyziarnistą.
Materiał jest powszechnie określany jako ASTM TP321, UNS S32100, EN 1.4541, X6CrNiTi18-10, JIS SUS321 lub odpowiedniej klasy krajowej.kotła i rurki wymiennika ciepła, lub rurki przyrządów ogólnego użytku.
| Pozycja | Specyfikacja |
|---|---|
| Produkt | AISI 321 HFW Wylotowana rurka ze stali nierdzewnej |
| Materiał | Pozostałe stali nierdzewnej |
| Klasy podstawowe | AISI 321 / UNS S32100 / ASTM TP321 |
| Równoważne stopnie | EN 1.4541 / X6CrNiTi18-10 / JIS SUS321 / 06Cr18Ni11Ti |
| Metoda produkcji | Słodzenie wysokiej częstotliwości lub automatyczne spawanie wzdłużne, z zastrzeżeniem obowiązującej normy produktu |
| Sekcja poprzeczna | Okrągłe |
| Średnica zewnętrzna | 6-508 mm; większe wymiary dostępne na podstawie przeglądu projektu |
| Gęstość ściany | 00,5-20 mm |
| Długość | 1-12 m; dostępne długości stałe, losowe i dostosowane do potrzeb |
| Typowa kontrola OD | ±0,20 mm w przypadku produkcji precyzyjnych rozmiarów; pierwszeństwo mają tolerancje specyficzne dla normy |
| Typowa kontrola ścian | ± 10% nominalnej grubości ściany; w drodze porozumienia dostępne są ściślejsze tolerancje |
| Prawość | ≤1,0 mm na metr, chyba że określono inaczej |
| Włókno spawane | Pozostałe maszyny, z wyłączeniem tych objętych pozycją 9403 |
| Warunki powierzchni | Oczyszczone i pasywizowane, jasne wygrzewane, 2B, polerowane mechanicznie lub wykończone na zamówienie |
| Obsługa cieplna | Roztwór podgrzewany w temperaturze nie mniejszej niż około 1040°C, po czym następuje szybkie chłodzenie, zgodnie z obowiązującą normą |
| Koniec Koniec | Pozostałe, o masie przekraczającej 10 kg |
| Inspekcja | Badania wizualne, wymiarowe, hydrostatyczne lub pneumatyczne, wirówkowe, ultradźwiękowe i barwnikowe zgodnie ze specyfikacją |
| Dokumentacja | EN 10204 3.1 certyfikat kontroli, sprawozdanie PMI, rejestr obróbki cieplnej i sprawozdanie NDT w przypadku zamówienia |
AISI 321 zawiera tytan na poziomie zależnym od zawartości węgla.ograniczanie tworzenia się węglanu chromu na granicy ziarna po spawaniu i podczas pracy w podwyższonej temperaturze.
Ta stabilizacja sprawia, że TP321 jest bardziej odpowiedni niż niestabilizowany 304 dla elementów wielokrotnie narażonych na zakres temperatury uczulenia.
Typ 321 zachowuje użyteczną odporność na utlenianie i stabilność mechaniczną w podwyższonych temperaturach.w temperaturze około 870°C jest powszechnie traktowane jako górne odniesienie do ciągłego serwisu skalowania, chociaż dopuszczalne wartości ciśnienia i naprężeń muszą być zawsze pobierane z obowiązującego kodeksu konstrukcyjnego.
Rurka nie jest automatycznie odpowiednia do każdej obsługi w tej temperaturze. ciśnienie, cykle cieplne, atmosfera, zawartość chlorku, trwałość pełzania i stan spawania należy sprawdzić oddzielnie.
Pociągowe spawanie może być wykonane bez metalu wypełniającego, a następnie wygrzewane w roztworze w celu przywrócenia jednolitej struktury odpornej na korozję w całym ciele rur i strefie spawania.
W przypadku pracy w warunkach krytycznych dla ciśnienia, szwy spawalnicze mogą być weryfikowane za pomocą badania wiru lub ultradźwięków, uzupełnionego badaniem hydrostatycznym lub pneumatycznym.
AISI 321 zapewnia odporność na korozję w dużym stopniu porównywalną z typem 304 w wielu środowiskach lekkiej utleniania i ogólnych środowiskach przemysłowych.Wybierane jest głównie ze względu na zwiększoną odporność na atak międzyziarnisty po spawaniu lub wysokiej temperaturze, a nie ze względu na zwiększoną odporność na chlory.
W przypadku płynów zawierających chlorek, wody morskiej lub agresywnych kwasów redukujących może być bardziej odpowiedni 316L, dupleks stali nierdzewnej lub stop niklu.
Częstym problemem inżynieryjnym jest to, czy spawany obszar straci odporność na korozję po wytworzeniu lub działaniu w wysokiej temperaturze.
Nasza trasa produkcyjna może obejmować wygrzewanie roztworu w całej rurze, kontrolowane szybkie chłodzenie, inspekcję powierzchni spawania i opcjonalne badania korozji międzyziarnistej.To kontroluje opady węglowodorów i sprawdza, czy strefa dotknięta ciepłem jest odpowiednia do określonych warunków eksploatacyjnych.
Kupujący systemy ciśnieniowe wymagają czegoś więcej niż przystępnego na widok spawania.i lokalnej redukcji ścian może stać się punktem rozpoczęcia dla wycieku lub uszkodzenia zmęczenia.
Dostępne szlaki kontroli obejmują:
- Badanie online prądu wirusowego dla ciągłego przesiewu szwu spawania
- Badanie ultradźwiękowe w celu weryfikacji spawania wzdłużnego
- Badanie hydrostatycznego lub pneumatycznego wycieku
- Badanie przepuszczalności barwników na końcowych lub obrobionych powierzchniach
- Badanie makro-sopowania podczas kwalifikacji produkcji
Plan inspekcji może być dostosowany do specyfikacji zakupu, klasy usługi i wymogów dotyczących kontroli ze strony strony trzeciej.
Problemy ze wymianą rur i spawaniem w polu często wynikają z niespójnej średnicy zewnętrznej, grubości ściany, jajowości, chemicznej lub warunków obróbki cieplnej.
Każda partia produkcji może być kontrolowana poprzez identyfikowalność liczby ciepła, pozytywną identyfikację materiału, kalibrowaną inspekcję wymiarową, rejestrację obróbki cieplnej i certyfikację EN 10204 3.1..Przed produkcją można uzgodnić ściślejsze wymagania dotyczące OD, ścian, prostoty lub długości cięcia, a nie traktować je jako nieokreślone tolerancje handlowe.
| System standardowy | Stosowana norma | Zakres |
|---|---|---|
| ASTM / ASME | ASTM A249 / ASME SA-249 TP321 | Włókna z żeliwa lub stali nierdzewnej (z wyłączeniem włókna z żeliwa lub stali naftowej) |
| ASTM / ASME | ASTM A312 / ASME SA-312 TP321 | Rury austenityczne ze stali nierdzewnej bez szwu, spawane i ściśle obrobione na zimno |
| ASTM | ASTM A269 TP321 | Rury austenityczne ze stali nierdzewnej, bezszwowe i spawane, do użytku ogólnego |
| Działalność | EN 10217-7, klasa 1.4541 | Pozostałe, o masie przekraczającej 1 mm |
| JIS | JIS G3463 SUS321TB | Rury z stali nierdzewnej do kotłów i wymienników ciepła |
| GB | GB/T 12771, odpowiadająca klasie 06Cr18Ni11Ti | Rury ze stali nierdzewnej spawane do transportu płynów |
| GOST | GOST 9941 / projekt-specyficzny standard spawanych rur | Wymogi dotyczące rur nierdzewnych odpornych na korozję; dokładna stosowalność musi zostać potwierdzona w zamówieniu |
Z spawaną rurą AISI 321 można wykorzystać jako rurę wyjściową supergrzejnika w przemysłowym kotle parowym, gdzie rurka przenosi parę o wysokiej temperaturze z sekcji supergrzejnika w kierunku głowicy wyjściowej.
W tym zastosowaniu materiał pomaga oprzeć się utlenianiu, cyklowi cieplnemu i korozji międzyziarnistej związanej ze spawaną produkcją i wielokrotnym narażeniem na podwyższone temperatury.Gęstość ściany końcowej, dopuszczalne ciśnienie, ocena przebiegu, promień zakrętu i klasa kontroli muszą być obliczone zgodnie z kodem projektowania kotła.
Poniższe wartości są maksymalnymi procentami masy, chyba że określono zakres lub minimum.Działalność, JIS i specyfikacje GB.
| Klasa | C | Tak. | Mn | P | S | Kr | Ni | Mo. | Element stabilizujący | N |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304L / S30403 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.00-20.00 | 8.00-12.00 | - Tak. | - Tak. | 0.10 |
| TP316L / S31603 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 16.00-18.00 | 10.00-14.00 | 2.00-3.00 | - Tak. | 0.10 |
| TP321 / S32100 | 0.080 | 1.00 | 2.00 | 0.045 | 0.030 | 17.00-20.00 | 9.00-13.00 | - Tak. | Ti: minimum 5 × C; maksymalnie 0.70 | 0.10 |
| TP347 / S34700 | 0.080 | 1.00 | 2.00 | 0.045 | 0.030 | 17.00-20.00 | 9.00-13.00 | - Tak. | Nb + Ta: minimum 10 × C; maksymalnie 1.00 | 0.10 |
| TP310S / S31008 | 0.080 | 1.50 | 2.00 | 0.045 | 0.030 | 24.00-26.00 | 19.00-22.00 | - Tak. | - Tak. | 0.10 |
Poniższe wartości są typowymi minimalnymi wymaganiami temperatury pokojowej powszechnie stosowanymi w przypadku wygrzewanych wyrobów z rur spawanych ASTM.standardowe wydanie, i warunki obróbki cieplnej.
| Klasa | Minimalna wytrzymałość na rozciąganie | Minimalna siła wydajności 0,2% | Minimalne wydłużenie | Typowa maksymalna twardość |
|---|---|---|---|---|
| TP304L | 485 MPa | 170 MPa | 35% | 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 90 HRB |
| TP347 | 515 MPa | 205 MPa | 35% | 90 HRB |
| TP310S | 515 MPa | 205 MPa | 35% | 90 HRB |
-
