133 mm TP304L Precyzyjna rurka ze stali nierdzewnej o końcowej długości 4113 mm
Podstawowe właściwości
Miejsce pochodzenia:
ZHEJIANG CHINY
Nazwa marki:
TORICH
Certyfikacja:
ISO 9001
Numer modelu:
304
Nieruchomości handlowe
Minimalna ilość zamówienia:
1 TON
Cena:
USD 3000-4000 Per Ton
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:
500 ton miesięcznie
Podsumowanie produktu
133*4*4113mm 304L TORICH Precyzyjna rurka ze stali nierdzewnej TORICH 133 * 4 * 4113 mm 304L precyzyjne rurki ze stali nierdzewnej są produkowane do zastosowań wymagających kontrolowanej średnicy, okrągłości, prostości, stanu powierzchni,i powtarzalność wymiarowaRurka ma nominalną średnicę zewnętrzn...
Szczegóły produktu
Podkreślić:
Precyzyjna stalowa rura 304l
,precyzyjna stalowa rura 304l
,precyzyjna stalowa rura TORICH
Product:
Precyzyjne okrągłe rurki ze stali nierdzewnej
Primary Grade:
TP304L / UNS S30403
Surface Condition:
Wyżarzane na jasno, trawione, polerowane lub precyzyjnie wykańczane na zimno
Material:
Austenityczna stal nierdzewna
Outside Diameter:
Nominalna 133 mm
Wall Thickness:
Nominalna 4 mm
Custom Length Range:
Generalnie 1–12 m
Heat Treatment:
Roztwór wyżarzany i szybko chłodzony
Opis produktu

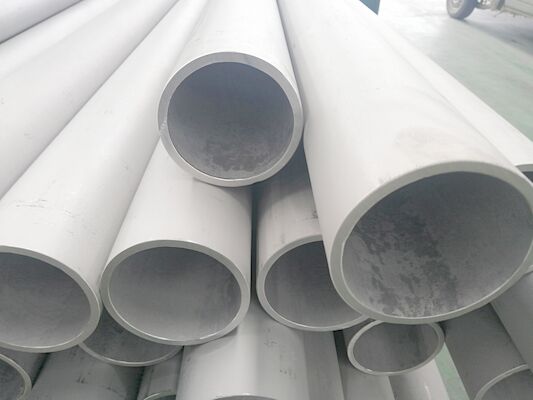

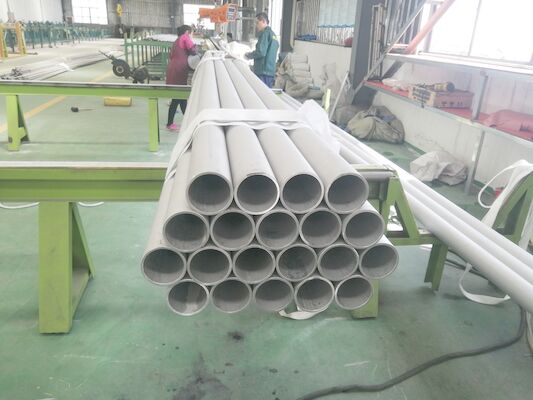

133*4*4113mm 304L TORICH Precyzyjna rurka ze stali nierdzewnej
TORICH 133 * 4 * 4113 mm 304L precyzyjne rurki ze stali nierdzewnej są produkowane do zastosowań wymagających kontrolowanej średnicy, okrągłości, prostości, stanu powierzchni,i powtarzalność wymiarowaRurka ma nominalną średnicę zewnętrzną 133 mm, nominalną grubość ściany 4 mm i końcową długość 4113 mm.
Materiał o niskiej zawartości węgla TP304L zapewnia dobrą spawalność i odporność na korozję międzyziarnistą po spawaniu.Rury mogą być dostarczane bez szwu lub spawane i wykończone na zimno zgodnie z zatwierdzonym rysunkiem, specyfikacja zakupu i plan inspekcji.
Specyfikacja produktu
| Pozycja | Specyfikacja |
|---|---|
| Produkt | Precyzyjne rury okrągłe ze stali nierdzewnej |
| Producent | TYSTORYKA |
| Materiał | Pozostałe stali nierdzewnej |
| Klasy podstawowe | TP304L / UNS S30403 |
| Europejski ekwiwalent | EN 1.4307 |
| Szlak produkcji | Pozostałe maszyny i maszyny, z wyłączeniem maszyny i maszyny |
| Średnica zewnętrzna | 133 mm nominalne |
| Grubość ściany | 4 mm nominalne |
| Obliczona średnica wewnętrzna | 125 mm nominalne |
| Długość końcowa | 4113 mm |
| Zakres długoterminowy | Ogólnie 1-12 m |
| Tolerancja średnicy zewnętrznej | Specyficzne dla projektu; pierwotne wymagania wskazują na kontrolowane odchylenie 0,1 mm do 0,4 mm |
| Wymóg średnicy wewnętrznej | 1240,5-1,25,2 mm |
| Tolerancja długości | 0/+10 mm |
| Okrągłość | Maksymalne odchylenie okrągłości: 0,10 mm |
| Prawość | Maksymalna całkowita odchylenia prostoty: 0,50 mm na 4113 mm |
| Nierówność powierzchni | Ra ≤ 3,2 μm, chyba że uzgodniono inaczej |
| Warunki powierzchni | Pozostałe, o masie przekraczającej 10 kg |
| Obróbka cieplna | Roztwór wygrzany i szybko schłodzony |
| Warunek końcowy | Wyroby z włókien włókienniczych |
| Dokumenty dotyczące kontroli | Dostępny certyfikat EN 10204 3.1 |
| Identyfikacja | Klasa, wielkość, liczba ciepła, partia produkcyjna i oznakowanie klienta |
| Opakowanie | Wyroby z włókien włókienniczych |
Wyjaśnienie wymiarów:wymiary nominalne 133 * 4 mm odpowiadają nominalnej średnicy wewnętrznej 125 mm. Ponieważ dokument źródłowy zawiera wielomiarowe oznaczenia,ostateczna tolerancja średnicy zewnętrznej musi zostać potwierdzona na podstawie zatwierdzonego rysunku klienta przed produkcją.
Główne cechy
- Kontrołowana dokładność wymiarowa:Rurka może być wyciągnięta na zimno i wykończona, aby kontrolować średnicę zewnętrzną, średnicę wewnętrzną, grubość ściany, okrągłość i prostotę.wymagana średnica wewnętrzna wynosi 124.5-125.2 mm, odchylenie okrągłości ograniczone jest do 0,10 mm, a całkowite odchylenie prostoty do 0,50 mm w długości 4113 mm.
- Włókna z stali nierdzewnej o niskiej zawartości węgla:TP304L ma maksymalną zawartość węgla około 0,035% zgodnie z powszechnie stosowanymi specyfikacjami ASTM.Zmniejszony poziom węgla ogranicza opady węglanu chromu w strefie dotkniętej ciepłem i poprawia odporność na korozję międzyziarnistą w spawanych komponentach.
- Czyste i sprawdzalne powierzchnie:Powierzchnie wewnętrzne i zewnętrzne mogą być dostarczane bez widocznych pęknięć, fałd, ciężkich skał, szkodliwych wgniecenia, głębokich dołków, wbudowanych zanieczyszczeń i poważnych uszkodzeń związanych z obsługą.Nierówność powierzchni może być kontrolowana do Ra ≤ 3.2 μm.
- Wykorzystanie cieplne do śledzenia:ASTM A269 wymaga, aby stosowane rury były dostarczane w stanie obróbki cieplnej.
Nasze korzyści
- Kontrola wymiarów w oparciu o gotowy element:TORICH może kontrolować rurę na podstawie gotowego planu kontroli obejmującego średnicę zewnętrzną, średnicę wewnętrzną, zmianę grubości ściany, odchylenie okrągłości, prostotę całej długości,i końcowej długości.
- Zarządzanie wadami powierzchni i czystością:Kryteria kontroli zakazują widocznych pęknięć, otworów wewnętrznych ścian głębszych niż 0,10 mm, zadrapań głębszych niż granice dopuszczalne, zanieczyszczenia olejem, rdzy i deformacji końcówki.
- Zrównoważenie normy i rysunku przed produkcją:Przed produkcją TORICH uzgadnia stopień materiału, metodę produkcji, standardy wymiarowe, standardy techniczne dostawy, tolerancje rysunków klientów i wszystkie wymagania w celu zmniejszenia sporów.
Standardy wykonania
| System standardowy | Stosowana norma | Zakres |
|---|---|---|
| ASTM | ASTM A269/A269M | Rury austenitowe ze stali nierdzewnej bez szwu i spawane, do ogólnej pracy odpornej na korozję i temperaturę |
| ASTM | ASTM A1016/A1016M | Ogólne wymagania dotyczące stopu ferrytowego, stopu austenytytowego i rur ze stali nierdzewnej |
| Działalność | EN 10216-5 | Rury bez szwu ze stali nierdzewnej do zastosowań ciśnieniowych |
| Działalność | EN 10217-7 | Pozostałe, o masie przekraczającej 1 mm |
| DIN/ISO | DIN EN ISO 1127 | Rozmiary rur ze stali nierdzewnej, tolerancje i konwencjonalne masy |
| JIS | JIS G3459 | Rury ze stali nierdzewnej, odporne na korozję i ogólne |
| GB | GB/T 14976 | Rury bez szwu ze stali nierdzewnej do transportu płynów |
| GOST | GOST 9941 | Rury stalowe odporne na korozję bez szwu, zdeformowane na zimno i ciepło |
Zastosowanie: Cylindryczna rurka wspierająca docelowe rozpylanie
Ta 133 * 4 * 4113 mm precyzyjna rura TP304L może być używana jakorury wspierającej cel do cylindrycznego rozpylaniadla rotacyjnego zespołu powłoki magnetronowej.
W tym komponentzie rurka ze stali nierdzewnej zapewnia:
- Ośrodek o stabilnym wymiarze cylindrycznym
- Kontrolowana koncentryczność dla łączenia docelowego
- Płynny wewnętrzny przejście dla cyrkulacji wody chłodzącej
- Wyroby z tworzyw sztucznych
- Odporność na korozję podczas obsługi obsługi i chłodzenia
- Prostota odpowiednia do ciągłego obrotu celu
Skład chemiczny
| Klasa | Zjednoczone Narody | C % max. | Si % max. | Min % maks. | P % max. | S % max. | Kr % | Ni % | Mo % | Pozostałe |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | S30400 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0-20.0 | 8.0-11.0 | - Tak. | N ≤ 0.10 |
| TP304L | S30403 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0-20.0 | 8.0-12.0 | - Tak. | N ≤ 0.10 |
| TP316 | S31600 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | N ≤ 0.10 |
| TP316L | S31603 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | N ≤ 0.10 |
| TP321 | S32100 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 17.0-19.0 | 9.0-12.0 | - Tak. | Ti: minimum 5 * C, maksymalnie 0.70 |
Właściwości mechaniczne
| Klasa | Siła na rozciąganie, min. | 00,2% siły wydajności, min. | Wyciąganie, min. | Twardość, maks. |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 90 HRB |
Wymogi dotyczące jakości
Kontrola wymiarów:
- Średnica zewnętrzna sprawdzona kalibrowanym urządzeniem pomiarowym
- Średnica wewnętrzna sprawdzona przy użyciu mierników lub homologowanego równoważnego sprzętu
- Gęstość ściany sprawdzana za pomocą pomiarów ultradźwiękowych lub mechanicznych
- Odchylenie okrągłości nieprzekraczające 0,10 mm
- Odchylenie ogólne prostoty nie większe niż 0,50 mm
- Długość końcowa regulowana do 4113 mm z tolerancją 0/+10 mm
Kontrola wyglądu:
- Powierzchnie wewnętrzne i zewnętrzne wolne od szkodliwych pęknięć, łupów, skorup, fałd, poważnych wgnieceń i deformacji
- Bruki powierzchni: Ra ≤ 3,2 μm
- Nie są dozwolone otwory wewnętrzne głębsze niż 0,10 mm
- Szkodliwe zadrapania nie są dozwolone
- Końce wolne od poważnych odkształceń i cięć eliptycznych
- Wykopywane bez oleju, łagodnej łuszczycy, rdzy i substancji obcych
- Należy unikać zanieczyszczenia wbudowaną stali węglowej
Opcje testowania:
- Weryfikacja analizy chemicznej
- Badanie wytrzymałości
- Badanie twardości
- Badanie spłaszczania lub płomienia
- Badanie prądu wirusowego
- Badania ultradźwiękowe
- Badania hydrostatyczne
- Badanie wycieków pneumatycznych
- Badanie korozji międzyziarnistej
- Pomiar grubości powierzchni
- Pozytywna identyfikacja materiału
- Sprawozdanie z inspekcji wymiarowej
Obsługa cieplna
TP304L jest zazwyczaj dostarczany w formie wygrzanej. Dokładna temperatura wygrzania i metoda chłodzenia zależą od obowiązującego standardu materiału, wymiarów produktu i trasy produkcji.
W przypadku przewodów o jasnym wygrzewaniu obróbka cieplna jest wykonywana w kontrolowanej atmosferze w celu ograniczenia utleniania i uzyskania czystej, jasnej powierzchni.skalowanie tlenku powstałe podczas obróbki cieplnej usunięte jest przez odpowiedni proces odkręcania i pasywacji.
Częste pytania
P: Czy jest pan firmą handlową lub producentem?
A: Producent, może również handlować.
P: Jak długi jest czas dostawy?
A: Ogólnie rzecz biorąc, to 10-15 dni, jeśli towary są na stanie, lub to 30-40 dni, jeśli towary nie są na stanie, w zależności od ilości.
P: Czy dostarczasz próbki?
A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
P: Jakie są warunki płatności?
A: Płatność ≤ 2000 USD, 100% z góry. Płatność ≥ 2000 USD, 30% T/T z góry, saldo przed wysyłką. Jeśli masz inne pytania, nie wahaj się skontaktować ze mną.
