Gięta na zimno rura stalowa bez szwu o przekroju sześciokątnym ASTM A500

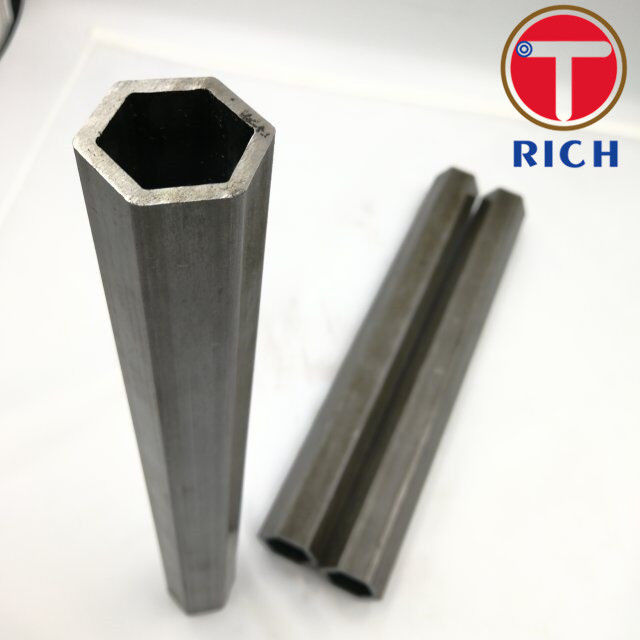

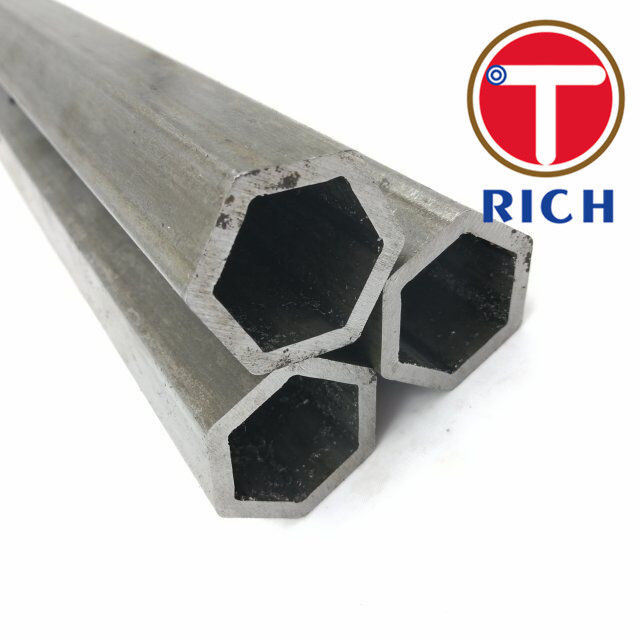

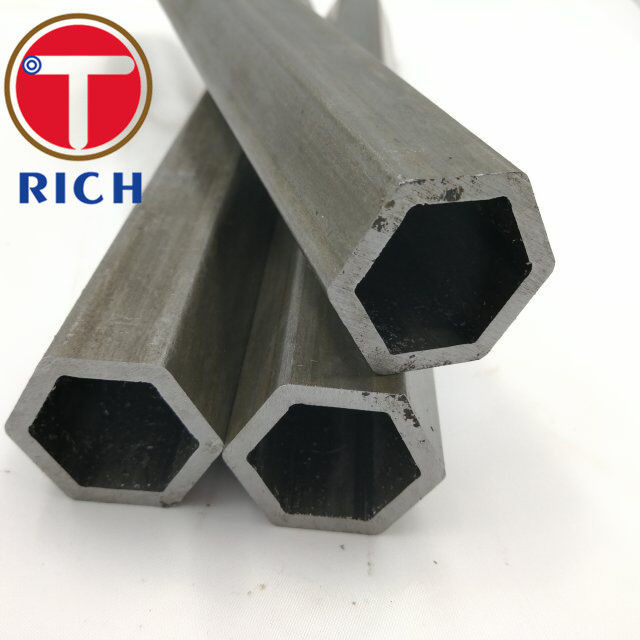

Rura stalowa bez szwu o przekroju sześciokątnym, gięta na zimno TORICH to rura stalowa węglowa przeznaczona do elementów konstrukcyjnych o zdefiniowanym kształcie. Bezszwowy proces produkcji i sześciokątny profil są określone, aby pasowały do geometrii elementu. Zamówienia powinny zawierać oznaczenie gatunku ASTM A500, edycję normy, ostateczny stan dostawy i zatwierdzony rysunek przekroju.
Istniejące zestawienie produktów identyfikuje gięcie na zimno, wewnętrzny sześciokątny kształt i długości do 12 000 mm. W związku z tym przed złożeniem zamówienia należy potwierdzić wewnętrzne i zewnętrzne profile. Istniejąca specyfikacja produktu.
Specyfikacje
| Pozycja | Specyfikacja |
|---|---|
| Materiał | Stal węglowa |
| Norma nadrzędna | ASTM A500/A500M-23, z zastrzeżeniem edycji określonej w zamówieniu zakupu |
| Gatunek | B, C lub D; dostępność gatunku i produkcji wymaga potwierdzenia |
| Proces produkcji | Gięta na zimno, bez szwu |
| Przekrój | Profil sześciokątny według zatwierdzonego rysunku; określić, czy sześciokąt jest wewnętrzny, zewnętrzny, czy oba |
| Średnica zewnętrzna / wymiary | Zależne od rysunku; użyć średnicy zewnętrznej dla zewnętrznego okręgu lub wymiarów od płaskiej do płaskiej i od naroża do naroża dla zewnętrznego sześciokąta |
| Średnica wewnętrzna | Wymiary wewnętrznego sześciokąta, promienie naroży i orientacja do określenia, jeśli dotyczy |
| Grubość ścianki | Zależne od rysunku; określić minimalną grubość ścianki i miejsca kontroli |
| Długość | Długości niestandardowe od 1 do 12 m, z zastrzeżeniem potwierdzenia profilu i zamówienia; podana maksymalna: 12 000 mm |
| Zakres tolerancji | Wymiary profilu, grubość ścianki, promienie i skręcenie do uzgodnienia zgodnie z ASTM A500 Sekcja 12; nie zgłaszamy uniwersalnej tolerancji dla sześciokąta |
| Prostoliniowość | Uzgodnić limit akceptacji dla specjalnego profilu. Ogólne odniesienie A500M: maksymalne odchylenie = 2 x L mm, gdzie L to całkowita długość w metrach; 12 mm na 6 m |
| Stan powierzchni | Jak uzgodniono w zamówieniu; określić czystość, ochronę przed korozją i wszelkie wymagania dotyczące chropowatości numerycznej |
| Obróbka cieplna | Gatunki B/C: można uzgodnić odprężanie lub wyżarzanie. Gatunek D: obowiązkowa obróbka cieplna zgodnie z normą |
| Końcówki | Cięcie proste; określić wymagania dotyczące gratowania wewnętrznego i zewnętrznego |
Dostępność i tolerancje specjalnych kształtów wymagają uzgodnienia z producentem. Ogólne odniesienie do prostoliniowości nie jest zweryfikowaną zdolnością do precyzyjnego prostowania. ASTM A500/A500M-23, Sekcje 11-12.
Główne cechy
- Zdefiniowana wytrzymałość gatunku C: minimalna granica plastyczności 345 MPa i wytrzymałość na rozciąganie 425 MPa zgodnie z A500M-23, w tym specjalne kształty rurowe.
- Określona geometria sześciokątna: wymiary od płaskiej do płaskiej, promienie naroży, orientacja otworu i skręcenie są kontrolowane za pomocą zatwierdzonego rysunku.
- Konstrukcja bez szwu: określona trasa produkcji eliminuje podłużny szew spawalniczy.
- Warunek dostawy zależny od gatunku: Gatunek D wymaga obróbki cieplnej w temperaturze minimum 590°C, z czasem przetrzymania określonym przez normę.
Wartości wytrzymałości i obróbki cieplnej są wymogami standardowymi, a nie pomiarami dla indywidualnej przesyłki. ASTM A500/A500M-23, Sekcje 6 i 9.
Nasze zalety
- Jasne wymagania dotyczące dopasowania. Zamawianie oparte na rysunku odróżnia sześciokąt wewnętrzny od zewnętrznego i określa wymiary dopasowania. Ustanawia to mierzalne kryteria akceptacji zamiast polegania na niejednoznacznym „rozmiarze rury sześciokątnej”.
- Informacje techniczne specyficzne dla gatunku. Oddzielne tabele składu chemicznego i właściwości mechanicznych identyfikują wybrany gatunek. Specyfikacja zakupu powinna również określać ostateczny stan dostawy, aby gięcie na zimno i wszelkie późniejsze obróbki cieplne były uwzględnione przy potwierdzaniu zgodności.
- Zdefiniowana dokumentacja kontrolna. Określić wyniki analizy cieplnej, wyniki prób rozciągania i raport z kontroli w odniesieniu do zatwierdzonego rysunku profilu w zamówieniu zakupu. Inspekcja przez osoby trzecie jest dostępna, z zastrzeżeniem potwierdzenia zamówienia.
Te kontrole zakupu dotyczą uzgodnienia wymiarów specjalnych kształtów i wymagań dotyczących certyfikacji. ASTM A500/A500M-23, Sekcje 12 i 18. Dostępność inspekcji przez osoby trzecie jest podana w istniejącej specyfikacji produktu.
Obowiązujące normy
ASTM A500/A500M reguluje niniejszy opis produktu. Pozostałe poniższe normy są odniesieniami dla oddzielnie określonych zamówień; nie ustanawiają one równoważnych gatunków ani automatycznej zgodności z wieloma normami.
| System | Norma i znaczenie |
|---|---|
| ASTM | A500/A500M-23: kształtowane na zimno rury konstrukcyjne ze stali węglowej, w tym bez szwu i o specjalnych kształtach. Określić A500M przy zamawianiu zgodnie z wymaganiami SI. |
| EN | EN 10305-1:2016: bezszwowe rury precyzyjne stalowe ciągnione na zimno; zastosowanie do innych przekrojów wymaga odpowiedniej uzgodnionej specyfikacji. |
| GOST | GOST 13663-86: wymagania techniczne dla rur stalowych kształtowych; ocenić wymagany profil i wymagania dotyczące dostawy oddzielnie. |
| JIS | JIS G 3445:2025: rury stalowe węglowe do konstrukcji maszyn; ocenić gatunek, geometrię i wymagania dotyczące dostawy oddzielnie. |
| GB | GB/T 3094-2012: rury stalowe kształtowe ciągnione na zimno; również odniesione w istniejącym zestawieniu. |
Źródła: ASTM, BSI, Rosstandart, Japanese Standards Association i SAMR.
Zastosowanie
Maszyny rolnicze — sześciokątna tuleja ustalająca do połączenia ramy stacjonarnej. Profil może zapewnić lokalizację obrotową dla dopasowanego elementu. Przydatność wymaga oceny inżynierskiej kupującego pod kątem dopasowania, obciążeń i konstrukcji połączenia; jest to proponowane zastosowanie, a nie udokumentowana instalacja.
Skład chemiczny
ASTM A500/A500M-23 zawiera trzy gatunki: B, C i D. Poniższe wartości to granice analizy cieplnej w procentach masowych.
| Gatunek | C, maks. | Mn, maks.* | P, maks. | S, maks. | Cu, min.** |
|---|---|---|---|---|---|
| B | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
| C | 0.23 | 1.35 | 0.035 | 0.035 | 0.20 |
| D | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
Właściwości mechaniczne
Poniższe wymagania minimalne A500M-23 dotyczą specjalnych kształtów rurowych.
| Gatunek | Wytrzymałość na rozciąganie, min. (MPa) | Granica plastyczności, min. (MPa) | Wydłużenie na 50 mm, min. (%) |
|---|---|---|---|
| B | 400 | 315 | 23* |
| C | 425 | 345 | 21** |
| D | 400 | 250 | 23* |
![]()
![]()
![]()
![]()
![]()
![]()
P: Czy jesteś firmą handlową czy producentem?
O: Jesteśmy producentem i możemy również świadczyć usługi handlowe.
P: Jak długi jest czas dostawy?
O: Typowy czas dostawy wynosi 10-15 dni dla towarów w magazynie i 30-40 dni dla towarów nie w magazynie, w zależności od ilości zamówienia. Harmonogram dostawy jest potwierdzany z zamówieniem.
P: Czy dostarczacie próbki? Czy są one bezpłatne?
O: Próbki mogą być dostarczone bezpłatnie; kupujący ponosi koszty frachtu. Proszę potwierdzić dostępność próbek przed wysyłką.
P: Jakie są Twoje warunki płatności?
O: Dla zamówień poniżej 2000 USD płatność wynosi 100% z góry. Dla zamówień powyżej 2000 USD płatność wynosi 30% T/T z góry, a saldo płatne przed wysyłką. Warunki dla zamówień dokładnie 2000 USD są potwierdzane w ofercie.
