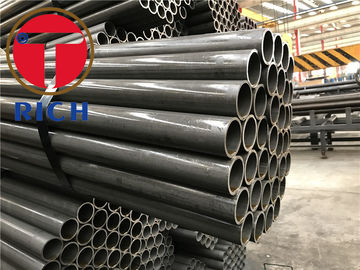

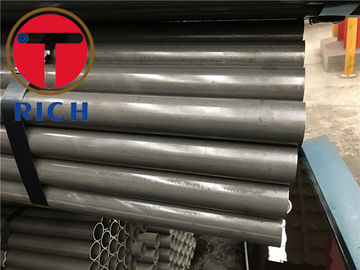

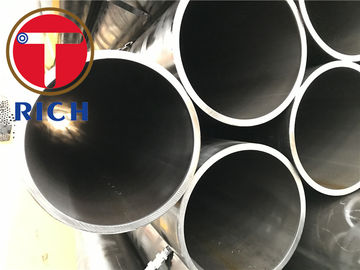

SAEJ525 DOM Stalowa rura
Szczegóły produktu
naciągnięta na stalową rurkę trzpienia
,przeciągnięta przez stalową rurkę trzpienia
Szybki szczegół:
SAE J525 Słodzone wciąganie na zimno Rury z stali niskowęglowej wygrzewane do gięcia i płomienia
Zakres rozmiarów:O.D.:30-350mm W.T.:1-15mm L: 12000mm lub Cut to Short Pieces zgodnie z określoną długością
Zastosowanie:do gięcia i płomienia, części samochodowych
Produkcja:
Rurka jest wykonana z stali walcowanej płaskiej w postaci rury, której krawędzie są połączone i stopione ze sobą spawaniem elektrycznym.przewód jest znormalizowany i poddany operacji wyciągania na zimno, która musi skutkować co najmniej 15-procentowym zmniejszeniem przekroju poprzecznego, z czego 8% polega na zmniejszeniu grubości ścian.Rury muszą być znormalizowane za pomocą metody kontrolowanej atmosferą w celu uzyskania gotowego produktu, który spełni wszystkie wymagania SAJ525.
Wymiary i tolerancje:
Tolerancje stosowane do średnicy zewnętrznej i średnicy wewnętrznej rur są przedstawione w tabeli 1.
Tolerancje mające zastosowanie do grubości ściany rur są przedstawione w tabeli 2.
Tolerancje wymiarowe mogą mieć zastosowanie tylko do dwóch z trzech wymiarów rur (OD, ID lub ściany)
Jeżeli między klientem a nami nie uzgodniono inaczej, tolerancje wymiarowe mają zastosowanie do wymiarów OD i ścian rur.
| Tabela 1 - Tolerancja średnicy zewnętrznej rur | ||
| Rury nominalne OD mm | Tolerancja OD ± mm | Tolerancja Id ± mm |
| Do dziewiątej.50 | 0.05 | 0.05 |
| Powyżej 9,50 do 15,88 włącznie | 0.06 | 0.06 |
| Powyżej 15,88 do 50,80 włącznie | 0.08 | 0.08 |
| Powyżej 50,8 do 63,50 włącznie | 0.10 | 0.10 |
| Powyżej 63,50 do 76,20 włącznie | 0.13 | 0.13 |
| Powyżej 76,20 do 100,00 włącznie | 0.15 | 0.15 |
| Tolerancja WT nie przekracza 10% | ||
| Tabela 2 - Tolerancja grubości ścian rur | |||
| Nazwa Gęstość ściany | Nominalna dawka dawkowania Przez 22 mm ± mm | Nominalna dawka dawkowania 22-48 mm ± mm | Nominalna dawka dawkowania 48-100 mm ± mm |
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 |
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 |
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.40 | - | 0.05/0.10 | 0.08/0.08 |
| 3.75 | - | 0.05/0.10 | 0.08/0.08 |
| 4.00 | - | 0.08/0.10 | 0.08/0.10 |
| 4.19 | - | 0.08/0.10 | 0.08/0.10 |
| 4.57 | - | 0.10/0.10 | 0.08/0.13 |
| 5.00 | - | 0.10/0.13 | 0.10/0.13 |
| Tabela 2 - Wymogi chemiczne | |
| Elementy | % |
| Węgiel | 0.06-0.18 |
| Mangan | 0.30 do 0.60 |
| Fosforprys | 0.040 maks. |
| Siarka | 0.050 maks. |
| Tabela 3 - WŁASNOŚCI MEKANICZNE | |
| Właściwości | Wartość |
| Siła wydajności, min. | 170 Mpa |
| Ultimate Strenth, min. | 310 Mpa |
| Wyciąganie w 50 mm, min | 35% |
| Twardość (Rockwell B),max | 65.00 |
Rury stalowe produkcyjne:
Badanie prądu drgającego i ultradźwiękowe:
Opakowanie:
-
