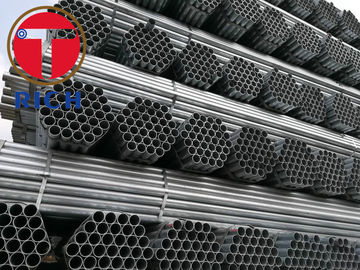

BS 1387 Standardowy Q195 SS400 Spawana galwanizowana rurka stalowa w okrągłym kształcie do zastosowań konstrukcyjnych

Spawana rura stalowa ocynkowana BS 1387 to okrągła rura ze stali węglowej przeznaczona do gwintowania, spawania i ogólnych zastosowań konstrukcyjnych. Jest powszechnie dostarczany z końcówkami gładkimi, gwintowanymi lub gwintowanymi i z powierzchnią ocynkowaną lub czarną.

Aby zamówienie było technicznie dokładne, specyfikację rury i klasę surowca należy podać osobno.BS 1387 określa wymagania dotyczące gotowych rur, podczas gdy Q195 i SS400 są oznaczeniami materiałów podstawowych odpowiednio w GB/T 700 i JIS G 3101.Nie należy ich automatycznie traktować jako gatunków zgodnych z BS 1387 bez potwierdzenia wymiarów, właściwości mechanicznych, powłoki, gwintowania i zgodności gotowej rury z testami.

Podłużny proces ERW umożliwia stabilną średnicę zewnętrzną, grubość ścianki i okrągłość podczas gwintowania, formowania rolkowego, gięcia, spawania i montażu mechanicznego. Tolerancje wymiarowe należy wybrać na podstawie zamówionej normy rury, a nie normy surowca.

BS 1387 tradycyjnie klasyfikuje rury na serie lekkie, średnie i ciężkie. Wybrana seria określa grubość ściany i masę na metr. Zastąpienie ogólnej rury konstrukcyjnej tą samą średnicą nominalną nie jest wystarczające, jeśli nie zostanie sprawdzona jej rzeczywista średnica zewnętrzna, grubość ścianki, kompatybilność gwintów oraz wymagania dotyczące próby ciśnieniowej lub szczelności.

Warstwa cynku zapewnia ofiarną ochronę podłoża stalowego. Trwałość powłoki zależy od masy cynku, ciągłości powłoki, kategorii narażenia, kondensacji, zanieczyszczenia chlorkami, ochrony krawędzi cięcia i uszkodzeń podczas zginania lub montażu.

Rura może być dostarczana z gładkimi końcami, gwintowana lub gwintowana i kielichowa. Gwinty, przygotowanie końcówek, stan powłoki i spawalność należy określić na etapie zamówienia. Powierzchnie ocynkowane należy przygotować lokalnie przed spawaniem, a dymy spawalnicze należy kontrolować za pomocą odpowiedniej wentylacji przemysłowej.

Q195 oferuje stosunkowo wysoką odkształcalność i nadaje się do lekkiej produkcji. Q235B zapewnia wyższy poziom wytrzymałości ogólnych konstrukcji spawanych. SS400 to gatunek konstrukcyjny JIS o minimalnej granicy plastyczności 245 MPa dla grubości do 16 mm. Starsza wersja Q345B zapewnia wyższą wytrzymałość, ale obecne zamówienia GB/T 1591 powinny zwykle uwzględniać gatunki z serii Q355, zamiast zakładać, że Q345B pozostaje obecnym oznaczeniem.

Częstym problemem zakupowym jest zamawianie „rury BS 1387 Q195 SS400” bez określenia, które wymagania dotyczą gotowej rury.

Specyfikację zakupu dzielimy na:

• Gotowa rura standardowa
• Gatunek stali podstawowej
• Seria wymiarowa
• Trasa produkcyjna
• Droga powlekania i masa powlekająca
• Zakończ przygotowania
• Poziom kontroli i testowania

Zapobiega to nieprawidłowemu prezentowaniu surowca Q195 lub SS400 jako automatycznego dowodu zgodności z normą BS 1387. SS400 to ogólne oznaczenie stali konstrukcyjnej zgodnie z JIS G 3101, a nie dedykowany gatunek rur BS 1387.

Kupujący często otrzymują oferty zawierające jedynie informację „ocynkowany”, bez określenia, czy materiał jest wstępnie ocynkowany, czy ocynkowany po spawaniu.

Definiujemy:

• Trasa cynkowania
• Minimalna masa lub grubość cynku
• Metoda naprawy spoiny
• Wymagania dotyczące powłok wewnętrznych i zewnętrznych
• Wymagania dotyczące napraw ciętych
• Test przyczepności powłoki
• Metoda pomiaru grubości powłoki

Pozwala to kupującemu ocenić rurę pod kątem rzeczywistego środowiska atmosferycznego, kondensacji w pomieszczeniu lub środowiska produkcyjnego, zamiast polegać na nieokreślonym ocynkowanym wykończeniu.

Nominalny rozmiar rury nie odzwierciedla bezpośrednio zmierzonej średnicy zewnętrznej. Na przykład nominalna rura z gwintem 1-calowym nie jest rurą o rzeczywistej średnicy zewnętrznej wynoszącej 25,4 mm.

Przed produkcją możemy potwierdzić:

• Rzeczywista średnica zewnętrzna
• Grubość i seria ścianek
• Rozmiar gwintu i standard gwintu
• Kompatybilność gniazd
• Tolerancja długości
• Koniec z prostotą
• Owalność
• Prostota
• Masa na metr

Zmniejsza to niedopasowanie gwintów, wycieki złączy, zakłócenia mocowania i przeróbki instalacyjne. ISO 65 podobnie traktuje rury gwintowane ze stali węglowej w oparciu o określone serie wymiarowe, a nie same wymiary nominalne w calach.

Rurę można wykorzystać do produkcji m.inłuk dachowy szklarni komercyjnej.

W przypadku tego zastosowania nabywca powinien określić średnicę zewnętrzną, grubość ścianki, drogę powłoki cynkowej, promień zgięcia, owalność po zgięciu, orientację szwu spawalniczego, minimalną granicę plastyczności oraz lokalną metodę naprawy obszarów nawierconych lub ciętych. Wstępnie ocynkowane rury Q195 nadają się do lekkich łuków, jeśli pozwala na to konstrukcja konstrukcyjna, natomiast w przypadku większych rozpiętości lub zwiększonych obciążeń wiatrem i śniegiem można wybrać gatunki o wyższej wytrzymałości.

Ostateczne wymiary rur i stopień konstrukcyjny muszą zostać zweryfikowane przez projektanta szklarni. Ten opis produktu nie zastępuje obliczeń konstrukcyjnych specyficznych dla projektu.

Poniższe wartości to typowe maksymalne wartości graniczne analizy cieplnej z przywołanych norm materiałowych. Dokładny przyrostek gatunku, praktyka odtleniania, grubość produktu i zamówiona edycja standardowa muszą być podane w zamówieniu.

Zalecane elementy kontroli obejmują:
