ASTM A53 klasa B ST52 Rurka bezszwowa i rurociąg owalny zewnętrznego wymiaru 10-420 mm

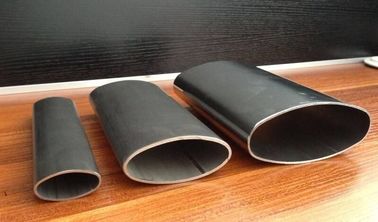

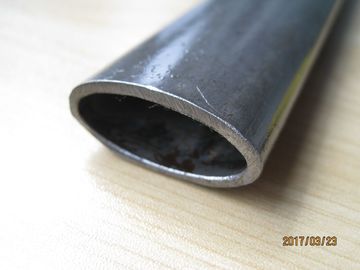

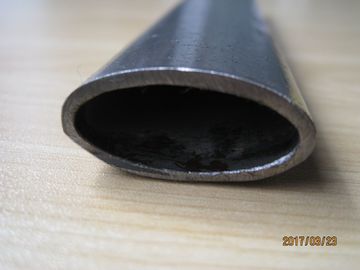

Bezszwowe owalne rury stalowe ASTM A53 i DIN 1629 ST35-ST52 to przewody puste ze stali węglowej wytwarzane w drodze produkcji bezszwowej rury, po której następuje kontrolowane ciągnięcie na zimno, walcowanie na zimno,lub precyzyjne formowanie profiliSą one odpowiednie dla elementów wymagających niższej wysokości profilu, wyższej sztywności kierunkowej, gładkiej powierzchni i bardziej efektywnego wykorzystania powierzchni instalacyjnej niż konwencjonalne okrągłe rurki.

Profile owalne, eliptyczne i płasko-stronne mogą być produkowane zgodnie z rysunkami klienta.prostotę, a symetria przekroju poprzecznego należy określić oddzielnie w zamówieniu zakupu.

Oś główna, oś mniejsza, grubość ściany, promień profilu i symetria sekcji są sprawdzane niezależnie..

W przypadku precyzyjnych zespołów zalecane rysunek zakupu powinien zawierać: główny wymiar zewnętrzny × mniejszy wymiar zewnętrzny × grubość ściany × długość.Rysunek powinien również określać dopuszczalne odchylenie oś głównej, odchylenia osiowe, skręty, prostota oraz promienie kąta lub przejścia.

Rurka owalna ma różne sekundy momentów powierzchni wokół swoich głównych i mniejszych osi.Umożliwia to projektantom ukierunkowanie rury tak, aby uzyskać większą sztywność w głównym kierunku ładowania bez zwiększania ogólnej wysokości profilu.

Ostateczna sztywność zależy od geometrii całej sekcji i powinna być zweryfikowana na podstawie zatwierdzonego rysunku, a nie szacowana na podstawie nominalnej średnicy okrągłej rury.

Wykonanie zimnego rysowania lub kontrolowanego formowania profilu może wytworzyć jednolitą powierzchnię zewnętrzną nadającą się do malowania, powlekania proszkiem, pokrywania, spawania i późniejszego obróbki.Przed produkcją należy uzgodnić szorstkość powierzchni i dopuszczalne oznakowania wzdłużne, gdy rurka jest używana jako odsłonięty element.

Profil narzędziowy, współczynnik redukcji, smarowanie i sekwencja obróbki cieplnej są kontrolowane w celu zmniejszenia nadmiernego rozrzedzania ścian na końcach głównej osi.Gęstość ściany powinna być mierzona w kilku miejscach wokół przekroju poprzecznego, a nie tylko w jednym punkcie.

Obsługa cieplna może być wybierana zgodnie z wymaganą równowagą między wytrzymałością, wydłużeniem, twardością, spawalnością i wydajnością formowania.Normalizacja ST35 lub ST45 jest zazwyczaj wybierana dla elementów wymagających dobrego formowania i spawania, natomiast ST52 jest wybierany, gdy wymagana jest większa wytrzymałość konstrukcyjna.

Profesjonalni nabywcy często zauważają, że dostawcy podają tylko "średnicę zewnętrzną" dla nieokrąglonej rury.

Każdy profil niestandardowy można kontrolować za pomocą zatwierdzonego rysunku identyfikującego:

Ta metoda kontroli zmniejsza zakłócenia montażu i niespójność pomiędzy partiami produkcji.

ASTM A53 określa spawaną i bezszwową czarną lub ocynkowaną rurę stalową i opiera się głównie na okrągłych wymiarach rur.Żadna z norm nie określa sama wszystkich wymogów wymiarowych dla owalnej sekcji formowanej na zimno.

Z tego powodu zamówienia mogą być zarządzane poprzez dwa skoordynowane wymagania: właściwości materiałowe i mechaniczne zgodnie z wybranym standardem materiału oraz ostateczna geometria owalna, tolerancje,prostotę, zakrętu, stanu powierzchni i długości zgodnie z zatwierdzonym rysunkiem lub uzgodnioną normą precyzyjnych rur.

Zapobiega to błędnemu twierdzeniu, że owalna sekcja o określonym rysunku automatycznie spełnia wszystkie wymagania wymiarowe normy rury okrągłej.

Badania mogą być wybierane w zależności od przewidywanego procesu produkcji i warunków eksploatacji.

• W przypadku zespołów spawanych priorytetem są skład chemiczny, właściwości rozciągające, spawalność i czystość powierzchni
• W przypadku giętych części sprawdza się wydłużenie, twardość, rozrzedzanie ścian i zniekształcenie przekroju
• W odniesieniu do części konstrukcyjnych związanych z bezpieczeństwem można dostarczyć badania na rozciąganie, badania na spłaszczanie, badania ultradźwiękowe lub na prąd wirusowy, sprawozdania o wymiarach i identyfikowalne liczby ciepła.

Ten plan kontroli zapobiega zbędnym badaniom, zapewniając jednocześnie weryfikację krytycznych właściwości gotowego elementu.

Bezszwowa owalna rurka stalowa ST52 może być wykorzystana do produkcji poręczy ochronnej kabiny ciągnika. Sekcja owalna zapewnia komfortową powierzchnię chwytania, zmniejsza wysunięcie z konstrukcji kabiny,i zwiększona odporność na gięcie, gdy oś główna jest ukierunkowana w kierunku głównego obciążenia.

W przypadku tego produktu rysunek zakupu powinien określać profil rur, promień gięcia, długość linii prostych między gięciami, dopuszczalne spłaszczenie po gięciu, położenie złącza spawalniczego, układ powłoki,wymiary i wymiary końcowej oprawyRurka powinna być również badana pod kątem pęknięć i nadmiernego rozrzedzania ścian po zgięciu.
