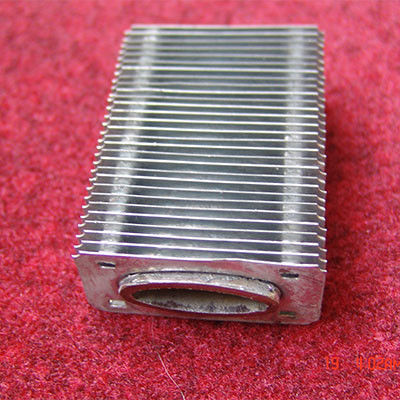

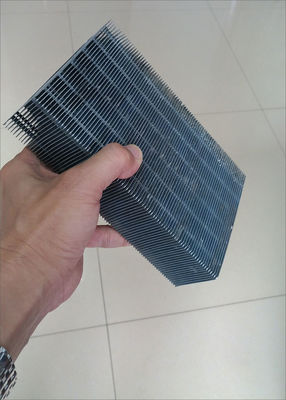

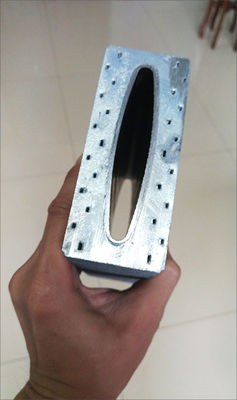

Eliptyczne płaskie spiralne żebrowane 2 mm rurki wymiennika ciepła

Rury żebrowane Eliptyczny wymiennik ciepła z płaską rurą Śrubowa rura żebrowana
Eliptyczna rura ożebrowana [1] jest elementem wymiany ciepła składającym się z eliptycznej rury podstawy i zewnętrznych żeber.Najczęstsze z nich to eliptyczne prostokątne rury żebrowane, eliptyczne eliptyczne rury żebrowane, eliptyczne okrągłe rury żebrowane, spiralne eliptyczne płaskie rury, eliptyczne rury żebrowane w kształcie litery H i tak dalej.Rury żebrowane owalnie cieszą się zainteresowaniem ze względu na ich lepszą wydajność w porównaniu do rur żebrowanych okrągłych.Obecnie eliptyczne rury żebrowane są szeroko stosowane w dziedzinach przemysłowych, takich jak rafinacja etylenu i ropy naftowej.Eliptyczna rura żebrowana jest stosowana jako wysokowydajny element wymiany ciepła w sprzęcie do wymiany ciepła.Mały opór przepływu na zewnątrz rury i wysoka sprawność wymiany ciepła sprawiają, że sprzęt do wymiany ciepła jest kompaktowy, lekki, wydajny i zminiaturyzowany.Chociaż w ich badaniach osiągnięto wiele wyników, nadal pozostaje wiele prac badawczych do wykonania.

Długość rury:Przez klienta

Wymiar przekroju rury:36 x 14 (mm x mm)

Grubość ścianki rury:2 mm

Przekrój rury płetwyWymiar: 55 X 26 (mm X mm)

Grubość podstawy płetwy:0,3 mm

Fin Pitch: 2,4 mm (416 żeber/m)

Materiał rury:10 # (rura chińska)

Materiał płetwy:SPCC

Funkcja:

(1) W porównaniu z rurami ożebrowanymi o przekroju okrągłym, eliptyczne rury ożebrowane są łatwiejsze do osiągnięcia zwartego układu, co zmniejsza całkowitą objętość całego wymiennika ciepła, a tym samym zmniejsza zajmowaną powierzchnię.
(2) Ze względu na charakterystykę kształtu eliptycznej rury żebrowanej opór po stronie powietrza jest mały, a współczynnik przenikania ciepła między płynami jest zwiększony;opór cieplny w rurze jest stosunkowo niewielki, co zwiększa przenoszenie ciepła płynu w rurze.
(3) Powierzchnia wymiany ciepła eliptycznej rury ożebrowanej jest większa niż okrągłej rury o tym samym polu przekroju.Dzieje się tak, ponieważ obwód wymiany ciepła eliptycznej rury jest stosunkowo długi przy tym samym polu przekroju poprzecznego.
(4) Najczęściej stosowaną eliptyczną rurą płetwową jest prostokątna stalowa płetwa, która ma wysoką wytrzymałość, a rura podstawowa nie nadaje się do zamrażania i pękania w zimie i ma długą żywotność.
(5) Ponieważ eliptyczna rura ożebrowana może być ułożona w bardziej zwarty sposób, przedni rząd rur ma większy wpływ na tylny rząd.Rozstaw lamel tylnego rzędu rur można zwiększyć, aby zmniejszyć opór przepływu na zewnątrz rury, ale liczba rzędów rur nie powinna być zbyt duża..
