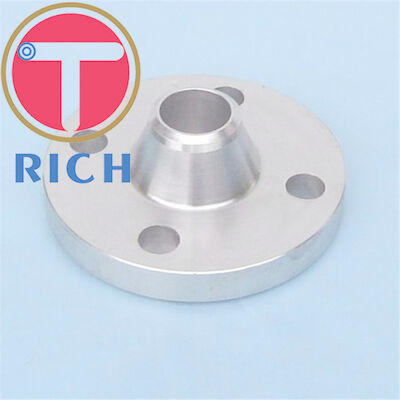

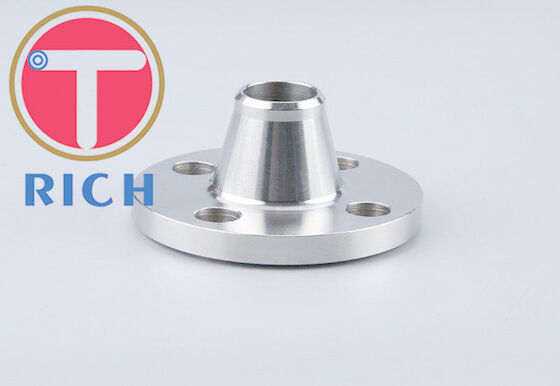

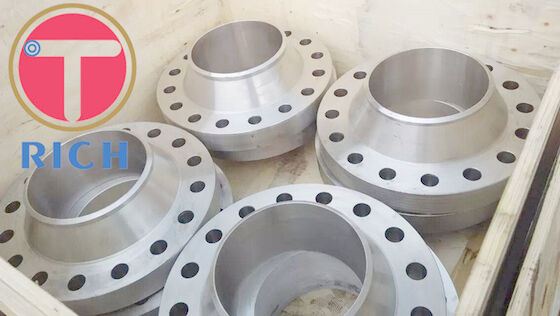

ANSI ASME B16.5 B16.47 Niestopowy kołnierz z długą szyjką spawaną

ANSI ASME B16.5 B16.47 KOŁNIERZE DŁUGIE SPAWANE SZYJKI KOŁNIERZ LWN

Długie spawane szyjki(LWN), również powszechnie określane jako Dysze, są zwykle wykonywane z kwadratowymi cięciami w celu zastąpienia rury, a nie do przyspawania do rury.Z tego powodu długie szyjki spawów nie mają otworów planowych.Typowy kołnierz szyjki do przyspawania ma przygotowanie do spawania na końcu szyjki, aby przyspawać do odpowiedniej rury, podczas gdy kołnierze z długą szyjką lub „dysze” są cięte pod kątem prostym na końcach w celu wykorzystania w zbiorniku lub alternatywnym montażu .Zaplanowane otwory dla zwykłych kołnierzy z długą szyjką spawaną (z wyłączeniem ciężkich beczek) są takie same jak nominalne rozmiary kołnierzy.Na przykład w 2-calowej LWN rozmiar otworu również będzie wynosił 2,00 cala.

STANDARDOWE SPECYFIKACJE DŁUGIEGO KOŁNIERZA SPAWANEGO

• Rodzaj Długi kołnierz do przyspawania (RFLWN)
• Rozmiar ½ ”(15 NB) do 48 ″ (1200 NB)
• Klasa 150 funtów, 300 funtów, 600 funtów, 900 funtów, 1500 funtów, 2500 funtów, Norma DIN ND-6,10, 16, 25, 40 itp.
• HAŁAS DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
• BS BS4504, BS4504, BS1560, BS10
• Formalnie SORF, WNRF, BLRF, SWRF, złącze LAP, gwintowane, redukcyjne, okulary itp
• Standard ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820
• Powlekanie / obróbka powierzchni Farba antykorozyjna, czarna farba olejna, żółta przezroczysta, ocynkowana, ocynkowana ogniowo i na zimno
• Rodzaj połączenia Złącze typu pierścieniowego, twarz łączona na zakładkę, podniesiona twarz, płaska twarz, duża męsko-żeńska, mała męsko-żeńska, duża, język i rowek, mały język i rowek
• Typ czoła kołnierza Płaska powierzchnia (FF), podniesiona powierzchnia (RF), złącze pierścieniowe (RJT)
• Wymiary ANSI B16.5, ANSI B16.47 seria A i B, MSS SP44, ASA, API-605, AWWA, rysunki niestandardowe
• Uszczelka Brak fumigacji lub fumigacji sklejki / palety drewnianej lub skrzynki
• Użycie / aplikacje Pola naftowe, statki przybrzeżne, systemy wodne, przemysł stoczniowy, gaz ziemny, energia elektryczna, projekty rur itp.

MATERIAŁY, NORMY I GATUNKI DŁUGIEGO KOŁNIERZA SPAWANEGO

• Kołnierz ze stali nierdzewnej z długą szyjką spawaną ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
• Kołnierz z długą szyjką spawaną ze stali dwustronnej ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• Kołnierz z długim spawanym kołnierzem Super Duplex ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• Kołnierz z długą szyjką spawaną ze stopów niklu ASTM SB564, SB160, SB472, SB162 - Nikiel 200 (UNS nr N02200), Nikiel 201 (UNS nr N02201), Monel 400 (UNS nr N04400), Monel 500 (UNS nr N05500), Inconel 800 (UNS nr . N08800), Inconel 825 (UNS nr N08825), Inconel 600 (UNS nr N06600), Inconel 625 (UNS nr N06625), Inconel 601 (UNS nr N06601), Hastelloy C 276 (UNS nr N10276), Stop 20 (UNS nr N08020)
• Kołnierz z długą szyjką spawaną ze stopów miedzi ASTM SB 61, SB62, SB151, SB152 - UNS nr C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS nr C 10100, 10200, 10300, 10800, 12000, 12200
• Kołnierz ze stopu z długą szyjką spawaną STOP 20, STOP C, STOP C276, STOP B2
• Kołnierz z długim kołnierzem ze stali niskotemperaturowej ASTM A350 LF2, LF3, LF6
• Kołnierz z długą szyjką spawaną o wysokiej wydajności ASTM A694 F42, F52, F60, F65, F70
• Kołnierz z długą szyjką spawaną ze stali węglowej ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706
• Kołnierz z długą szyjką spawaną ze stali stopowej ASTM / ASME A / SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91
