| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Torich |
| Orzecznictwo: | IS09001 ISO14001 TS16949 |
| Numer modelu: | JIS G3472 |
| Minimalne zamówienie: | 8 ton lub 5 ton |
| Cena: | negotiable |
| Szczegóły pakowania: | W pakietach |
| Czas dostawy: | 5-8 tygodni dni |
| Zasady płatności: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Możliwość Supply: | 60000 ton rocznie |
| Materiał: | JEST G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, | OD: | 12-127mm |
|---|---|---|---|
| Długość: | 12 m maks | Podanie: | stalowa rura konstrukcji samochodu |
| High Light: | Rura spawana samochodowa STAM290GA,rura spawana samochodowa STAM340G,rura spawana samochodowa ze stali węglowej |
||

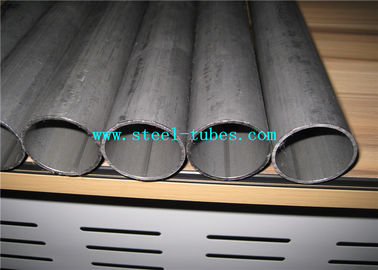

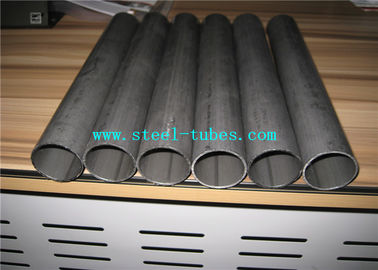

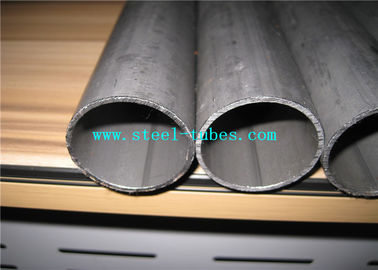

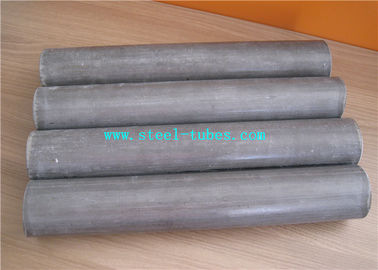

JIS G3472 STAM290GA STAM340G Spawana rura ze stali węglowej do samochodów
Średnica zewnętrzna:15,0 mm do 127,0 mm włącznie
Grubość ściany: 1,0 mm do 7,0 mm włącznie
Podanie: Cele konstrukcyjne samochodów
solrade: JIS G3472 STAM290GA, STAM 290 GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
JIS G3472 ERW Rura stalowa konstrukcji samochodowej Tabela składu chemicznego:
| Gatunek stali | Skład chemiczny% | ||||
| do | Si | Mn | P. | S | |
| STAM 290GA | 0,12 maks. | 0,35 maks. | 0,60 maks. | 0,035 maks. | 0,035 maks. |
| STAM 290 GB | |||||
| STAM 340G | 0,20 maks. | 0,35 maks. | 0,60 maks. | 0,035 maks. | 0,035 maks. |
| STAM 390G | 0,25 maks. | 0,35 maks. | 0,30 ~ 0,90 | 0,035 maks. | 0,035 maks. |
| STAM 440G | 0,25 maks. | 0,35 maks. | 0,30 ~ 0,90 | 0,035 maks. | 0,035 maks. |
| STAM 440H | |||||
| STAM 470G | 0,25 maks. | 0,35 maks. | 0,30 ~ 0,90 | 0,035 maks. | 0,035 maks. |
| STAM 470H | |||||
| STAM 500G | 0,30 maks. | 0,35 maks. | 0,30 ~ 1,00 | 0,035 maks. | 0,035 maks. |
| STAM 500H | |||||
| STAM 540H | 0,30 maks. | 0,35 maks. | 0,30 ~ 1,00 | 0,035 maks. | 0,035 maks. |
JIS G3472 ERW Rura stalowa konstrukcji samochodowej Tabela właściwości mechanicznych:
| Stopień | Przeznaczenie | Wytrzymałość na rozciąganiekgf /? | Siła plastyczności kgf /? |
Wydłużenie(1)% Próbka nr 1 Próbka nr 2 Próbka | Test płomienia(2) |
| Rozmiar rozszerzanej części dzwonowej (D: zewnętrzna średnica rury) | |||||
| {N /?} | {N /?} | Kierunek wzdłużny | |||
| Klasa G. | STAM 290GA | 30 minut. | 18 min. | 40 min. | 1,25 D |
| {294} min. | {177} min. | ||||
| STAM 290 GB | 30 minut. | 18 min. | 35 min. | 1,20 D | |
| {294} min. | {177} min. | ||||
| STAM 340G | 35 min. | 20 minut. | 35 min. | 1,20 D | |
| {343} min. | {196} min. | ||||
| STAM 390G | 40 min. | 24 min. | 30 minut. | 1,20 D | |
| {392} min. | {235} min. | ||||
| STAM 440G | 45 min. | 31 min. | 25 min. | 1.15 D | |
| {441} min. | {304} min. | ||||
| STAM 470G | 48 min. | 33 min. | 22 min. | 1.15 D | |
| {471} min. | {324} min. | ||||
| STAM 500G | 51 min. | 36 min. | 18 min. | 1.15 D | |
| {500} min. | {353} min. | ||||
| Klasa H. | STAM 440H | 45 min. | 36 min. | 20 minut. | 1.15 D |
| {441} min. | {353} min. | ||||
| STAM 470H | 48 min. | 42 min. | 18 min. | 1.10 D | |
| {471} min. | {412} min. | ||||
| STAM 500H | 51 min. | 44 min. | 16 min. | 1.10 D | |
| {500} min. | {431} min. | ||||
| STAM 540H | 55 min. | 49 min. | 13 min. | 1,05 D | |
| {539} min. | {481} min. |
Rura stalowa JIS G3472 Wymiar Stół:
| Określony na zewnątrzdia. | Określona grubość ścianki(mm) | ||||||||||||||
| (mm) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0,435 | 0,564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0,755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0,446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0,996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0,716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0,76 | 0,906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2,97 | - | - | - |
| 35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
| 50.8 | - | 1.47 | 1,94 | 2.41 | 2,75 | 3.08 | 3.31 | 3.43 | - | 3,97 | 4.08 | 4.63 | - | - | 6.63 |
| 54 | - | 1.56 | 2.07 | - | 2,93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3,87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4,88 | - | 5.31 | - | - | - | - |
| 68.9 | - | - | 2,66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - | |||||
