| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TORICH |
| Orzecznictwo: | ISO 9001,ISO 14001,TS 16949 |
| Numer modelu: | GB / 14975 |
| Minimalne zamówienie: | 1 Ton |
| Cena: | negotiable |
| Szczegóły pakowania: | W przypadku ze sklejki, w drewnianym pudełku. |
| Czas dostawy: | 30 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 30000 ton / rok |
| słowo kluczowe: | Rury ze stali nierdzewnej bez szwu dla struktury | typu: | Rury bez szwu ze stali nierdzewnej |
|---|---|---|---|
| powierzchni: | Polskie | materiał: | 304 316 |
| kształt: | Okrągłe | Długość: | 4-12M |
| ŚREDNICY ZEWNĘTRZNEJ: | 5-450 mm | WT: | 0,5-50 mm |
| High Light: | stainless steel round tube,stainless tube steel |
||

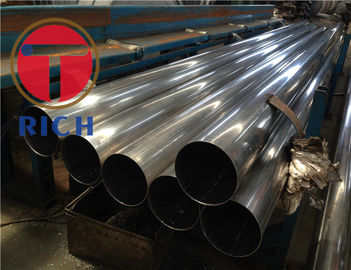

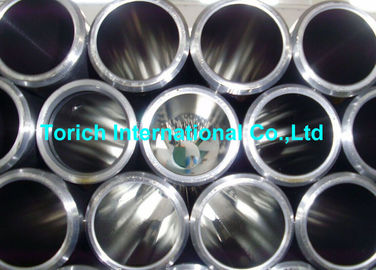

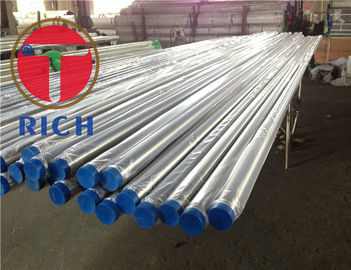

TORICH GB / T 14975 Bezszwowe rury ze stali nierdzewnej do konstrukcji
Tabela 1 Tolerancja nominalnej średnicy zewnętrznej i grubości ścianki Jednostka: mm
| Rura stalowa gorącokąta (wytłaczanie , rozszerzanie) | Ciągniona na zimno (rolowana) stalowa rura | ||||||
| Diamension | Tolerancja | Diamension | Tolerancja | ||||
| Zwykły poziom PA | Komputer wysokiego poziomu | Zwykły poziom PA | Komputer wysokiego poziomu | ||||
Nominalna średnica zewnętrzna re | <76,1 | ± 1,25% D | ± 0,60 | Nominalna średnica zewnętrzna re | <12.7 | ± 0,30 | ± 0,10 |
| 76,1 ~ <139,7 | ± 0,80 | 12,7 ~ <38.1 | ± 0,30 | ± 0,15 | |||
| 139,7 ~ <273.1 | ± 1,5% D | ± 1,20 | 38,1 ~ <88,9 | ± 0,40 | ± 0,30 | ||
| 88,9 ~ <139,7 | ± 0,9% D | ± 0,40 | |||||
| 273,1 ~ <323,9 | ± 1,60 | 139,7 ~ <203,2 | ± 0,80 | ||||
| 203,2 ~ <219,1 | ± 1,10 | ||||||
| ≥ 323,9 | ± 0,6% D | 219,1 ~ <323,9 | ± 1,60 | ||||
| ≥ 323,9 | ± 0,5% D | ||||||
Nominalne cienkie ścianki S | Cała grubość ścianki | + 15% S -12,52% S | ± 12,5% S | Nominalne cienkie ścianki S | Cała grubość ścianki | + 12,5% S -10% S | ± 10% S |
Tabela 2 Tolerancja minimalnej grubości ścianki Jednostka: mm
| Metoda produkcji | Diamension | Tolerancja | |
| Zwykły poziom PA | Komputer wysokiego poziomu | ||
Rura stalowa gorącokąta (wytłaczanie , rozszerzanie) WH | S min <15 | + 27,5% S min 0 | + 25% S min 0 |
| S min ≥15 | + 35% S min 0 | ||
Ciągniona na zimno (rolowana) stalowa rura toaleta | Cała grubość ścianki | + 22% S 0 | + 20% S 0 |
Tabela 3 Klasa i składnik chemiczny
| Nie. | Unified Digital Code | Stopień | Składnik chemiczny (frakcja wysokiej jakości) /% | |||||||||
| do | Si | Mn | P | S | Ni | Cr | Mo | Cu | N | |||
| 1 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,040 | 0,030 | 8.00 ~ 10.00 | 17:00 ~ 19,00 | - | - | 0.10 |
| 2 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,040 | 0,030 | 8,00 ~ 11,00 | 18.00 ~ 20.00 | - | - | - |
| 3 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,040 | 0,030 | 8,00 ~ 12,00 | 18.00 ~ 20.00 | - | - | - |
| 4 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,040 | 0,030 | 8,00 ~ 11,00 | 18.00 ~ 20.00 | - | - | 0,10 ~ 0,16 |
| 5 | S30478 | 06Cr19Ni9NbN | 0,08 | 1,00 | 2.50 | 0,040 | 0,030 | 7,50 ~ 10,50 | 18.00 ~ 20.00 | - | - | 0,15 ~ 0,30 |
| 6 | S30453 | 022Cr19Ni10N | 0,030 | 1,00 | 2,00 | 0,040 | 0,030 | 8,00 ~ 11,00 | 18.00 ~ 20.00 | - | - | 0,10 ~ 0,16 |
| 7 | S30908 | 06Cr23Ni13 | 0,08 | 1,00 | 2,00 | 0,040 | 0,030 | 12,00 ~ 15,00 | 22,00 ~ 24,00 | - | - | - |
| 8 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,040 | 0,030 | 19,00 ~ 22.00 | 24,00 ~ 26,00 | - | - | - |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 0,02 | 0,80 | 1,00 | 0,030 | 0,010 | 17,50 ~ 18,50 | 19,50 ~ 20,50 | 6,00 ~ 6,50 | 0,50 ~ 1,00 | 0,18 ~ 0,22 |
| 10 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,040 | 0,030 | 10,00 ~ 14,00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | - | - |
| 11 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,040 | 0,030 | 10,00 ~ 14,00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | - | - |
Tabela 4 Właściwości techniczne
| Nie. | Numer seryjny | Stal Stopień | Właściwości techniczne | Twardość | ||
wytrzymałość na rozciąganie R m / MPa | wytrzymałość na wydłużanie R p0,2 / MPa | wydłużenie po złamaniu A / % | HBW / HV / HRB | |||
| ≥ | ≤ | |||||
| 1 | S30210 | 12Cr18Ni9 | 520 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 2 | S30438 | 06Cr19Ni10 | 520 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 3 | S30403 | 022Cr19Ni10 | 480 | 175 | 35 | 192HbW / 200HV / 90HRB |
| 4 | S30458 | 06Cr19Ni10N | 550 | 275 | 35 | 192HbW / 200HV / 90HRB |
| 5 | S30478 | 06Cr19Ni9NbN | 685 | 345 | 35 | - |
| 6 | S30453 | 022Cr19Ni10N | 550 | 245 | 40 | 192HbW / 200HV / 90HRB |
| 7 | S30908 | 06Cr23Ni13 | 520 | 205 | 40 | 192HbW / 200HV / 90HRB |
| 8 | S31008 | 06Cr25Ni20 | 520 | 205 | 40 | 192HbW / 200HV / 90HRB |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 655 | 310 | 35 | 220HbW / 230HV / 96HRB |
| 10 | S31608 | 06Cr17Ni12Mo2 | 520 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 11 | S31603 | 022Cr17Ni12Mo2 | 480 | 175 | 35 | 192HbW / 200HV / 90HRB |
| 12 | S31609 | 07Cr17Ni12Mo2Ti | 515 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 13 | S31668 | 06Cr17Ni12Mo2N | 530 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 14 | S31653 | 022Cr17Ni12Mo2N | 550 | 245 | 40 | 192HbW / 200HV / 90HRB |
| 15 | S31658 | 06Cr17Ni12Mo2N | 550 | 275 | 35 | 192HbW / 200HV / 90HRB |
| 16 | S31688 | 06Cr18Ni12Mo2Cu2 | 520 | 205 | 35 | - |
| 17 | S31683 | 022Cr18Ni14Mo2Cu2 | 480 | 180 | 35 | - |
| 18 | S31782 | 015Cr21Ni26Mo5Cu2 | 490 | 215 | 35 | 192HbW / 200HV / 90HRB |
Tabela 5 Badanie pozycji i ilość próbek rur stalowych
| Numer | Testowanie przedmiotów | Liczba próbek |
| 1 | Skład chemiczny | 1 próbka z każdego pieca |
| 2 | Próba rozciągania | 1 próbka z każdej z dwóch stalowych rurek na każdej partii |
| 3 | Test twardości | 1 próbka z każdej z dwóch stalowych rurek na każdej partii |
| 4 | Testowanie ultradźwiękowe | WSZYSTKO |
| 5 | Test hydrauliczny | WSZYSTKO |
