| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TORICH |
| Orzecznictwo: | ISO 9001-2008 ISO 14001 TS 16949 DNV TUV |
| Numer modelu: | EN10305-2 |
| Minimalne zamówienie: | 5 TON |
| Cena: | 800-950 USD/ton |
| Szczegóły pakowania: | Ochrona przed olejem, w pakietach heksagonalnych lub na życzenie klienta |
| Czas dostawy: | dni robocze 5-8 tygodni |
| Możliwość Supply: | 60000 ton rocznie |
| materiał: | Stal węglowa | Gatunek stali: | E155 E195 E235 E275 E355 |
|---|---|---|---|
| Zakres rozmiarów: | JA . D.: 30 -650 mm. T. : 1 - 50 mm L: maks. 12000 mm | kształt: | Okrągłe |
| Metody produkcji: | Narysowany na trzpieniu (DOM) | Metoda obróbki cieplnej: | Cc + LCc + SR + Ad + N |
| standardowe: | EN10305-2 | Uwaga: | Dostępna jest również specjalna stalowa gatunek, zgodnie z życzeniem klienta |
| MTC: | EN10204 3.1B | aplikacji: | Cylindry hydrauliczne |
| Produkcja: | ID honed, Skiving Roller Burnish | Certyfikat: | TS16949 |
| High Light: | szlifowane cylindra hydraulicznego,Hydrauliczny Cylinder rury |
||

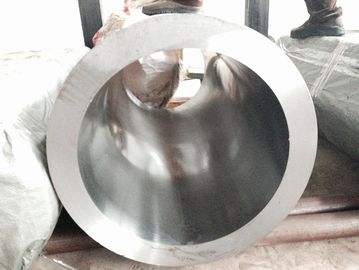

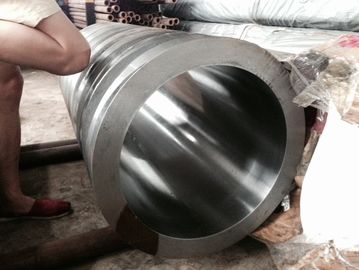

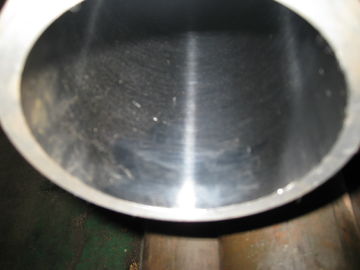

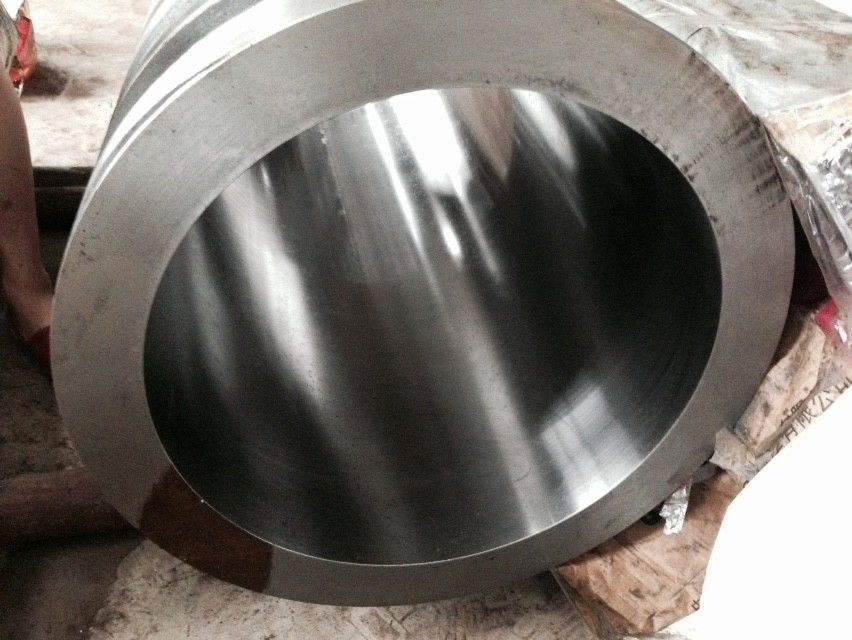

Szlifowana rura hydrauliczna z precyzyjnie spawaną stalą ciągnioną na zimno EN10305-2
Rura cylindryczna hydrauliczna DOM do cylindrów olejowych i pnuematycznych o gatunku stali E155 E195 E235 E275 E355
EN10305-2 Zgrzewane precyzyjnie ciągnione na zimno rury stalowe
Honing, Skiving, Roller Burnish
Aplikacje:
dla przemysłu samochodowego
do użytkowania maszyn
Rura cylindra olejowego
Amortyzator motocyklisty
Cylinder wejściowy automatycznego amortyzatora
Cylindry teleskopowe
Zakres wielkości:
ID .: 20-650mm WT: 1-50mm L: max12000mm
Klasa stali:
E155, E195, E235, E275, E355. S45C
Komponenty stalowe i chemiczne
| Klasa stali | do | Si | Mn | P | S | |
| Nazwa stali | Numer stali | maks | maks | maks | maks | maks |
| E155 | 1,0033 | 0,11 | 0,35 | 0,70 | 0,025 | 0,025 |
| E195 | 1,0034 | 0,15 | 0,35 | 0,70 | 0,025 | 0,025 |
| E235 | 1.0308 | 0.17 | 0,35 | 1,20 | 0,025 | 0,025 |
| E275 | 1.0225 | 0,21 | 0,35 | 1,40 | 0,025 | 0,025 |
| E355 | 1.0580 | 0,22 | 0,35 | 1,60 | 0,025 | 0,025 |
Metoda obróbki cieplnej:
+ Cc, + LCc, + SR, + Ad, + N
Uwaga: Dostępna jest również specjalna stalowa gatunek, zgodnie z życzeniem klienta.
Przy wysyłaniu zapytania proszę podać rodzaj stali i obróbkę cieplną.
Do stosowania:
Metody testowe:
Próba rozciągania
Test spłaszczania
Test rozszerzania dryfu
Kontrola wymiarów
Pomiar chropowatości
Badanie wizualne
Testy nieniszczące
za. Sprawdź pod kątem niedoskonałości wzdłużnych-
- Test prądów wirowych - EN10246-3, poziom E3
- badania ultradźwiękowe - EN10246-7, poziom U3
b. Szczelność
- Badania nieniszczące w celu sprawdzenia szczelności przeprowadza się zgodnie z EN10246-1
EN10305 Składa się z następujących części pod ogólnym tytułem "Rury stalowe do zastosowań precyzyjnych - Warunki techniczne dostawy"
Część 1: Rury bez szwu ciągnione na zimno
Część 2: Spawane rury ciągnione na zimno
Część 3: Zgrzewane rurki o zimnej wielkości
Część 4: Rury bez szwu ciągnione na zimno dla hydraulicznych i pneumatycznych systemów energetycznych
Część 5: Spawane i zimne kwadratowe i prostokątne rury
Część 6: Spawane rury ciągnione na zimno dla hydraulicznych i pneumatycznych systemów energetycznych
Odniesienia normatywne:
EN10002-1, Materiały metalowe - Próba rozciągania - Część 1: Metoda badania w temperaturze otoczenia
EN10020, Definicja i klasyfikacja gatunków stali
EN10021, Ogólne wymagania techniczne dotyczące dostaw wyrobów stalowych i żelaznych
EN10027-1, Systemy oznaczania stali - Część 1: Nazwy stalowe, podstawowe symbole
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne
EN10052, Słownictwo terminów obróbki cieplnej dla produktów zawierających żelazo.
EN10204, Wyroby metalowe - Rodzaje dokumentów kontroli
EN10233, Materiały metalowe - Rura - Test spłaszczania
EN10234, Materiały metalowe - Rurka - Test rozszerzania się dryfu
EN10246-1, Badania nieniszczące rur stalowych - Część 1: Automatyczne badania elektromagnetyczne bez szwu i spawanych (wykonanych ze spągiem łukowym) rur ze stali ferromagnetycznych do weryfikacji szczelności hydraulicznej
EN10246-3, Badania nieniszczące rur stalowych - Część 3: Automatyczne badania prądów wirowych w rurach stalowych bez szwu i spawanych (z wyjątkiem spawanych łukiem krytym) w celu wykrywania niedoskonałości
EN10246-5, Badania nieniszczące rur stalowych - Część 5: Automatyczne badania pełnych magnetycznych obwodowych przetworników / strumieni w rurach ze stali ferromagnetycznych bez szwu i spawanych (łuk spawalny z pochłanianym łukiem elektrycznym) do wykrywania niedoskonałości wzdłużnych
EN10246-7, Badania nieniszczące rur stalowych - Kwalifikacje i kompetencje personelu przeprowadzającego badania nieniszczące na poziomie 1 i 2.
EN ISO377, Stal i wyroby stalowe - Lokalizacja i przygotowanie próbek i części do badań mechanicznych (ISO 377: 1997)
EN ISO 2566-1, Stal - Przekształcenie wartości wydłużenia - Część 1: Stale węglowe i niskostopowe (EN102566-1: 1984)
EN 10168, Produkty z żelaza i stali - Dokumenty kontrolne - Wykaz informacji i opis
ENV10220, Rury stalowe bezszwowe i spawane - Wymiary i masy na jednostkę długości
EN10266, Rury stalowe, kształtki i kształtowniki zamknięte - Definicje i symbole stosowane w normach dotyczących produktów
EN ISO 4287, Dane geometryczne produktu (GPS) - Tekstura powierzchni: Metoda profilu - Warunki, definicja i parametry tekstury powierzchni (ISO 4287: 1997)
