| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | Torich |
| Orzecznictwo: | ISO9001:2008, ISO14001:2008, TS16949 |
| Numer modelu: | Standard: ASTM A688 |
| Minimalne zamówienie: | 1 tony |
| Szczegóły pakowania: | W wiązkach z opakowania zdatny do żeglugi |
| materiał: | Inconel Tube Austenitic Stainless Steel | Gatunek: | TP304, TP316 |
|---|---|---|---|
| typu: | Bez szwu i spawane | Produkcja: | Zimne wykończenie i spawanie |
| High Light: | inconel 718 tube,inconel 601 tube |
||

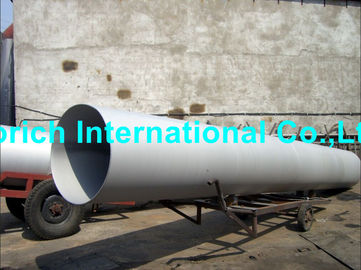

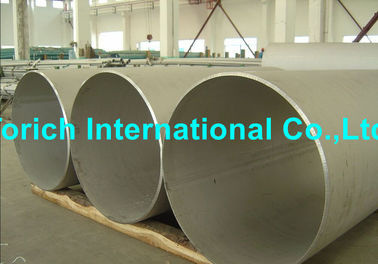

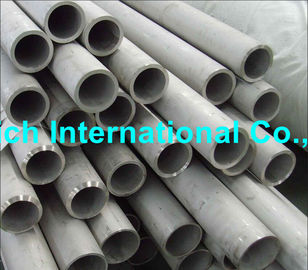

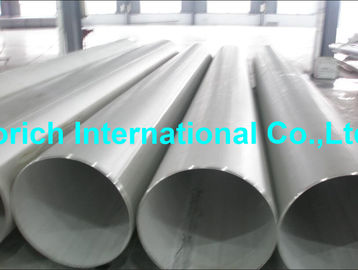

ASTM A688 Zgrzewane rurki podgrzewane ze stali nierdzewnej ze stali nierdzewnej
Zakres rozmiarów: OD: 4,0-230 mm WT: 1-30 mm L: zgodnie z wymaganiami klienta
| Wymagania mechaniczne | |||||||||
| Stopień: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, maks | 0,08 | 0,035 | 0,035 | 0,080 | 0,035 | 0,035 | 0,035 | 0,08 | 0,080 |
| Mn, maks | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 11,5-14,5 | 2,00 |
| P, maks | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,060 | 0,045 |
| S, maks | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
| Si, max | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Ni | 18,0-20,0 | 18,0-20,0 | 18,0-20,0 | 16,0-18,0 | 16,0-18,0 | 16,0-18,0 | 16,0-18,0 | 17,0-19.0 | 18,0-20,0 |
| Cr | 8,0-11,0 | 8.0-13.0 | 8.0-12.0 | 11,0-14,0 | 10,0-14,0 | 11,0-14,0 | 11,0-14,0 | 2.3-3.7 | 8,0-18,0 |
| Mo | ... | ... | ... | 2,00-3.00 | 2,00-3.00 | 2,00-3.00 | 2,00-3.00 | ... | ... |
| Azot | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| Miedź | ... | ... | ... | ... | ... | ||||
| Stopień: | TP316N | ... | ... | ... | ... |
| UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, maks | 0,070 | 0,030 | 0,020 | 0,020 | 0,020 |
| Mn, maks | 2,00 | 2,00 | 2,00 | 1,00 | 2,0-4,0 |
| P, maks | 0,045 | 0,040 | 0,030 | 0,030 | 0,030 |
| S, maks | 0,030 | 0,030 | 0,010 | 0,100 | 0,005 |
| Si, max | 4,8-6,0 | 1,00 | 0,50 | 0,80 | 0,50 |
| Ni | 9,58,0 | 20,0-22,0 | 24,0-26,0 | 19,5-20,5 | 21,0-23,0 |
| Cr | 19,0-22,0 | 23,5-25.5 | 19,0-21.0 | 17,5-18,5 | 24,0-25.0 |
| Mo | 0,30-1,50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Azot | ... | ... | ... | ... | 0,45-0,55 |
| Miedź | ... | ... | ... | 0,30-0,60 |
| Wymagania Tensil | ||||||||
| Stopień i UNS | Wytrzymałość na rozciąganie min ksi [Mpa] | Granica plastyczności min ksi [Mpa] | Wydłużenie w 2 lub 50 mm min% | |||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | |||||
| 304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | |||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
| 304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | |||||
| 304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | |||||
| N08367 t <0,187 | 100 [690] | 45 [310] | 30 | |||||
| N08367 t> 0,187 | 95 [655] | 45 [310] | 30 | |||||
| N08926 | 94 [650] | 45 [310] | 35 | |||||
| S31254 t≤0,187 | 100 [690] | 45 [310] | 35 | |||||
| S21254 t> 0,187 | 95 [655] | 45 [310] | 35 | |||||
| S32654 | 120 [825] | 65 [450] | 40 | |||||
| Dopuszczalne zmiany wymiarów | |||||||||
| Grupa | Rozmiar, średnica zewnętrzna, w (mm) | Dopuszczalne warianty średnicy zewnętrznej, w. [Mm] | Dopuszczalne zmiany w WT,% | Możliwe zmiany długości cięcia w [mm] Powyżej | |||||
| 1 | Do 1/2 (12,7), bez wyj | ± 0,005 [0,13] | ± 15 | 1/8 [3] | 0 | ||||
| 2 | 1/2 do 1 1/2 (12,7 do 38,1 bez | ± 0,005 [0,13] | ± 10 | 1/8 [3] | 0 | ||||
| 3 | 1 1/2 do 3 1/2 (38,1 do 88,9 bez | ± 0,010 [0,25] | ± 10 | 3/16 [5] | 0 | ||||
| 4 | 3 1/2 do 5 1/2 (88,9 do 139,7 bez | ± 0,015 [0,38] | ± 10 | 3/16 [5] | 0 | ||||
| 5 | 5 1/2 do 5 1/2 (139,7 do 230,2 wył | ± 0,030 [0,76] | ± 10 | 3/16 [5] | 0 | ||||
