Materiał rur na bazie: | ASTM A213 304 316 | Standard: | ASTM |
---|---|---|---|
płetwa: | glin | Podanie: | wymiennik ciepła |
Stop czy nie: | Niestopowe | Drugorzędny lub nie: | Nieśrednie |
High Light: | astm a213 żebrowane rury ze stali nierdzewnej,304 żebrowane rury ze stali nierdzewnej,316 żebrowane rury ze stali nierdzewnej |

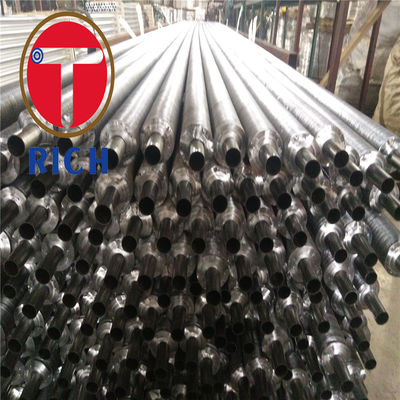

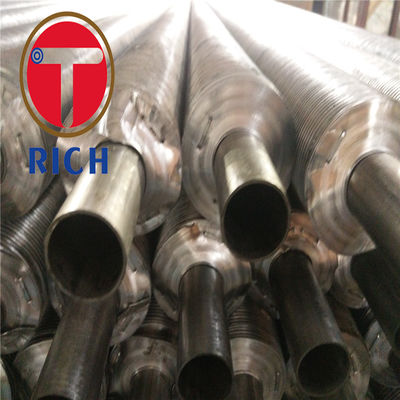

ASTM A213 304 316 Złącze rurki płetwy rura płetwa chłodnica powietrza rura żebrowana wymiennik ciepła rura ze stali nierdzewnej
Rury ożebrowane są używane w zastosowaniach polegających na przenoszeniu ciepła z gorącego płynu do zimniejszego płynu przez ściankę rury.Szybkość, z jaką może nastąpić takie przenoszenie ciepła, zależy od trzech czynników: (1) różnicy temperatur między dwoma płynami;(2) współczynnik przenikania ciepła pomiędzy każdym z płynów a ścianą rury;oraz (3) pole powierzchni, na które wystawiony jest każdy płyn.W przypadku rur nieosłoniętych (nieożebrowanych), których powierzchnia zewnętrzna nie jest znacznie większa niż powierzchnia wewnętrzna, płyn o najniższym współczynniku przenikania ciepła będzie dyktować całkowitą szybkość przenikania ciepła.Gdy współczynnik przenikania ciepła płynu wewnątrz rury jest kilka razy większy niż płynu na zewnątrz rury (na przykład pary wewnątrz i oleju na zewnątrz), ogólną szybkość wymiany ciepła można znacznie poprawić poprzez zwiększenie zewnętrznej powierzchni rury.Z matematycznego punktu widzenia, iloczyn współczynnika przenikania ciepła płynu zewnętrznego pomnożony przez pole powierzchni zewnętrznej jest bardziej zbliżony do iloczynu współczynnika przenikania ciepła płynu wewnętrznego pomnożonego przez pole powierzchni wewnętrznej.
Materiał rury bazowej:SA192 SMLS 31,8mmOD*2,9mmTHK*7260mmLG
Materiał płetwy:CS;FPM67fins X 1,5 mm THK x 75 mm W x 160 mm H

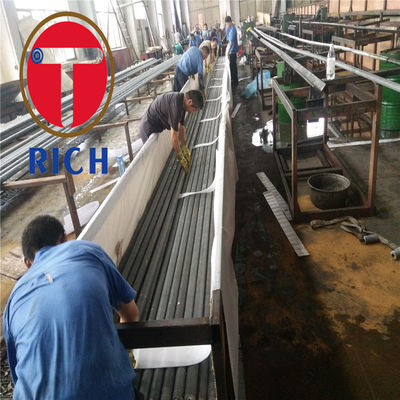

Proces produkcji:
Przyjmuje technologię spirali spawalniczej wysokiej częstotliwości, krajową technologię patentową z zasilaczami wysokiej częstotliwości jako źródło ciepła do ogrzewania taśmy stalowej, rury stalowej w tym samym czasie, spawane razem
Materiał:Stal, stal węglowa itp.
Średnica zewnętrzna nieosłoniętej rury:25-63mm Skok płetwy: 8-30mm Wysokość płetwy: <200mm Grubość płetwy: 1,5-3,5mm
Nazwać | Rura podstawowa (OD) mm |
Fin Pitch (mm) |
długość (m) |
|||
Min | Maks. | Min | Maks. | Min | Maks. | |
Wytłaczana aluminiowa rurka z płetwami | 12,7 | 51 | 2,1 | 10 | 0,5 | 20 |
Rura aluminiowa L / LL / KL | 19 | 51 | 2,1 | 3.2 | 0,5 | 15 |
Wbudowana aluminiowa rurka z płetwami | 19 | 42 | 2,3 | 3.2 | 0,5 | 15 |
Rura niskożebrowa | 12,7 | 32 | 0,8 | 2 | 0,5 | 20 |
Rura z płetwami spiralnymi | 12,7 | 70 | 0,5 | 20 | ||
Rura z żebrami spiralnymi ERW HF | 16 | 219 | 3 | 25 | 0,5 | 28 |
ERW HF spiralna ząbkowana rura płetwowa | 16 | 219 | 3 | 25 | 0,5 | 28 |
Ząbkowana szerokość (mm) 10 min ~ 26 maks |
Ząbkowana głębokość (mm) 4 min ~ 16 maks |
|||||
Rura z kolcami ERW | 89 | 200 | 16 | 50 | 2 | 15 |
Rura płetwowa DC ERW H/HH | 25 | 51 | 9 | 25 | 1 | 15 |
Płetwy H/HH | Długość (mm) 60 min-150 maks. |
Grubość (mm) 1,5 min~4 maks. |
Szerokość (mm) 30 min ~ 50 maks |
Aplikacje
Typowe przykłady zastosowań, w których używane są rury ożebrowane, obejmują:
