Model nr: | SAE J525 | Technika: | Rysowane na zimno |
---|---|---|---|
Obróbka powierzchniowa: | Naoliwione | Kształt przekroju: | okrągły |
Stosowanie: | Inny | Długość: | 5800 mm lub 11800 mm lub inne |
Słowo kluczowe: | Rury DOM Tuebs | Materiał: | Stal węglowa, St35 St37 St52 E235 E355 Sae1010 Sae1020 |
Rodzaj: | spawane | Podanie: | Do gięcia i rozszerzania części samochodowych |
High Light: | SAE J525 DOM Rura stalowa,długość 5800 mm DOM Stalowa rura,SAE J525 1 |
1,75 hrew dom stalowych rur blisko mnie
Zakres rozmiarów:
OD: 30-350 mm
WT: 1-15 mm
L: 12000 mm lub cięte na krótkie kawałki o określonej długości
Warunki dostawy:
BK, BKW, BKS, GBK, NBK
Charakterystyka rur stalowych CDW DOM:
Dobra współosiowość
Dobra tolerancja OD i ID
Wysoka precyzja
Stabilna jakość
Gładka szorstkość
ZAPEWNIENIE JAKOŚCI TORICH
Procesy produkcyjne:
Rury stalowe ERW i ciągnienie na zimno lub produkcja walcowania na zimno
Aplikacje: do gięcia i kielichowania, części samochodowe
Tabela 1 - TOLERANCJA RURY ZEWNĘTRZNEJ | |||||||
Nominalna rura OD mm |
Tolerancja OD ± mm |
Tolerancja ID ± mm |
|||||
Aż do 9,50 | 0,05 | 0,05 | |||||
Ponad 9,50 do 15,88 włącznie | 0,06 | 0,06 | |||||
Ponad 15,88 do 50,80 włącznie | 0,08 | 0,08 | |||||
Ponad 50,8 do 63,50 włącznie | 0.10 | 0.10 | |||||
Ponad 63,50 do 76,20 włącznie | 0.13 | 0.13 | |||||
Ponad 76,20 do 100,00 włącznie | 0,15 | 0,15 | |||||
Tolerancja WT nie może przekraczać 10% |
Tabela 2- TOLERANCJA GRUBOŚCI ŚCIANEK RUR | |||||||
Nominalny Grubość ściany |
Nominalna średnica zewnętrzna Przez 22 mm ± mm |
Nominalna średnica zewnętrzna 22-48mm ± mm |
Nominalna średnica zewnętrzna 48-100 mm ± mm |
||||
0.89 | 0,05 / 0,05 | 0,05 / 0,05 | 0,05 / 0,05 | ||||
1,00 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.25 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.50 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.65 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.00 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.11 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.410 | 0,05 / 0,05 | 0,05 / 0,08 | 0,08 / 0,08 | ||||
2.500 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
2.770 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3.000 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3.050 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3.40 | - | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3,75 | - | 0,05 / 0,10 | 0,08 / 0,08 | ||||
4.00 | - | 0,08 / 0,10 | 0,08 / 0,10 | ||||
4.19 | - | 0,08 / 0,10 | 0,08 / 0,10 | ||||
4.57 | - | 0,10 / 0,10 | 0,08 / 0,13 | ||||
5,00 | - | 0,10 / 0,13 | 0,10 / 0,13 |
1,75 hrew dom stalowych rur blisko mnie
Tabela 2 - WYMAGANIA CHEMICZNE | |||||||
Element | % | ||||||
Węgiel | 0,06-0,18 | ||||||
Mangan | 0,30 do 0,60 | ||||||
Phosphpris | 0,040 maks | ||||||
Siarka | 0,050 maks |
Tabela 3- WŁAŚCIWOŚCI MECHANICZNE | |||||||
Nieruchomości | Wartość | ||||||
Granica plastyczności min | 170 Mpa | ||||||
Ultimate Strenth, min | 310 Mpa | ||||||
Wydłużenie w 50 mm, min | 35% | ||||||
Twardość (Rockwell B), maks | 65,00 |

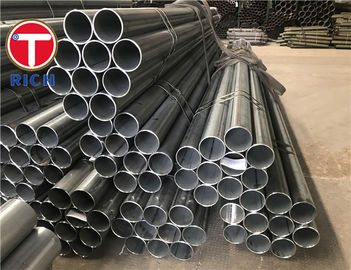

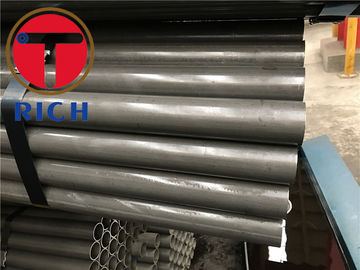

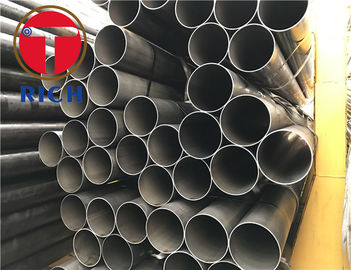

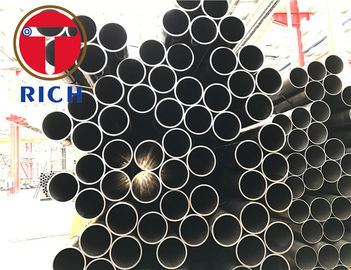

Zdjęcia produktów
Przedstawienie firmy
KONTROLA JAKOŚCI
1. Przychodząca kontrola surowców
2. Segregacja surowców w celu uniknięcia pomylenia gatunków stali
3. Nagrzewanie i wbijanie końcówki do ciągnienia na zimno
4. Ciągnienie na zimno i walcowanie na zimno, kontrola na linii
5. Obróbka cieplna, + A, + SRA, + LC, + N, Q + T
6. Prostowanie-przycinanie do określonej długości-kontrola zakończonych pomiarów
7. Testy mechaniczne we własnych laboratoriach z wytrzymałością na rozciąganie, granicą plastyczności, wydłużeniem, twardością, uderzeniem, mikrostrukturą itp.
8. Pakowanie i składowanie
100% naszych rur stalowych jest sprawdzanych wymiarowo
100% naszych rur stalowych jest sprawdzanych wizualnie, aby zapewnić ich doskonały stan powierzchni i brak uszkodzeń powierzchni.
100% test prądów wirowych i test ultradźwiękowy w celu wyeliminowania defektów wzdłużnych i poprzecznych
