| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TORICH |
| Orzecznictwo: | ISO 9001,ISO 14001,TS 16949 |
| Numer modelu: | GB / T24187 |
| Minimalne zamówienie: | 5 |
| Cena: | USD500-100/ton |
| Szczegóły pakowania: | W skrzynce ze sklejki, w drewnianym pudełku. |
| Czas dostawy: | 15-30 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 50000 ton / rok |
| typu: | Spawane rury stalowe | Sureface: | Jasne, miedziowane, ocynkowane lub wymagania klientów. |
|---|---|---|---|
| materiał: | Q195 Q215 Q235 Q295 Q345 | kształt: | Round, lub zgodnie z życzeniem klienta |
| Długość: | 1-200m | ŚREDNICY ZEWNĘTRZNEJ: | 3,18-18mm |
| WT: | 0,5-1,2 mm | Warunki handlowe: | CIF FOB CFR |
| High Light: | welded steel pipe,Spawanie rur stalowych |
||
GB / T24187 Ciągnione na zimno rury ze stali cewki precyzyjnej do skraplacza
Spec :
Materiał: C Si Mn PS
Zakres rozmiarów : OD: 3,18-18 mm
WT: 0,5-1,2 mm
Ogólna długość: 1-200m
Tolerancja:
Zgodnie z następującymi tabelami lub prośbą klientów.
Tabela 1 Średnica zewnętrzna, grubość ścianki i masa teoretyczna
| OD / mm | WT / mm | |||||||||
| 0,30 | 0,40 | 0,50 | 0,60 | 0,65 | 0,70 | 0,80 | 0,90 | 1,00 | 1,30 | |
| masa teoretyczna / (kg / m) | ||||||||||
| 3.18 | 0,0213 | 0,0274 | 0,0330 | |||||||
| 4,00 | 0,0274 | 0,0355 | 0,0432 | 0,0503 | ||||||
| 4,76 | 0,0330 | 0,0430 | 0,0525 | 0,0616 | 0,0659 | 0,0701 | ||||
| 5,00 | 0,0348 | 0,0454 | 0,0555 | 0,0651 | 0,0697 | 0,0742 | ||||
| 6,00 | 0,0422 | 0,0552 | 0,0678 | 0,0799 | 0,0858 | 0,0915 | 0.1026 | 0,1132 | 0,1233 | |
| 6,35 | 0,0448 | 0,0587 | 0,0721 | 0,0851 | 0,0914 | 0,0975 | 0,1095 | 0.1210 | 0,1319 | |
| 7,94 | 0,0565 | 0,0744 | 0,0917 | 0.1086 | 0.1169 | 0.1250 | 0,1409 | 0,1563 | 0,1712 | 0,2129 |
| 8.00 | 0,0570 | 0,0750 | 0,0925 | 0,1095 | 0.1178 | 0.1260 | 0,1421 | 0,1576 | 0.1726 | 0,2148 |
| 9,53 | 0,0683 | 0,0901 | 0.1113 | 0,1321 | 0,1423 | 0,1524 | 0.1722 | 0,1915 | 0,2104 | 0,2639 |
| 10.00 | 0,0718 | 0,0947 | 0.1171 | 0.1391 | 0,1499 | 0,1605 | 0,1815 | 0,2020 | 0,2220 | 0,2778 |
| 12.00 | 0,0866 | 0.1144 | 0,1418 | 0.1687 | 0,1819 | 0,1951 | 0,2210 | 0,2464 | 0,2713 | 0,3430 |
| 12.70 | 0,0917 | 0.1213 | 0,1504 | 0,1790 | 0,1932 | 0,2072 | 0,2348 | 0,2619 | 0,2885 | 0.3655 |
| 14.00 | 0.1014 | 0,1342 | 0,1665 | 0,1983 | 0,2140 | 0,2296 | 0,2604 | 0,2908 | 0,3206 | 0,4072 |
| 15.88 | 0.1153 | 0,1527 | 0,1896 | 0,2261 | 0,2441 | 0,2621 | 0,2975 | 0,3325 | 0,3670 | 0,4674 |
| 16.00 | 0.1162 | 0,1539 | 0,1911 | 0,2279 | 0,2461 | 0,2641 | 0,3000 | 0,3352 | 0,3699 | 0,4713 |
| 18,00 | 0,1310 | 0.1736 | 0,2158 | 0,2575 | 0,2781 | 0,2987 | 0.3393 | 0,3795 | 0,4192 | 0,5354 |
Teoretyczna waga bez dodatkowej powłoki, gęstość stali wynosi 7,85 kg /  | ||||||||||
Tabela 2 Dopuszczalne odchylenie średnicy zewnętrznej rury stalowej
| Średnica zewnętrzna | Wspólna precyzja | Wysoka precyzja |
| ＜ 4,76 | ± 0,08 | ± 0,05 |
| 4,76-8,00 | ± 0,12 | ± 0,07 |
| ＞ 8.00-12.00 | ± 0,16 | ± 0,10 |
| ＞ 12.00 | ± 0,20 | ± 0,12 |
Tabela 3 Dopuszczalne odchylenie grubości ścianki rury stalowej
| grubość ściany | Dopuszczalne odchylenie |
| 70 0,70 | ± 0,05 |
| ≥0,70 | ± 0,07 |
Tabela 4 Dopuszczalne odchylenie określonej długości rury stalowej
| Długość | Dopuszczalne odchylenie |
| ≤2000 | +4 0 |
| ＞ 2000-5000 | +7 0 |
| ＞ 5000-8000 | +10 0 |
TABELA 5 Skład chemiczny taśmy stalowej (ułamek masowy)%
| Kategoria | do | Si | Mn | P | S |
| Taśma ze stali niskowęglowej walcowanej na zimno | ≤0,08 | ≤ 0,03 | ≤ 0,30 | ≤0,030 | ≤0,030 |
| Taśma ze stali walcowanej na zimno o niskiej zawartości węgla | ≤0,008 | ≤ 0,03 | ≤ 0,25 | ≤0,020 | ≤0,030 |
TABELA 6 Właściwości mechaniczne walcowanej na zimno taśmy ze stali niskowęglowej
Grubość / mm | Wytrzymałość na rozciąganie
| Siła plonowania
| Wydłużenie ZA/% |
| 0,25 ~ 5 0,35 | ≥270 | ≥32 | |
| 0,35 ~ ＜ 0,50 | ≥34 | ||
| ≥0,50 | ≥36 | ||
a Zamień na b Przykładowy typ próbki numer D14 w GB / T 228-2002. | |||
TABELA 7 Właściwości mechaniczne walcowanej na zimno taśmy ze stali niskowęglowej
Grubość / mm | Wytrzymałość na rozciąganie
| Siła plonowania
| Wydłużenie ZA/% |
| ≤ 0,50 | ≥280 | 130 ~ 250 | ≥38 |
| ＞ 0,50 | ≥40 | ||
a Zamień na b Przykładowy typ próbki o numerze P14 w GB / T 228-2002. | |||
TABELA 8 Właściwości mechaniczne rur stalowych
| Kategoria | Wytrzymałość na rozciąganie
| Siła plonowania
| Wydłużenie ZA/% |
| Zwykła rura stalowa (MA) | ≥270 | ≥180 | ≥14 |
| Miękka stalowa rura (MB) | ≥230 | 150 ~ 220 | ≥35 |
a Zamień na b Przykładowy typ próbki numer S7 w GB / T 228-2002. | |||
Charakterystyka:
ZAPEWNIENIE JAKOŚCI TORICH
Dobra jakość powierzchni
Dobra tolerancja OD i ID kontrolowana zgodnie z normą techniczną
Stabilna jakość
100% test prądów wirowych
Przetwarzanie: WH WC
Szeroko stosowany w dziedzinie: skraplacza, parownika, rury paliwowej chłodnicy rur chłodniczych, samochodów i urządzeń elektrycznych przemysłowych

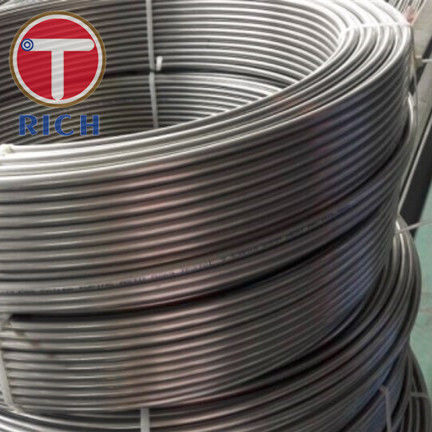

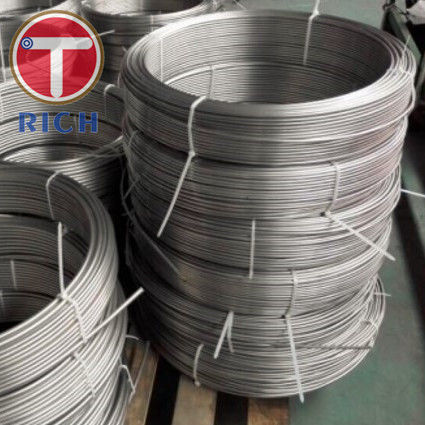

Obrazy produktu :
