| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | Torich |
| Orzecznictwo: | ISO9001:2008, ISO14001:2008, TS16949 |
| Numer modelu: | EN10217-1 |
| Minimalne zamówienie: | 1 ton |
| Cena: | 700-900 USD perton |
| Szczegóły pakowania: | W wiązkach sześciokątne lub drewniane pudełko |
| Czas dostawy: | 4-6 tygodni |
| Zasady płatności: | L / C, T / T, D / P, T / T |
| Możliwość Supply: | 1000 ton miesięcznie |
| standardowe: | EN10217-1 | materiał: | Stal drobnoziarnista |
|---|---|---|---|
| typu: | Rura stalowa spawana SAW | kształt: | Okrągłe |
| MTC: | EN10204 3.1 B | Gatunek stali: | 195TR1 P235TR1 P265TR1 |
| powierzchni: | Usunięto szew czarny i spawany | ||
| High Light: | Spawanie rur stalowych,Oporności spawane rury stalowe |
||

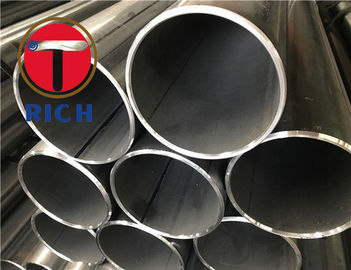

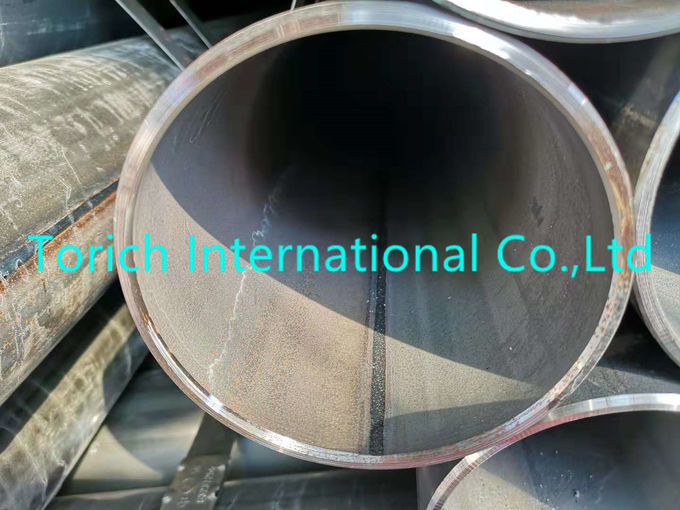

EN10217-1 P235TR1 P195TR1 Spawane rury ze stali węglowej do celów ciśnieniowych
EN10217-1 Spawane rury stalowe do celów ciśnieniowych - Warunki techniczne dostawy -
Część 1: Rury ze stali niestopowej o określonych właściwościach w temperaturze pokojowej
Od II wieku jakość szwu spawalniczego znacznie wzrosła, dzięki szybkiemu rozwojowi doskonałej jakości produkcji cewek stalowych, technologii spawania i udoskonaleniu technologii kontroli, dostępnych jest więcej rozmiarów stalowych rur spawalniczych i stopniowo szeroko stosowane w różnych obszarach w celu zastąpienia rur stalowych bez szwu.
Materiał:
Stal w pełni zabita, stal drobnoziarnista o wielkości ziarna ferrytycznego.
Nazwy stalowe:
Zgodnie z EN10027-1 i CR10260
Produkcja:
HFW Zgrzewana wysokiej częstotliwości
SAW Spawane łukiem krytym - szew wzdłużny - SAWH
- śrubowy szew - SAWL
Procedura spawania:
Testowanie i kontrola procedury spawania dla rur spawanych zanurzeniowych (SAW) są obserwowane i zatwierdzane zgodnie z EN10217-1
Wygląd i ogólne:
Obszary spawania są wolne od pęknięć, braku stopienia i braku penetracji
Rurki są wolne od zewnętrznych defektów powierzchni, które można wykryć za pomocą oględzin.
Szczelność:
Probówki powinny przejść test hydrostatyczny lub test elektromagnetyczny na szczelność
Badania nieniszczące:
Pełna długość szwu spawalniczego wszystkich rur EW i BW zostanie poddana testowi nieniszczącemu w celu wykrycia podciśnienia wzdłużnego
Pełna długość szwu spawalniczego wszystkich rur SAW powinna zostać poddana testowi nieniszczącemu w celu wykrycia niedoskonałości.
Prostota:
Odchylenie od prostoliniowości dowolnej długości L nie powinno przekraczać 0,0015L.
Odchylenia od prostoliniowości na długości jednego metra nie przekraczają 3 mm.
Przygotowanie końców:
Rurki powinny być dostarczane z kwadratowymi końcami. Końce powinny być wolne od nadmiernych zadziorów.
Testowanie i kontrola procedury spawania dla rur spawanych łukiem krytym (SAW) zgodnie z EN10217-1AnnexA
Testowanie i kontrola procedury spawania dla rur SAW obserwowanych i zatwierdzonych zgodnie z EN10217-1 Załącznik A
Proces produkcji rur, trasa i warunki dostawy:
| Rounte No. | Proces produkcji | Trasy produkcyjne | Warunki dostawy | Dotyczy jakości | |||
| Proces | Symbol | Materiał wyjściowy | Operacja formowania | TR1 | TR1 | ||
| 1a | Spawane elektrycznie | EW | Jako (gorąca) taśma walcowana | Formowane na zimno (+ spawanie) | Jak spawane | X | - |
| 1b | północny zachód | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | Znormalizowana taśma walcowana | Jak spawane | X | - | |||
| 2b | północny zachód | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | Walcowana lub normalizowana taśma walcowana (na gorąco) | Formowane na zimno (+ zgrzewane) + rozciąganie na gorąco zmniejszane w kontrolowanej temperaturze, aby uzyskać normalny stan | NR | X | X | ||
| 4 | Walcowane na zimno + odprężone | Formowane na zimno (+ spawane) | NP | X | X | ||
| 11a | Spawane łukiem krytym - Szew wzdłużny lub szew helikalny | PIŁA: -SAWL -SAWH | Jako (gorąca) walcowana płyta lub pasek | Formowane na zimno (+ spawane) | Jak spawane | X | - |
| 11b | północny zachód | X | - | ||||
| 11c | NP | X | X | ||||
| 12a | Normalizowanie walcowanej płyty lub taśmy | Formowane na zimno (+ spawane) | Jak spawane | X | X | ||
| 12b | północny zachód | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | Jak w wierszach 11 lub 12 | Uformowany normalizujący (+ spawany) | Jak spawane | X | X | ||
| 13b | północny zachód | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | Spawane w sposób ciągły, tylko dla gatunków stali P195 i P235 z D ≤ 114,3 mm | BW | Jako (gorąca) taśma walcowana | Formowane na gorąco (+ spawane) | Jak spawane | X | - |
a As wekded = brak obróbki cieplnej. NP = Pełna rura normalizowana. NW = Znormalizowana strefa spawania. NR = Normalizowane zwinięte b Dla rur o jakości TR2 dopuszcza się tylko spawanie wysokiej częstotliwości, minimalna częstotliwość 100 kHz, (symbol = HFW) | |||||||
EN10217-1 Część 1: Rury ze stali niestopowej o określonych właściwościach w temperaturze pokojowej
EN10217-2 Część 2: Elektrycznie spawane rury ze stali niestopowej i stopowej o określonym podwyższeniu
właściwości temperaturowe
EN10217-3 Część 3: Rury ze stali drobnoziarnistej stopowej
EN10217-5 Część 4: Elektrycznie spawane rury ze stali niestopowej o określonej niskiej temperaturze
nieruchomości
EN10217-5 Część 5: Rury ze stali niestopowej spawane łukiem krytym o określonym niskim poziomie
właściwości temperaturowe
EN10217-6 Część 6: Rury ze stali niestopowej spawane łukiem krytym o określonym niskim poziomie
właściwości temperaturowe
EN10217-7 Część 7: Rury ze stali nierdzewnej.
Odniesienia normatywne:
EN 760, Materiały spawalnicze - Topniki do spawania łukiem krytym - Klasyfikacja
EN 895, Badania niszczące spoin w materiałach metalowych - Próba rozciągania poprzecznego
EN 910, Badania niszczące spoiny w materiałach metalowych - Próba zginania
EN1321, Badania niszczące spoin w materiałach metalowych - Badanie makroskopowe i mikroskopowe
spoin
EN10002-1, Materiały metalowe - Próba rozciągania - Część 1: Metoda badania w temperaturze otoczenia
EN10002-5, Materiały metaliczne - Próba rozciągania - Część 5: Metoda mieszania w podwyższonej temperaturze
EN10020, Definicje i klasyfikacja gatunków stali
EN10021, Ogólne wymagania techniczne dotyczące wyrobów stalowych i żelaznych
EN10027-1, Systemy niszczące stali - Część 1: Nazwy stali, symbole podstawowe.
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne.
EN10045-1, Materiały metalowe - próba udarności Charpy'ego - Część 1: Metoda badania
EN10052, Słownik terminów obróbki cieplnej wyrobów żelaznych
EN10204, Wyroby metalowe - Rodzaje dokumentów kontrolnych
EN10200, Rury stalowe bez szwu i spawane - Wymiary i masy na jednostkę długości
EN10233, Materiały metalowe - Rury - Test spłaszczania
EN10234, Materiały metalowe - Rury - Test rozszerzania dryfu
EN10236, Materiały metalowe - Rury - Test rozszerzania pierścieni
EN10237, Materiały metalowe - Rury - Próba rozciągania pierścienia
EN10246-1, Badania nieniszczące rur stalowych Część 1: Automatyczne badania elektromagnetyczne
bez szwu i spawane (z wyjątkiem spawania łukiem krytym) ferromagnetyczne rury stalowe do
weryfikacja szczelności hydraulicznej
EN10246-3, Nieniszczące Tesing rur stalowych - Część 3: Automatyczne badanie prądów wirowych bez szwu
i spawane (z wyjątkiem spawania łukiem krytym) rury stalowe do wykrywania niedoskonałości.
EN10246-5, Badania nieniszczące rur stalowych - Część 5: Automatyczne pełne obwodowe magnetyczne
badanie przecieku przetwornika / strumienia bez szwu i spawane (z wyjątkiem spawania łukiem krytym)
ferromagnetyczne rury stalowe do wykrywania niedoskonałości wzdłużnych
EN10246-6, Nieniszczące Tesing rur stalowych - Część 6: Automatyczne pełne obwodowe badanie ultradźwiękowe
rury stalowe bez szwu do wykrywania niedoskonałości poprzecznych.
EN10247-7, Nieniszczące badania rur stalowych - Część 7: Automatyczne pełne obwodowe badanie ultradźwiękowe
rury stalowe bez szwu i spawane (z wyjątkiem spawania łukiem krytym) do wykrywania
niedoskonałości podłużne.
EN10246-8, Badania nieniszczące rur stalowych - Część 8: Automatyczne badania ultradźwiękowe spoiny
szew spawanych rur elektrycznych do wykrywania niedoskonałości wzdłużnych.
EN10246-9, Badania nieniszczące rur stalowych - Część 9: Automatyczne badania ultradźwiękowe spoiny
szew zanurzonych w łuku rur spawanych w celu wykrywania wzdłużnego i / lub
niedoskonałości poprzeczne.
EN10246-10, Badania nieniszczące rur stalowych - Część 10: Badania radiograficzne spoiny
szew automatycznych rur spawanych metodą łukową do wykrywania niedoskonałości.
EN10246-14, Badania nieniszczące rur stalowych - Część 14: Automatyczne badania ultradźwiękowe
rury stalowe bez szwu i spawane (z wyjątkiem spawania łukiem krytym) do wykrywania laminarnego
niedoskonałości
EN10246-15, Badania nieniszczące rur stalowych - Część 15: Automatyczne badania ultradźwiękowe taśmy / płyty
stosowany do produkcji rur stalowych do wykrywania niedoskonałości laminarnych
EN10246-16, Badania nieniszczące rur stalowych - Część 16: Automatyczne badania ultradźwiękowe obszaru
w sąsiedztwie szwu spawalniczego spawanych rur stalowych do wykrywania niedoskonałości laminarnych
EN10246-17, Badania nieniszczące rur stalowych - Część 17: Automatyczne badania ultradźwiękowe końcówek rur
rur stalowych bez szwu i spawanych do wykrywania niedoskonałości laminarnych
EN10256, Badania nieniszczące rur stalowych - Kwalifikacje i kompetencje poziomu 1 i poziomu 2
Personel NDT
prEN 102661) Rury stalowe, kształtki i kształtowniki zamknięte - Symbole i definicje terminów stosowanych w normach produktu
EN ISO 377, Wyroby stalowe i stalowe - Lokalizacja i przygotowanie próbek i próbek do badań mechanicznych (ISO 377: 1997)
prEN 10168 1) Wyroby żelazne i stalowe - Dokumenty kontrolne - Wykaz informacji i opisów
EN ISO 2566-1, Stal - Konwersja wartości wydłużenia - Część 1: Stale węglowe i niskostopowe (ISO 2566-1: 1984)
ISO 14284, Stal i żelazo - Pobieranie próbek i przygotowywanie próbek do oznaczania składu chemicznego
CR 10260, Systemy oznaczeń do stali - dodatkowe symbole
CR 10261, ECISS Informacje Circular IC 11 - Żelazo i stal - Przegląd dostępnych metod analizy chemicznej.
