Materiał: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | Standard: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325mm | WT: | 0,5-20mm |
Długość: | maks. 12 m | Certyfikat: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
High Light: | precyzyjne rury ze stali nierdzewnej,rury bez szwu ze stali węglowej |

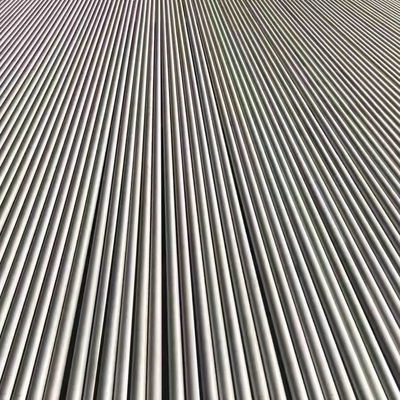

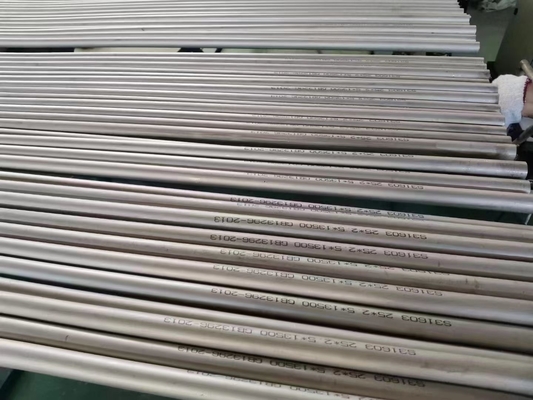

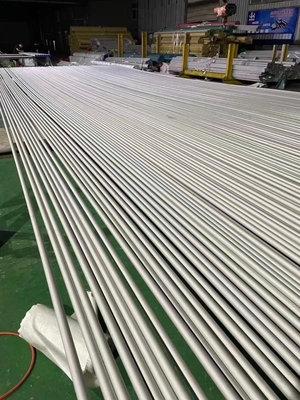

JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB rury stalowe bez szwu stosowane do kotła i wymiennika ciepła
Materiał:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
Siła plastyczności ≥175Mpa lub ≥206Mpa
Wytrzymałość na rozciąganie ≥481Mpa lub ≥521Mpa
Wydłużenie ≥27% lub ≥35%
Próba spłaszczania H=1,09t/(0,09+t/D)
Test kielichowania 60° 12% D
Wielkość ziarna JIS G051
Próba hydrostatyczna P=2Rt/D Może być przeprowadzona przez defektoskopię nieniszczącą
Badanie nieniszczące: ECT
JIS G 3463 Austenityczna stal nierdzewna do rur kotłowych i wymienników ciepła
Rury stalowe bezszwowe do zastosowań ciśnieniowych
Metoda produkcji: bez szwu
Stan dostawy: Wykończone na gorąco wykończone na zimno
Gatunek stali: 314 316 317 347
Odpowiednia norma: KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
GATUNEK STALI I SKŁADY CHEMICZNE | ||||||||||
Zobacz klasę | Klasa | C | Si | Mn | P | S | Ni | Cr | Mo | itp |
SUS 304 TB | austenityczna | 0,08 maks. | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 8.00-11.00 | 18.00-20.00 | - | - |
SUS 304HTB | 0,04-0,10 | 0,75 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 8.00-11.00 | 18.00-20.00 | - | - | |
SUS 304LTB | 0,030maks. | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 9.00-13.00 | 18.00-20.00 | - | - | |
SUS310TB | 0,15 maks. | 1,50 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 19.00-22.00 | 24.00-26.00 | - | - | |
SUS310STB | 0,08 maks. | 1,50 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 19.00-22.00 | 24.00-26.00 | - | ||
SUS 316 TB | 0,08 maks. | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 10.00-14.00 | 16.00-18.00 | 2,00-3,00 | - | |
SUS 316HTB | 0,40-0,10 | 0,75 maks. | 2,00 maks. | 0,030maks. | 0,030maks. | 11.00-14.00 | 16.00-18.00 | 2,00-3,00 | - | |
SUS316LTB | 0,030maks. | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 12.00-16.00 | 16.00-18.00 | 2,00-3,00 | - | |
SUS316TiTB | 0,080maks | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 10.00-14.00 | 16.00-18.00 | 2,00-3,00 | Ti:5*C %maks. | |
SUS317TB | 0,080maks | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 11.00-15.00 | 18.00-20.00 | 3,00-4,00 | - | |
SUS317LTB | 0,030maks. | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 11.00-15.00 | 18.00-20.00 | 3,00-4,00 | - | |
SUS347TB | 0,080maks | 1.00 maks. | 2,00 maks. | 0,040maks. | 0,030maks. | 9.00-13.00 | 17.00-19.00 | - | Nb:10*C %maks. | |
SUS347HTB | 0,40-0,10 | 1.00 maks. | 2,00 maks. | 0,030maks. | 0,030maks. | 9.00-13.00 | 17.00-20.00 | - | Nb:8*C %-1,00 |
GATUNEK STALI I WŁAŚCIWOŚCI MECHANICZNE | |||||
Zobacz klasę | Wytrzymałość na rozciąganie Mpa min |
Dowód ulicy Mpa min |
Wydłużenie % | ||
OD<10mm | OD≥10mm OD <20mm | średnica zewnętrzna ≥20mm | |||
Próbka nr 11 | Próbka nr 11 | Próbka nr 11 Próbka nr 12 |
|||
SUS 304 TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316 TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
Podział średnicy zewnętrznej mm |
Tolerancja na jednostkę OD: mm
|
||
Rura bezszwowa wykończona na gorąco | Rurka bezszwowa wykończona na zimno | Automatyczna rura spawana łukowo Rura spawana laserowo i rura spawana elektrycznie oporowo | |
Poniżej 40 |
+0,4 -0,8 |
±0,25 | ±0,25 |
40 lub więcej i wył.50 | |||
50 lub więcej i wył.60 | |||
60 lub więcej i wył.80 | ±0,30 | ±0,30 | |
80 lub więcej i wył.100 | ±0,40 | ±0,40 | |
100 lub więcej i wył.120 |
+0,4 -1,2 |
+0,40 -0,60 |
+0,40 -0,60 |
120 lub więcej i wył.160 |
+0,4 -0,80 |
+0,40 -0,80 |
|
160 lub więcej i wył.200 |
+0,4 -1,8 |
+0,4 -1,2 |
+0,4 -1,20 |
200 lub więcej |
+0,4 -2,4 |
+0,40 -1,60 |
+0,40 -1,60 |
Uwagi:
1. Tolerancja OD ferrytycznej rury bez szwu wykończonej na zimno, rury spawanej łukiem automatycznym i rury spawanej elektrycznie powinna wynosić ± 0,10 mm dla OD poniżej 25 mm, ± 0,15 mm dla OD 25 mm lub powyżej i z wyłączeniem 40 mm oraz ± 0,20 mm dla średnicy zewnętrznej 40 mm lub większej, z wyłączeniem 50 mm
2. Nabywca może określić tolerancje średnicy zewnętrznej rury bezszwowej wykończonej na zimno, rury spawanej łukiem automatycznym, rury spawanej laserowo i rury spawanej elektrycznie oporowo o średnicy zewnętrznej poniżej 40 mm jako ± 0,20 mm
Tolerancje grubości ścianek | Podział metody wytwarzania | Stalowa rura bezszwowa wykończona na gorąco | Stalowa rura bezszwowa wykończona na zimno | Stalowa rura spawana elektrycznie | ||||
Podział grubości ścianki | Podział średnicy zewnętrznej (mm) | poniżej 100 | 100 lub więcej | poniżej 40 | 40 lat lub więcej | poniżej 40 | 40 lat lub więcej | |
Tolerancje grubości ścianki % | poniżej 2 | - | - | +0,4 mm 0 |
+22 0 |
+0,4 mm 0 |
+22 0 |
|
2 lub więcej i wył.2,4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2.4 lub powyżej i wył.3,8 | +35 0 |
+35 0 |
||||||
3.8 lub powyżej i wył.4,6 | +33 0 |
+33 0 |
||||||
4,6 lub więcej | +28 0 |
+28 0 |
||||||
Tolerancje grubości ścianek | - | w granicach 22,8 grubości ściany | - | - |
Podział | Tolerancja długości | |
OD poniżej 50 | poniżej 7m |
+7mm 0 |
powyżej 7m | Dodać 3 mm do tolerancji strony plus podanej powyżej dla zagięcia co 3 mm lub jego ułamka długości, jednak maksymalna wartość powinna wynosić 15 mm | |
OD powyżej 50 | poniżej 7m |
+10mm 0 |
powyżej 7m | Dodać 3 mm do tolerancji strony plus podanej powyżej dla zagięcia co 3 mm lub jego ułamka długości, jednak maksymalna wartość powinna wynosić 15 mm |
Twardość: HRB 90max
