Miejsce pochodzenia: | Zhejiang, Chiny |
---|---|
Nazwa handlowa: | TORICH |
Orzecznictwo: | ISO 9001 ISO 14001 TS 16949 |
Numer modelu: | GB / T 21832 |
Minimalne zamówienie: | 5 ton |
Cena: | USD 3000-8000/Ton |
Szczegóły pakowania: | Pakowanie w drewniane pudełko, sześciokątne wiązki lub inne zdatne do żeglugi sposoby. |
Czas dostawy: | 30 dni |
Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 5000 ton / rok |
Nazwa produktu:: | GB / T 21832 Austenityczne - ferrytowe (duplex) klasy spawane rury / rury ze stali nierdzewnej | Materiał:: | 329 J3L 1,4462 |
---|---|---|---|
Powierzchnia:: | Obyty | Aplikacji:: | Urządzenia ciśnieniowe, dostawa cieczy i wymiennik ciepła |
Kształt:: | Okrągłe | OD:: | 4-1200 mm |
WT:: | 0,3-200 mm | Długość:: | 1,5-6 m |
High Light: | honed hydraulic cylinder tubing,Hydrauliczny Cylinder rury |
GB / T 21832 Austenityczno-ferrytowe (duplex) klasy spawane rury i przewody ze stali nierdzewnej
Spec :
Materiał: 329 J3L 1,4462
Zakres wielkości : OD: 4-1200 mm
WT: 0,3-200 mm
Ogólna długość: 3 -12 m
Tolerancja:
Zgodnie z poniższymi tabelami lub prośbą klientów.
Właściwości mechaniczne
Nie. | Ujednolicony kod cyfrowy | Stal Stopień | Zalecany system obróbki cieplnej | Właściwość rozciągająca | Twardość | ||||
Wytrzymałość na rozciąganie R m / (N / mm 2 ) | Nie proporcjonalna siła przedłużająca R p0,2 / (N / mm 2 ) | Wydłużenie | HBW | HRC | |||||
≥ | ≤ | ||||||||
1 | S21953 | 022Cr19Ni5Mo3Si2N | 980 ℃ ~ 1040 ℃ | Szybkie chłodzenie | 630 | 440 | 30 | 290 | 30 |
2 | S22253 | 022Cr22Ni5Mo3N | 1020 ℃ ~ 1100 ℃ | Szybkie chłodzenie | 620 | 450 | 25 | 290 | 30 |
3 | S22053 | 022Cr23Ni5Mo3N | 1020 ℃ ~ 1100 ℃ | Szybkie chłodzenie | 655 | 485 | 25 | 290 | 30 |
4 | S23043 | 022Cr23Ni4MoCuN | 925 ℃ ~ 1050 ℃ | Szybkie chłodzenie D≤25 mm | 690 | 450 | 25 | - | - |
Szybkie chłodzenie D> 25 mm | 600 | 400 | 25 | 290 | 30 | ||||
5 | S22553 | 022Cr25Ni6Mo2N | 1050 ℃ ~ 1100 ℃ | Szybkie chłodzenie | 690 | 450 | 25 | 280 | - |
6 | S22583 | 022Cr25Ni7Mo3WCuN | 1020 ℃ ~ 1100 ℃ | Szybkie chłodzenie | 690 | 450 | 25 | 290 | 30 |
7 | S25554 | 03Cr25Ni6Mo3Cu2N | ≥1040 ℃ | Szybkie chłodzenie | 760 | 550 | 15 | 297 | 31 |
8 | S25073 | 022Cr25Ni7Mo4N | 1025 ℃ ~ 1125 ℃ | Szybkie chłodzenie | 800 | 500 | 15 | 300 | 32 |
9 | S27603 | 022Cr25Ni7Mo4WCuN | 1100 ℃ ~ 1140 ℃ | Szybkie chłodzenie | 750 | 550 | 25 | 300 | - |
Żadna twardość nie jest wymagana dla gatunku stali, wystarczy podać zmierzone dane, a nie warunki dostawy |
Tabela referencyjna stali
Nie. | Chiny | USA | Japonia | Europa | |
Ujednolicony kod cyfrowy | Steel Gade | ASTM A790-05a | JIS G3463.2005 | EN 10217-7.2005 | |
1 | S21953 | 022Cr19Ni5Mo3Si2N | S31500 | - | - |
2 | S22253 | 022Cr22Ni5Mo3N | S31803 | SUS329J3LTB | X2CrNiMoN22-5-3 1,4462 |
3 | S22053 | 022Cr23Ni5Mo3N | S32205 | - | - |
4 | S23043 | 022Cr23Ni4MoCuN | S32304 | - | X2CrNiN23-4 1,4362 |
5 | S22553 | 022Cr25Ni6Mo2N | S31200 | - | - |
6 | S22583 | 022Cr25Ni7Mo3WCuN | S31260 | SUS329J4LTB | - |
7 | S25554 | 03Cr25Ni6Mo3Cu2N | S32550 | - | - |
8 | S25073 | 022Cr25Ni7Mo4N | S32750 | - | X2CrNiMoN25-7-4 1.4410 |
9 | S27603 | 022Cr25Ni7Mo4WCuN | S32760 | - | X2CrNiMoCuWN25-7-4 1.4501 |
Zalecany system obróbki cieplnej i właściwości mechaniczne rury stalowej
Numer | Gatunek stali | Zalecana System obróbki cieplnej | Właściwość rozciągająca | Twardość | ||||
Wytrzymałość na rozciąganie Rm / (N / mm ²) | Określa nieproporcjonalną wytrzymałość przedłużenia Rp0,2 / MPa | Wydłużenie ZA/% | HBW | HRC | ||||
Nie mniej niż | Nie więcej niż | |||||||
1 | 022Cr19Ni5Mo3Si2N | 980 ℃ ~ 1040 ℃ | Hartowanie | 630 | 440 | 30 | 290 | 30 |
2 | 022Cr22Ni5Mo3N | 1020 ℃ ~ 1100 ℃ | Hartowanie | 620 | 450 | 25 | 290 | 30 |
3 | 022Cr23Ni5Mo3N | 1020 ℃ ~ 1100 ℃ | Hartowanie | 655 | 485 | 25 | 290 | 30 |
4 | 022Cr23Ni4MoCuN | 925 ℃ ~ 1050 ℃ | Hartowanie | 690 | 450 | 25 | 290 | 30 |
5 | 022Cr25Ni6Mo2N | 1050 ℃ ~ 1100 ℃ | Hartowanie | 600 | 400 | 25 | 280 | - |
6 | 022Cr25Ni7Mo3WCuN | 1020 ℃% ~ 1100 ℃ | Hartowanie | 690 | 450 | 25 | 290 | 30 |
7 | 03Cr25Ni6Mo3Cu2N | ≥1040 ℃ | Hartowanie | 760 | 450 | 25 | 297 | - |
8 | 022Cr25Ni7Mo4N | 1025 ℃ ~ 1125 ℃ | Hartowanie | 800 | 550 | 15 | 300 | 32 |
9 | 022Cr25Ni7Mo4WCuN | 1100 ℃ ~ 1140 ℃ | Hartowanie | 750 | 550 | 25 | 300 | - |
Dwustronny stół kontrastowy ze stali nierdzewnej w różnych standardach
Numer | Chiny | NAS | Japonia | Europa |
Gatunek stali w tym standardzie | ASTM A790-05a | JIS G3463: 2006 | EN 10217-7: 2005 | |
1 | 022Cr19Ni5Mo3Si2N | S31500 | - | - |
2 | 022Cr22Ni5Mo3N | S31803 | SUS329J3LTH | X2CrNiMoN22-5-3 1,4462 |
3 | 022Cr23Ni5Mo3N | S32205 | - | - |
4 | 022Cr23Ni4MoCuN | S32304 | X2CrNiN234 1,4362 | |
5 | 022Cr25Ni6Mo2N | S31200 | - | - |
6 | 022Cr25Ni7Mo3WCuN | S31260 | SUS329J4LTB | - |
7 | 03Cr25Ni6Mo3Cu2N | S32550 | - | - |
8 | 022Cr25Ni7Mo4N | S32750 | - | X2CrNiMoN25-7-4 1.4410 |
9 | 022Cr25Ni7Mo4WCuN | S32760 | - | X2CrNiMnCuWN25-7-4 1.4501 |
Metoda produkcji: jednostronne lub dwustronne automatyczne spawanie łukowe
Techniczne warunki dostawy: marynowane po obróbce cieplnej
Szeroko stosowane w dziedzinie / Zastosowanie: Urządzenia ciśnieniowe, dostarczanie cieczy i wymiennik ciepła

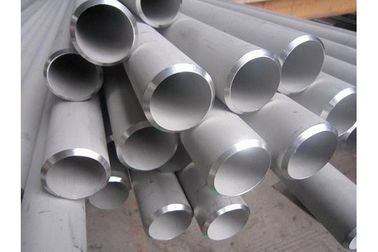

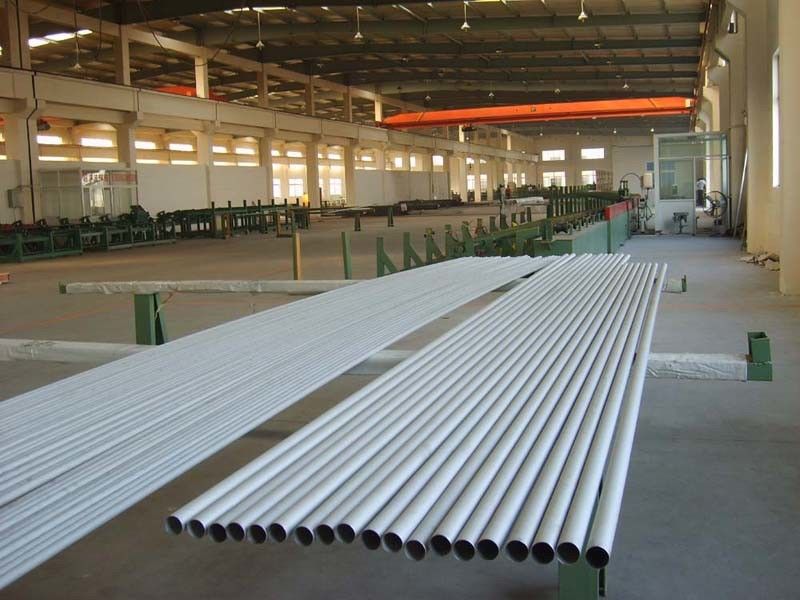

Obrazy produktów :
1 ~ Przychodząca kontrola surowców
2 ~ Segregacja surowców w celu uniknięcia pomieszania stali
3 ~ Ogrzewanie i zakończenie walcowania na zimno
4 ~ Zimny rysunek i walcowanie na zimno, kontrola on-line
5 ~ Obróbka cieplna, + A, + SRA, + LC, + N, Q + T
6 ~ Prostowanie - cięcie do określonej długości - zakończona kontrola pomiarowa
7 ~ Machanical Testowanie we własnych laboratoriach z wytrzymałością na rozciąganie, wytrzymałością na rozciąganie, wydłużeniem, twardością, udarnością, mikroposturą itp.
8 ~ Pakowanie i magazynowanie.
100% naszych stalowych rur jest sprawdzanych wymiarowo
100% naszych stalowych rurek jest sprawdzanych wizualnie, aby upewnić się, że mają one doskonały stan powierzchni i brak wad powierzchni.
100% próba wiroprądowa i ultradźwiękowy test w celu wyeliminowania wad wzdłużnych i poprzecznych.
