| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TORICH |
| Orzecznictwo: | ISO 9001 ISO 14001 TS 16949 |
| Numer modelu: | GB / T 14976 |
| Minimalne zamówienie: | 1 Ton |
| Cena: | negotiable |
| Szczegóły pakowania: | Pakowanie w drewniane pudełko, sześciokątne wiązki lub inne zdatne do żeglugi sposoby. |
| Czas dostawy: | 45 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 40000 Ton / Rok |
| Nazwa produktu: | Bezszwowe rury ze stali nierdzewnej do transportu płynów GB / T 14976 | materiał: | 302,304,304L / N, 316L / N |
|---|---|---|---|
| powierzchni: | Polerowanie | aplikacji: | 302,304,304L / N, 316L / N |
| kształt: | Okrągłe | ŚREDNICY ZEWNĘTRZNEJ: | 4-1200 mm |
| WT: | 0,3-200 mm | Długość: | 1-12m |
| High Light: | stainless steel round tube,stainless tube steel |
||
Bezszwowe rury ze stali nierdzewnej do transportu płynów GB / T 14976
Spec :
Materiał:
Zakres wielkości : OD: 4-1200 mm
WT: 0,3-200 mm
Ogólna długość: 1 -12 m
Tolerancja:
Zgodnie z poniższymi tabelami lub prośbą klientów.
Tabela 1 Tolerancja średnicy zewnętrznej i grubości ścianki Jednostka: mm
| Rura stalowa walcowana na gorąco (wytłaczanie, ekspandowanie) | Ciągniona na zimno (walcowana) stalowa rura | ||||||
| Diamension | Tolerancja | Diamension | Tolerancja | ||||
| Zwykły stopień PA | Komputer wysokiej klasy | Zwykły stopień PA | Komputer wysokiej klasy | ||||
Nominalna średnica zewnętrzna re | 68 ~ 159 | ± 1,25% D | ± 1% D | Nominalna średnica zewnętrzna re | 6 ~ 10 | ± 0,20 | ± 0,15 |
| > 10 ~ 30 | ± 0,30 | ± 0,20 | |||||
| > 30 ~ 50 | ± 0,40 | ± 0,30 | |||||
| > 50 ~ 219 | ± 0,85% D | ± 0,75% D | |||||
| > 159 | ± 1,5% D | > 219 | ± 0,9% D | ± 0,8% D | |||
Nominalna grubość ścianki S | <15 | + 15% S -12,5% | ± 12,5% S | Nominalna grubość ścianki S | ≤3 | ± 12% S | ± 10% S |
| ≥ 15 | + 20% S -15% S | > 3 | + 12,5% S -10% S | ± 10% S | |||
Tabela 2 Tolerancja minimalnej grubości ścianki Jednostka: mm
| Metoda produkcji | Diamension | Tolerancja | |
| Zwykły stopień PA | Komputer wysokiej klasy | ||
Rura stalowa walcowana na gorąco (wytłaczanie, ekspandowanie) WH | S min <15 | + 25% S min 0 | + 22,5% S min 0 |
| S min ≥15 | + 32,5% S min 0 | ||
Ciągniona na zimno (walcowana) stalowa rura toaleta | Cała ściana Tickness | + 22% S min 0 | + 20% S min 0 |
Tabela 3 Klasa i składnik chemiczny
| Nie. | GB / T 20878 | Stopień | Składnik chemiczny (frakcja wysokiej jakości) /% | |||||||||||
| Nie. | Unified Digital Code | do | Si | Mn | P | S | Ni | Cr | Mo | Cu | N | Inni | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00 ~ 10.00 | 17:00 ~ 19,00 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 11,00 | 18.00 ~ 20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 12,00 | 18.00 ~ 20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 11,00 | 18.00 ~ 20.00 | - | - | 0,10 ~ 0,16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0,030 | 1,00 | 2.50 | 0,035 | 0,030 | 7,50 ~ 10,50 | 18.00 ~ 20.00 | - | - | 0,15 ~ 0,30 | Nb: 0,15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 11,00 | 18.00 ~ 20.00 | - | - | 0,10 ~ 0,16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 12,00 ~ 15,00 | 22,00 ~ 24,00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,035 | 0,030 | 19,00 ~ 22.00 | 24,0 ~ 26,00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0,04 ~ 0,10 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | - | - | Ti: 5 ° C ~ 0,70 |
Tabela 4 Zalecany system obróbki cieplnej, właściwości mechaniczne stali i jej gęstość
| Typ Organizacji | Nie. | GB / T 20878 | Stopień | Zalecany system obróbki cieplnej | Właściwości mechaniczne | Gęstość ρ / (kg / dm 2 ) | |||
| Nie. | Ujednolicony kod cyfrowy | Wytrzymałość na rozciąganie R m / MPa | Określona plastyczna wytrzymałość na wydłużanie R p0,2 / MPa | Procentowe wydłużenie po złamaniu ZA/% | |||||
| Nie mniej niż | |||||||||
| Austenitic | 1 | 13 | S30210 | 12Cr18Ni9 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 520 | 205 | 35 | 7,93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 520 | 205 | 35 | 7,93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 480 | 175 | 35 | 7,90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010 ℃ ~ 1150 ℃, zimny lub inny | 550 | 275 | 35 | 7,93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010 ℃ ~ 1150 ℃, zimny lub inny | 685 | 345 | 35 | 7,98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010 ℃ ~ 1150 ℃, zimny lub inny | 550 | 245 | 40 | 7,93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 520 | 205 | 40 | 7,98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 520 | 205 | 40 | 7,98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 520 | 205 | 35 | 8,00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, zimny lub inny | 480 | 175 | 35 | 8,00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040 ℃, zimne lub inne | 515 | 205 | 35 | 7,98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000 ℃ ~ 1100 ℃, zimny lub inny | 530 | 205 | 35 | 7,90 | |
Tabela 5 Inspekcja rur stalowych, metoda badania i ilość próbek
| Nie. | Element inspekcyjny | Próbkowanie ilości | Metoda próbkowania | Metoda badania |
| 1 | Składnik chemiczny | Weź próbkę każdego zadudnienia | GB / T 20066 | GB / T 223, GB / T 11170, GB / T20123, GB / T 20124 |
| 2 | Próba rozciągania | Pobrać próbkę pomiędzy dwie stalowe rurki każdej partii | GB / T 2975 | GB / T 228.1 |
| 3 | Test spłaszczania | Pobrać próbkę pomiędzy dwie stalowe rurki każdej partii | GB / T 246 | GB / T 246 |
| 4 | Test szczelności | Pobrać próbkę pomiędzy dwie stalowe rurki każdej partii | GB / T 242 | GB / T 242 |
| 5 | Test hydrauliczny | Każdy kawałek | - | GB / T 241 |
| 6 | Test ultradźwiękowy | Każdy kawałek | - | GB / T 5777-2008 |
| 7 | Eddy Test | Każdy kawałek | - | GB / T 7735-2004 |
| 8 | Międzykrystaliczny test korozyjny | Pobrać próbkę pomiędzy dwie stalowe rurki każdej partii | GB / T 4334-2008 | GB / T 4334-2008 |
Tabela A.1 Porównanie stali nierdzewnej
| Nie. | GB / T 20878-2007 | ASTM A 959-09 | JIS G4303-2005 JIS G 4311-1991 | ISO / TS 15510: 2003 ISO 4955: 2005 | EN 10088: 1-2005 | ΓOCT 5632-1972 | |
| Unified Digital Code | Stopień | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400,304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1 4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1 431111 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
Przetwarzanie: WH, WC
Techniczne warunki dostawy: Obróbka cieplna i wytrawianie lub obróbka cieplna w atmosferze ochronnej
Szeroko stosowany w dziedzinie: Fluid trasport

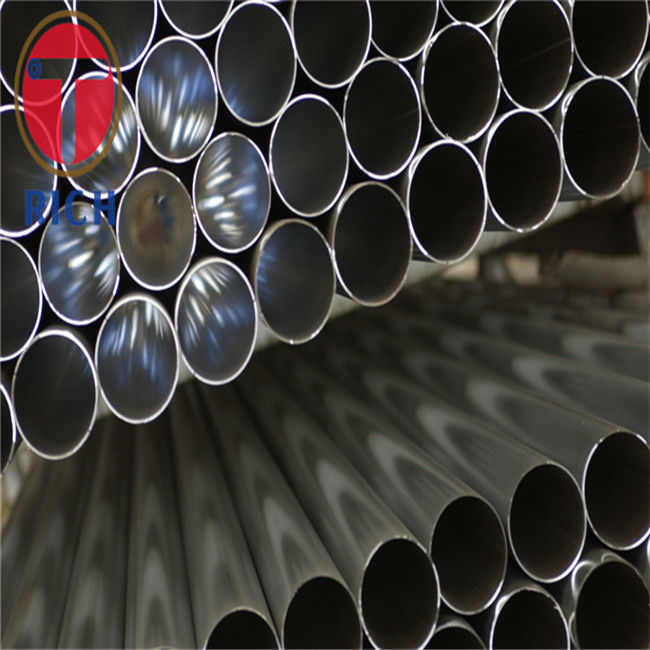

Obrazy produktów :
